建筑测量第3章角度测量VIP免费

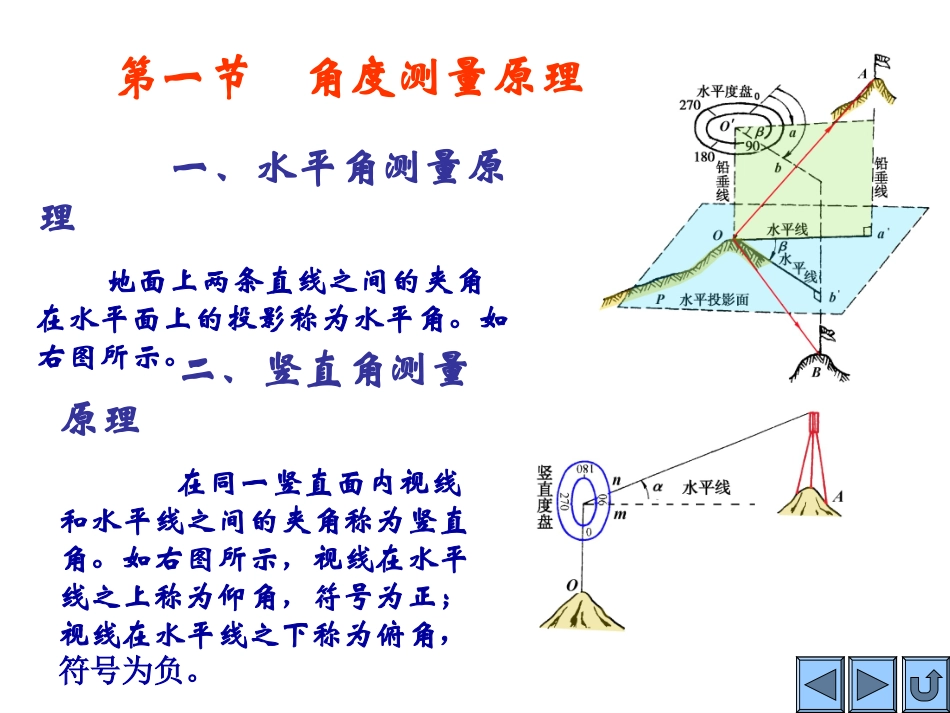

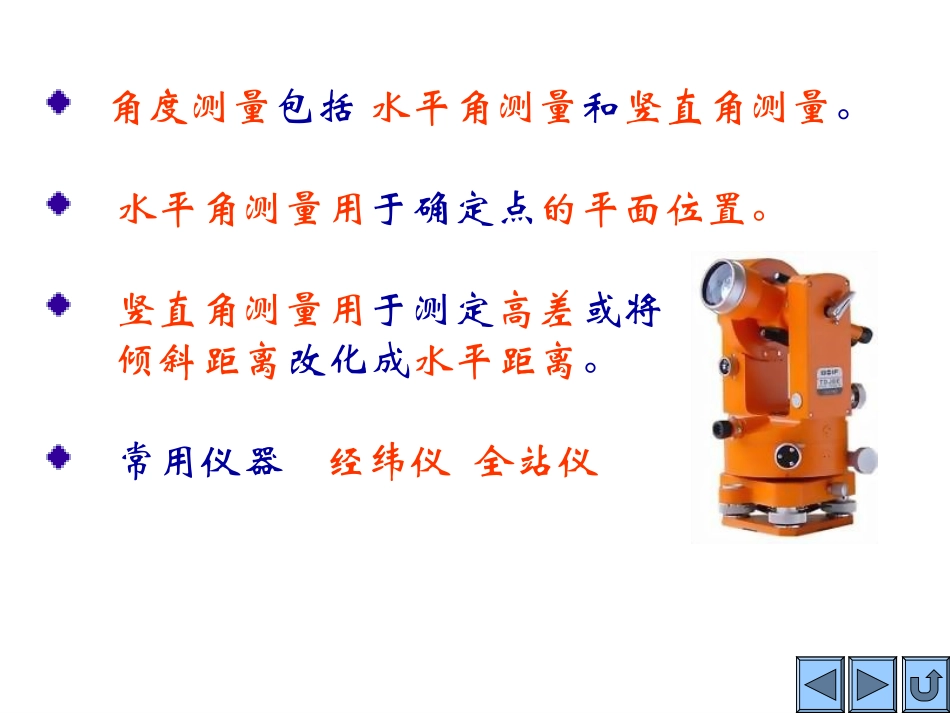

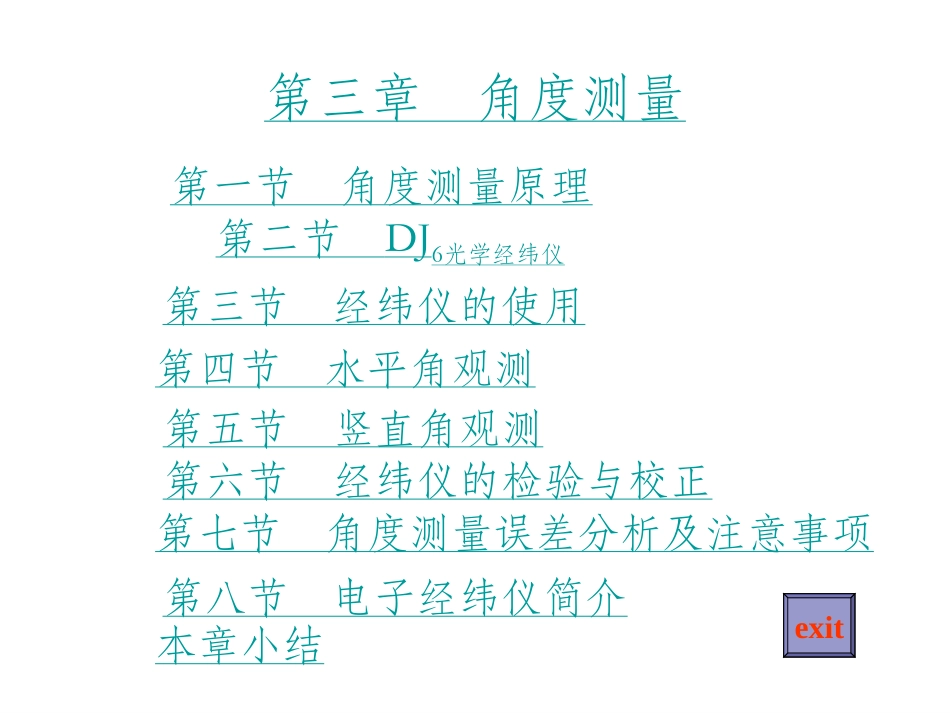

第三章角度测量第七节角度测量误差分析及注意事项第一节角度测量原理第二节DJ6光学经纬仪第四节水平角观测第五节竖直角观测第六节经纬仪的检验与校正本章小结exit第八节电子经纬仪简介第三节经纬仪的使用角度测量包括水平角测量和竖直角测量。水平角测量用于确定点的平面位置。竖直角测量用于测定高差或将倾斜距离改化成水平距离。常用仪器经纬仪全站仪第一节角度测量原理一、水平角测量原理地面上两条直线之间的夹角在水平面上的投影称为水平角。如右图所示。二、竖直角测量原理在同一竖直面内视线和水平线之间的夹角称为竖直角。如右图所示，视线在水平线之上称为仰角，符号为正；视线在水平线之下称为俯角，符号为负。按精度分为DJ1、DJ2、DJ6、DJ15等。D—大地测量仪器J—经纬仪数字—测角精度（一测回方向观测中误差，单位为秒）按读数系统分为光学经纬仪、电子经纬仪。按性能分为方向经纬仪、复测经纬仪目前建筑测量中使用较多的是光学经纬仪，一般用DJ6，精度要求较高时用DJ2。第二节DJ6光学经纬仪J6光学经纬仪正面反面1、DJ6光学经纬仪的构造DJ6光学经纬仪包括基座、度盘、照准部三大部分。垂直制动水平微动读数目镜水平度盘转换轮垂直微动光学对点器补偿器转换钮望远镜圆水准器图3–3DJ6型光学经纬仪1.望远镜制动螺旋；2.望远镜微动螺旋；3.物镜；4.物镜调焦螺旋；5.目镜；6.目镜调焦螺旋；7.光学瞄准器；8.度盘读数显微镜；9.度盘读数显微镜调焦螺旋；10.照准部管水准器；11.光学对中器；12.度盘照明反光镜；13.竖盘指标管水准器；14.竖盘指标管水准器观察反射镜；15.竖盘指标管水准器微动螺旋；16.水平方向制动螺旋；17.水平方向微动螺旋；18.水平度盘变换螺旋与保护卡；19.基座圆水准器；20.基座；21.轴套固定螺旋；22.脚螺旋1、基座由轴座、脚螺旋、底板、三角压板等组成。作用：用于连接和整平。2、度盘包括水平度盘和竖直度盘，由光学玻璃制成。注记：0˚~360˚分划：20＇、30＇、1˚三种注：①水平度盘顺时针注记，与竖轴不固定，不随望远镜转动；②水平度盘有复测钮或变换钮，用作改变观测方向的角度值；③竖直度盘顺时针注记或逆时针注记，与望远镜固定，随望远镜一起转动。图3–4照准部、度盘、基座结构图1.基座；2.脚螺旋；3.竖轴轴套；4.照准部；5.水平度盘；6.度盘轴套；7.旋转轴；8.支架；9.竖盘水准管微动螺旋；10.望远镜；11.横轴；12.望远镜制动螺旋；13.望远镜微动螺旋；14.竖直度盘；15.水平制动螺旋；16.水平微动螺旋；17.光学读数显微镜12315567891012111314416173、照准部主要由望远镜、支架、竖直轴、水平轴、竖直制动微动螺旋、水平制动微动螺旋、读数设备、水准器和光学对点器等组成。望远镜—用于瞄准目标圆水准器—用于粗略整平仪器管水准器—用于精确整平仪器光学对点器—用于使度盘中心和测点在同一铅垂线上读数装置—用于读数二、读数装置及读数方法读数装置由棱镜、透镜、读数显微镜组成；用于读取度盘读数。图3–7读数显微镜内度盘成像读数方法分测微尺和测微器两种方法。测微尺测微器水平读数：215˚06＇48"竖直读数：78˚52＇00"竖直读数：92˚17＇30"水平读数：转动测微轮重合读数DJ6级光学经纬仪的读数窗示意图0123456J2光学经纬仪第二节光学经纬仪正面反面读数为30-28-00图3-10DJ2光学经纬仪图3-11DJ2光学经纬仪读数窗该读数窗读数为：74°47′15.7″该读数窗读数为：25°36′15.4″该读数窗读数5°13′24.0″三、测钎、标杆和觇牌测钎、标杆和觇牌均为经纬仪瞄准目标时所使用的照准工具。测钎：适用与距测站较近的目标。标杆：适用与距测站较远的目标觇牌：固定在三脚架上使用，远近皆可适用；一般为红白或黑白相间且常与棱镜结合，用于电子经纬仪或全站仪。有时也可悬挂垂球用垂球线作为瞄准标志。经纬仪的使用包括对中、整平、瞄准和读数四项基本操作。一、对中、整平目的：①使测点中心与仪器竖轴中心在同一铅垂线上；②使水平度盘处于水平位置。方法：有垂球对中和光学对点器对中两种，由于垂球对中精度较低，且使用不便，工程测量中一般采用光学对点器对中。第三节经纬仪的使用图3–10水准管气泡调整（a）（b）图3-12水准管气...
