膝关节创伤的MRIVIP免费

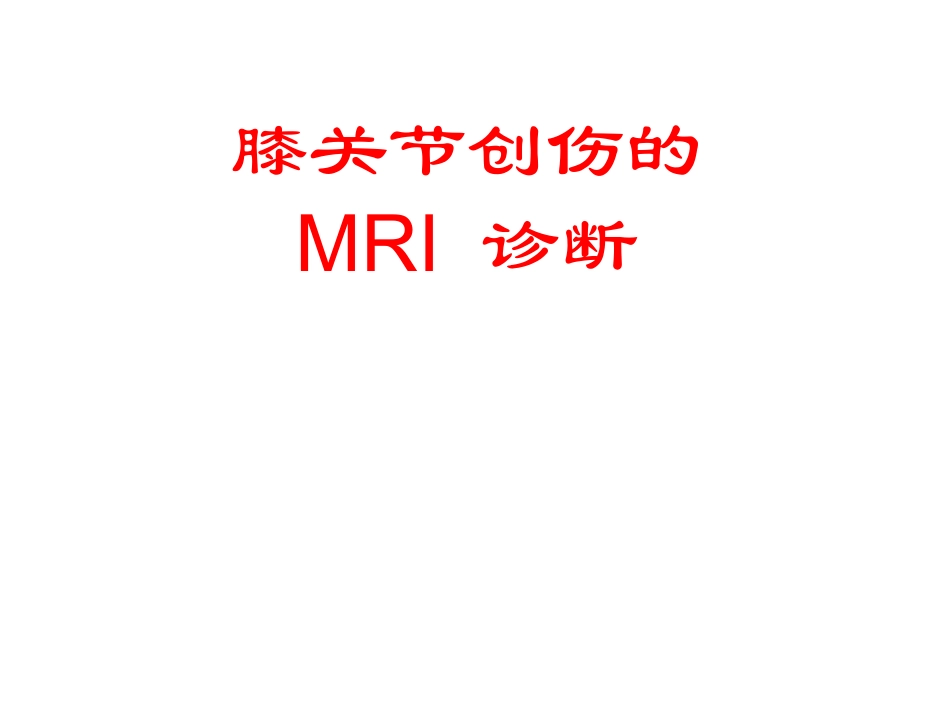

膝关节创伤的MRI_第1页
1/79

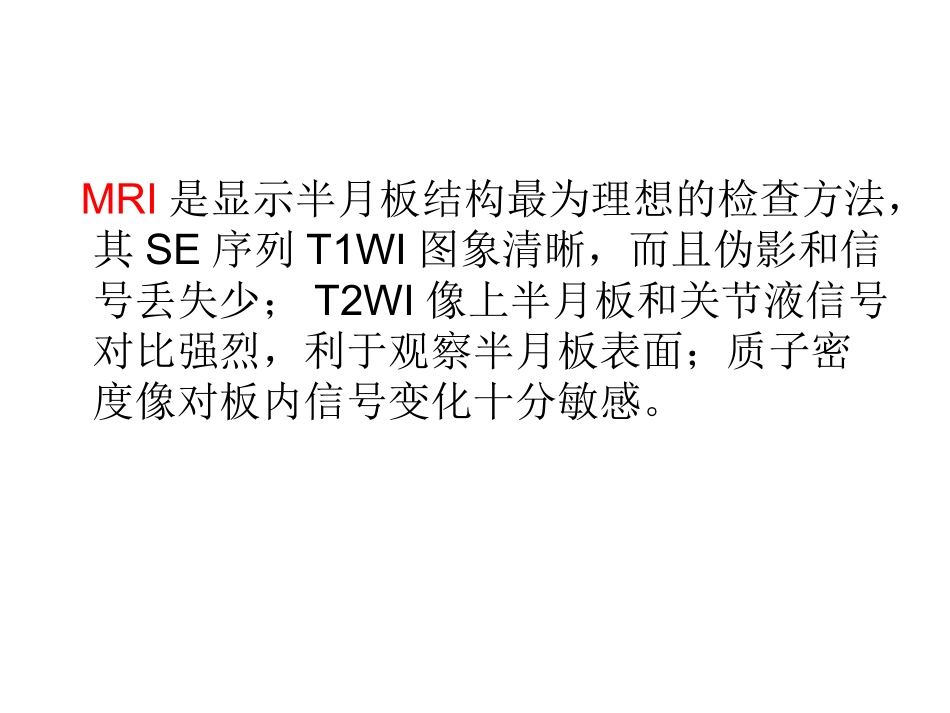

膝关节创伤的MRI_第2页
2/79

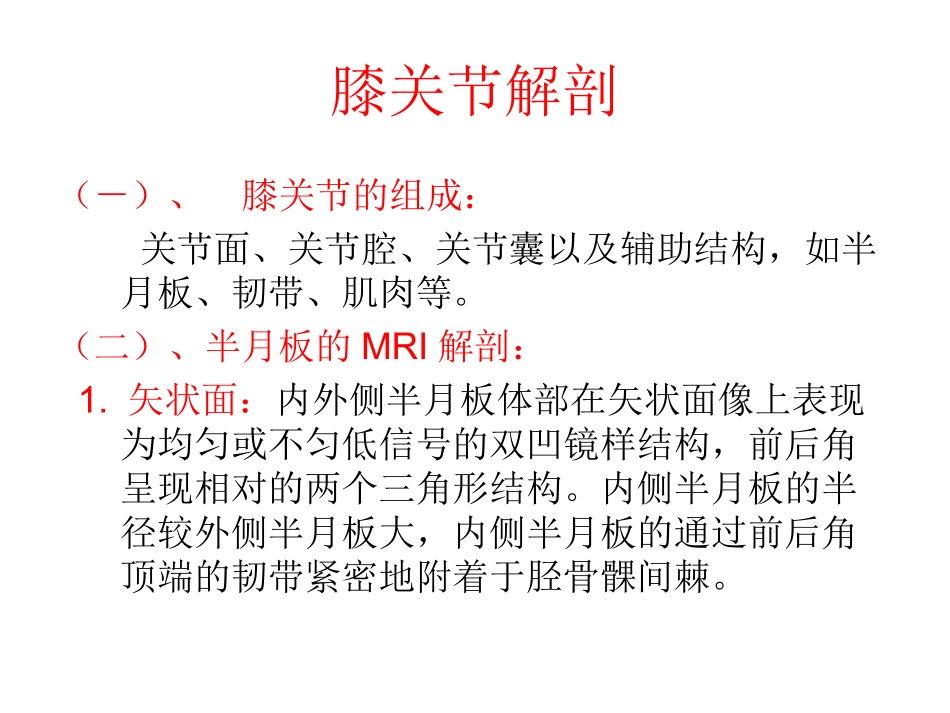

膝关节创伤的MRI_第3页
3/79
膝关节创伤的MRI诊断MRI是显示半月板结构最为理想的检查方法,其SE序列T1WI图象清晰,而且伪影和信号丢失少;T2WI像上半月板和关节液信号对比强烈,利于观察半月板表面;质子密度像对板内信号变化十分敏感。膝关节解剖(-)、膝关节的组成:关节面、关节腔、关节囊以及辅助结构,如半月板、韧带、肌肉等。(二)、半月板的MRI解剖:1.矢状面:内外侧半月板体部在矢状面像上表现为均匀或不匀低信号的双凹镜样结构,前后角呈现相对的两个三角形结构。内侧半月板的半径较外侧半月板大,内侧半月板的通过前后角顶端的韧带紧密地附着于胫骨髁间棘。内侧半月板后角大于前角,前角平均宽7-8mm,体部和后角平均宽10-11mm,后角的高度比前角大10-30%。外侧半月板通过前后角中央的韧带附着于胫骨外侧平台,其前后角大小相仿,呈蝴蝶结状,当切面通过半月板游离缘时,前后角呈三角形,大小相仿,形态对称,宽度约10-11mm。矢状面上可见到完整的前交叉韧带和髌韧带。当膝关节伸直时,前交叉韧带紧张,表现为一束稍低信号组织被高信号关节内脂肪包裹。而后交叉韧带相对松弛,表现呈黑色的弓形束,上段和下段夹角大于90°。Humphery和Wrisberg韧带分别位于PCL前后两侧。矢状面第一层矢状面第一层矢状面第二层矢状面第二层矢状面第三层矢状面第三层矢状面第四层矢状面第四层矢状面第五层矢状面第五层矢状面第六层矢状面第六层后交叉韧带后交叉韧带矢状面第七层矢状面第八层矢状面第九层矢状面第十层矢状面第十一层矢状面第十一层矢状面第十二层2.冠状面:冠状面成像主要用于显示内、外侧副韧带、腘肌有无信号和结构改变。半月板呈均一低信号结构,关节软骨呈中等信号。前交叉韧带的信号比后交叉韧带稍高。在冠状面的后部,内侧副韧带内层与内侧半月板之间相隔略低信号的滑膜小隐窝。外侧副韧带呈现清晰的低信号线样结构,连接股骨外髁和腓骨小头,与外侧半月板相隔腘肌腱和腱鞘结构。冠状面第一层内内内侧半月板内侧半月板冠状面第二层冠状面第二层冠状面第三层冠状面第三层冠状面第四层冠状面第五层冠状面第六层冠状面第七层冠状面第八层3.横断面:横断面提供了一组膝关节断面的基本图象,可准确地展现髌骨内外侧关节面。横断面上的半月板呈现不均匀的低信号结构,内侧半月板呈“C”形,前角比后角窄。外侧半月板宽于内侧,各部分宽度也相近,其形态趋向“O”形。横韧带连接内外侧半月板前角,呈现低信号索带样结构。横断面第一层横断面第二层横断面第三层横断面第四层横断面第五层横断面第六层横断面第七层横断面第八层横断面第九层横断面第十层半月板病变半月板病变包括撕裂、变性、盘状和囊肿,是膝关节最为好发的病变之一。1、半月板变性和撕裂:半月板内MRI高信号影的大小、形态以及是否延及半月板上下缘等各种变化类型与半月板病理改变密切相关,目前多采用三级分类法:Ⅰ级、半月板内局限性信号升高---局限性早期黏液样变性;Ⅱ级、板内出现水平的略高信号线,可从半月板的囊缘直达游离缘,但不影响到关节缘---黏液样变性范围较Ⅰ级大,虽无明显的肉眼可见的裂隙,但显微镜下可见的纤维断裂;Ⅲ级、板内略高信号线累及半月板的关节缘---纤维软骨撕裂。ⅢA:板内线样高信号到达半月板关节面,ⅢB:板内信号和形态不规则。半月板Ⅰ级改变,半月板轻度变性。矢状面T1WI(图A)显示半月板内局限性轻微信号升高,T2WI像(图B)未见信号改变。半月板Ⅱ级信号改变,半月板显著变性。矢状面T1WI(图A)见半月板内横行略高信号线,由半月板囊缘向游离源延伸,T2WI(图B)则未见信号升高半月板Ⅱ度信号改变,半月板显著变性。矢状面T1WI显示半月板体部信号升高,但高信号线未延及上下关节缘。半月板Ⅲ级信号改变,半月板撕裂。半月板Ⅲ级信号改变,半月板撕裂。矢状面矢状面T1WIT1WI(图(图AA)、)、PDPD(图(图BB)和)和T2WIT2WI(图(图CC)均显示内侧)均显示内侧半月板内信号升高,其半月板内信号升高,其PDPD像清晰像清晰显示高信号线由半月板囊缘延伸下显示高信号线由半月板囊缘延伸下关节缘。关节缘。(一)、半月板撕裂纵向撕裂水平状类似Ⅱ级MRI表现垂直状单纯型撕裂线连续...
