kV输电线路工程竣工验收方案VIP免费

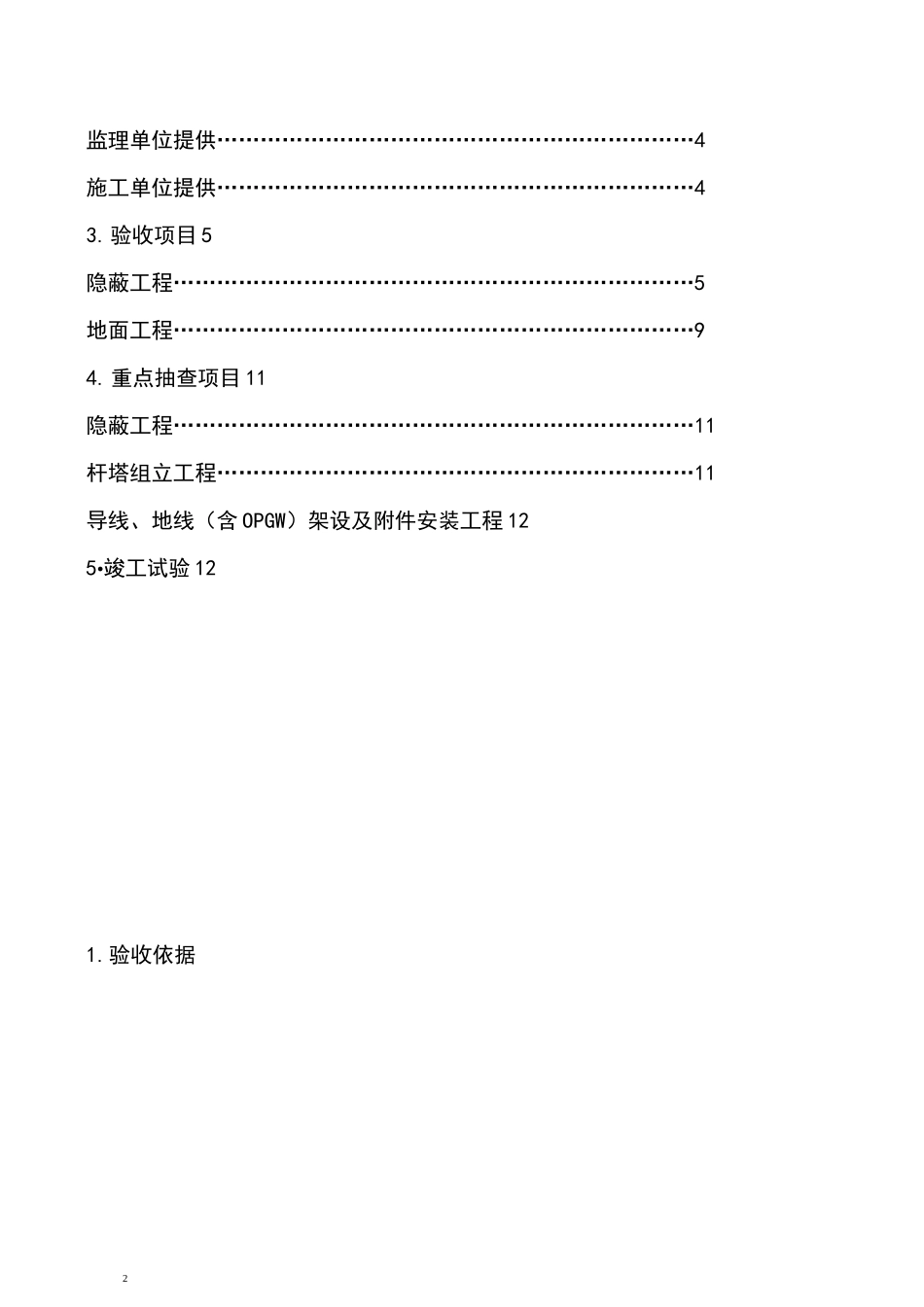

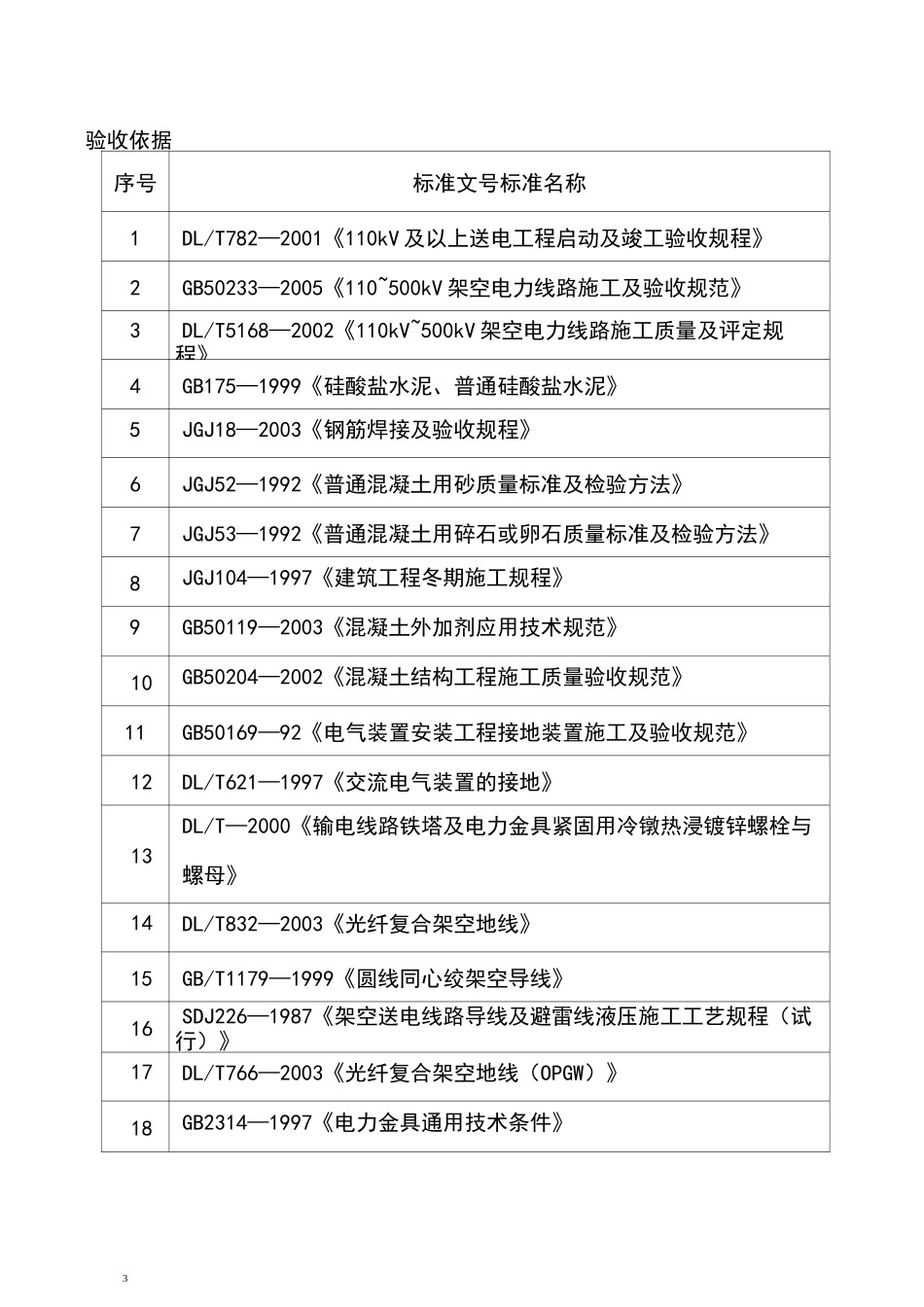

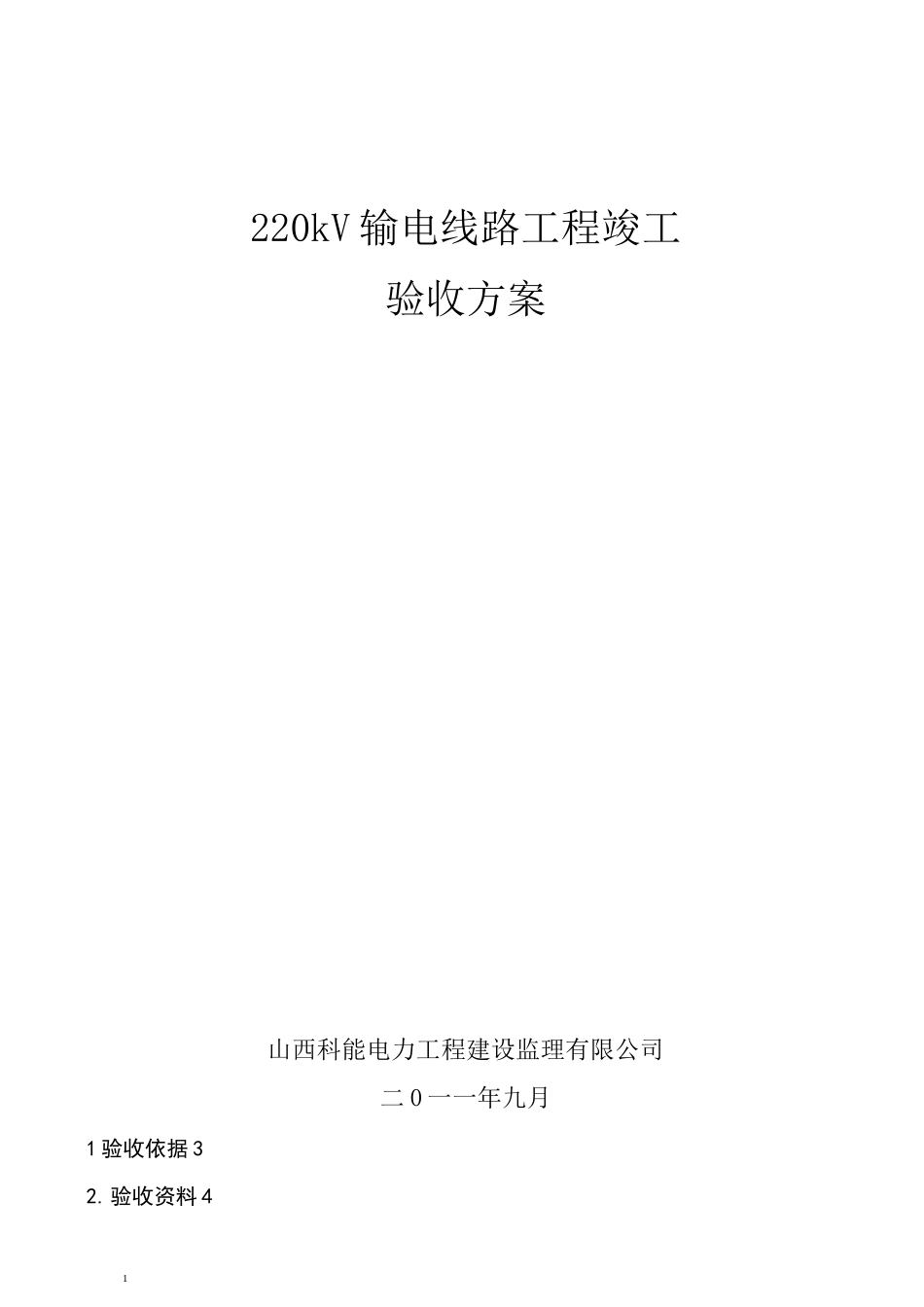

1220kV输电线路工程竣工验收方案山西科能电力工程建设监理有限公司二0一一年九月1验收依据32.验收资料42监理单位提供…………………………………………………………4施工单位提供…………………………………………………………43.验收项目5隐蔽工程………………………………………………………………5地面工程………………………………………………………………94.重点抽查项目11隐蔽工程………………………………………………………………11杆塔组立工程…………………………………………………………11导线、地线（含OPGW）架设及附件安装工程125•竣工试验121.验收依据3验收依据序号标准文号标准名称1DL/T782—2001《110kV及以上送电工程启动及竣工验收规程》2GB50233—2005《110~500kV架空电力线路施工及验收规范》3DL/T5168—2002《110kV~500kV架空电力线路施工质量及评定规程》4GB175—1999《硅酸盐水泥、普通硅酸盐水泥》5JGJ18—2003《钢筋焊接及验收规程》6JGJ52—1992《普通混凝土用砂质量标准及检验方法》7JGJ53—1992《普通混凝土用碎石或卵石质量标准及检验方法》8JGJ104—1997《建筑工程冬期施工规程》9GB50119—2003《混凝土外加剂应用技术规范》10GB50204—2002《混凝土结构工程施工质量验收规范》11GB50169—92《电气装置安装工程接地装置施工及验收规范》12DL/T621—1997《交流电气装置的接地》13DL/T—2000《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母》14DL/T832—2003《光纤复合架空地线》15GB/T1179—1999《圆线同心绞架空导线》16SDJ226—1987《架空送电线路导线及避雷线液压施工工艺规程（试行）》17DL/T766—2003《光纤复合架空地线（OPGW）》18GB2314—1997《电力金具通用技术条件》419GB—1998《高压线路针式瓷绝缘子》20GB772《高压绝缘子瓷件技术条件》21GB2315—2000《电力金具标称破坏载荷系列及连接型式尺寸》22JB5892—1991《高压线路用有机复合绝缘子技术条件》23JB/T96781999《盘形悬式玻璃绝缘子玻璃件外观质量》24JB9680—1999《高压架空线路绝缘地线用盘形悬式瓷绝缘子》25《国家电网公司十八项电网重大反事故措施（试行）》26《电力光纤通信工程验收规范》（征求意见稿）2.验收资料监理单位提供序号资料名称1监理规划2监理实施细则3会议纪要4施工单位报审资料5监理工作联系单、通知单6分部工程中间验收资料7隐蔽工程验收记录施工单位提供5序号资料名称1施工技术组织措施和工程质量管理体系及实施细则2竣工图（草图）一套3有关施工中的合同、协议及来往函件4通道赔偿记录和协议书5原材料清单、出厂质量合格证明和试验报告6代用材料清单、设计及有关部门同意有关证明7施工原记录及工程中验收、检杳记录8施工中对原材料抽查、试验报告和基础试块试验报告9基础施工中各项记录和验收清单10杆塔组立施工记录和验收清单11架线工程放紧线、连接、附件安装各项记录和验收清单12OPGW现场单盘测试结果和验收清单13线路对跨越物的垂直距离及对建筑物的水平距离测量记录和验收清单14接地体的埋设情况、电阻值的测试等记录和验收清单3.项目验收隐蔽工程3.1.1接地装置检查项目及检查方法序号检杳项目检杳方法1接地体规格、数量核对图纸、施工记录、验收单2接地电阻值施工记录、验收单现场实测63接地体连接施工记录、验收单4接地体防腐现场检杳5接地体敷设施工记录、验收单6接地体埋深及埋设长度施工记录、验收单7回填土施工记录、验收单，现场目测8接地引下线安装现场检杳3.1.2现浇铁塔基础检查项目及检查方法序号检杳项目检杳方法1地脚螺栓、插入角钢与钢筋规格、数量与设计图纸核对、施工记录验收单2混凝土强度检杳试块试验报告3底板断面尺寸％施工记录、验收单4基础埋深mm施工记录、验收单5立柱断面尺寸％现场钢尺测量6钢筋保护层厚度mm施工记录、验收单7混凝土表面质量施工记录、验收单、现场观察8整基基础中心位移mm施工记录、验收单9整基基础扭转（'）施工记录、验收单10回填土现场目测11同组地脚螺栓中心或插入角钢形心对立柱中心偏移mm施工记录、验收单712基础顶面或主角钢操平印记间咼差mm施工记录、验收单13基础根开及对角线尺寸％施...
