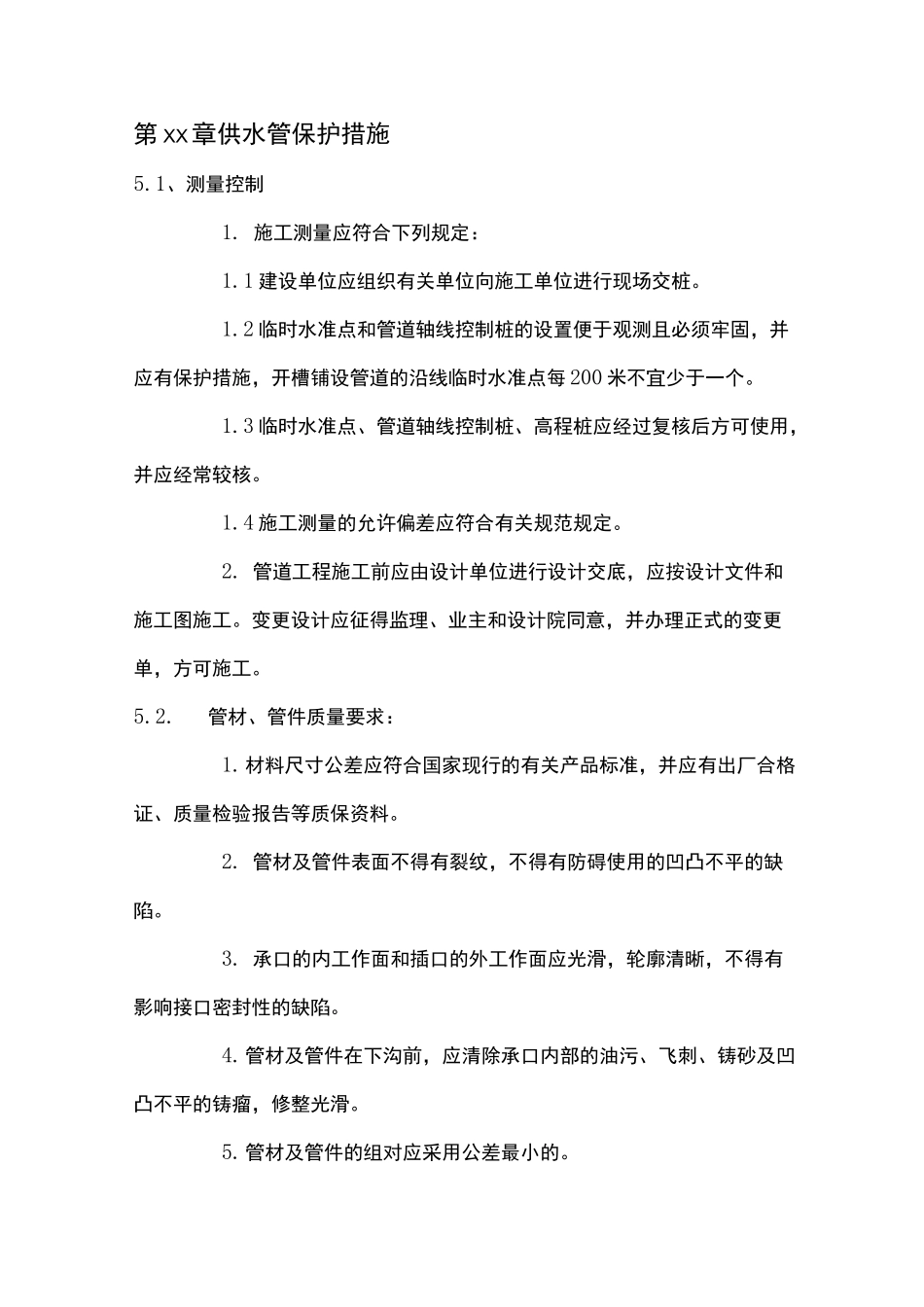

第XX章供水管保护措施5.1、测量控制1.施工测量应符合下列规定：1.1建设单位应组织有关单位向施工单位进行现场交桩。1.2临时水准点和管道轴线控制桩的设置便于观测且必须牢固，并应有保护措施，开槽铺设管道的沿线临时水准点每200米不宜少于一个。1.3临时水准点、管道轴线控制桩、高程桩应经过复核后方可使用，并应经常较核。1.4施工测量的允许偏差应符合有关规范规定。2.管道工程施工前应由设计单位进行设计交底，应按设计文件和施工图施工。变更设计应征得监理、业主和设计院同意，并办理正式的变更单，方可施工。5.2.管材、管件质量要求：1.材料尺寸公差应符合国家现行的有关产品标准，并应有出厂合格证、质量检验报告等质保资料。2.管材及管件表面不得有裂纹，不得有防碍使用的凹凸不平的缺陷。3.承口的内工作面和插口的外工作面应光滑，轮廓清晰，不得有影响接口密封性的缺陷。4.管材及管件在下沟前，应清除承口内部的油污、飞刺、铸砂及凹凸不平的铸瘤，修整光滑。5.管材及管件的组对应采用公差最小的。6.橡胶圈质量要求：每个橡胶圈的接头不得超过2个。橡胶圈的安装就位后不得扭曲。当用探尺检查时，沿圆周各点应与承口端面等距，其允许偏差为+3mm。橡胶圈截面直径，铸铁管取34-40%的压缩率橡胶圈在使用前必须逐个检查，不得有割裂、破损、气泡、大飞边等缺陷。7.贮存室内温度宜为-5~30度，温度不应大于80%，存放位置不宜长期受紫外线光源照射，离热源距离不应小于1米。橡胶圈不得与溶剂、易挥发物、油脂和可生产臭氧的装置放在一起。在贮存运输中不得长期受挤压。5.3.沟槽开挖注意事项：1、管道沟槽底部的开挖宽度：2、B=D+2*每边的操作宽度+2*每边的支撑宽度3、土质较好的地方可以垂直开挖。4、土质不能保证稳定性时应放坡开挖，坡度由现场定。5、沟槽边堆土，距槽边不宜小于0.8米，不得覆盖测量标志。6对高程应有控制措施，不得随意出现起伏，以至设计排气和泄水失效。7、不得扰动天然地基处理应符合设计要求。8、槽臂平整，边坡坡度应符合设计的规定。9、沟槽中心线每侧的净宽不应小于管沟槽底部开挖宽度的一半。10、槽底髙程的允许偏差值:开挖土方时应为+2cm。11、管线沟槽应分段由业主\监理\设计现场验收,并签认相应记录单,方可进入下步工序施工。12、管道在沟槽地基、管基质量检验合格后安装，自下游开始，承口朝上游。接口工作坑应配合管道铺设及开挖。开挖尺寸应符合下列要求：接口工作坑开挖尺寸：管材种类管径宽度长度承口外径承口前柔性接口球墨铸铁管小于500mm加800mm200mm13、管道地基应符合下列规定：采用天然地基时，地基不得受扰动。槽底为岩石或坚硬地基时，应按设计规定施工。当槽底地基土质局部遇有软地基、流沙、溶洞、墓穴等，应与设计单位商定处理措施。管道安装时，将管节的中心及髙程节调整正确，安装后的管节进行复测，合格后方可进行下一道工序的施工。管道安装时，应随时清扫管道中的杂物，给水管道暂时停止安装时，两端应临时封堵。5.4．管道安装保护措施：1、管及管件采用专用起重机起吊，装卸及安装时轻装轻放，运输时垫稳、绑牢，不得相互撞击；接口及钢管的内外防腐层采取保护措施。2、落管前认真检查管材、管件等，要符合规格和标准，并把管内杂物清除干净。经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。3、管子需要截短时，插口端加工成坡口形状，割管必须用球墨铸铁管专用切割机，严禁采用气焊。上胶圈之前注意，不能把润滑剂刷在承口内表面，不然会导致接口失败。管道试压时，当管道试验压力超过0.4MPa时，严禁修整管道缺陷和紧固螺栓，检查管道时不得用手锤敲打管壁和接口，打泵升压管堵正前方严禁有人4、注意事项：a隐蔽的给水管道灌水试验结果，必须符合设计要求和施工规范规定。检验方法：检查区（段）灌水试验记录。b管道的坡度必须符合设计要求或施工规范规定。检验方法：检查隐蔽工程记录或用水准仪（水平尺）、拉线和尺量检查。c管道及管道支座（墩）严禁铺设在冻土和未经处理的松土上。检验方法：观察检查或检查隐蔽工程记...
