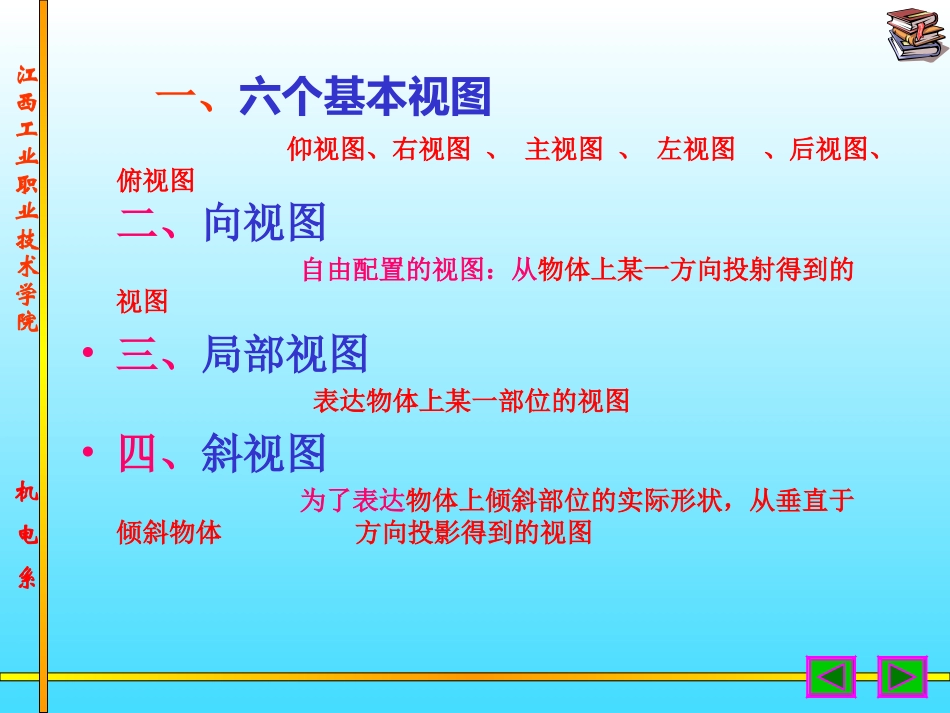

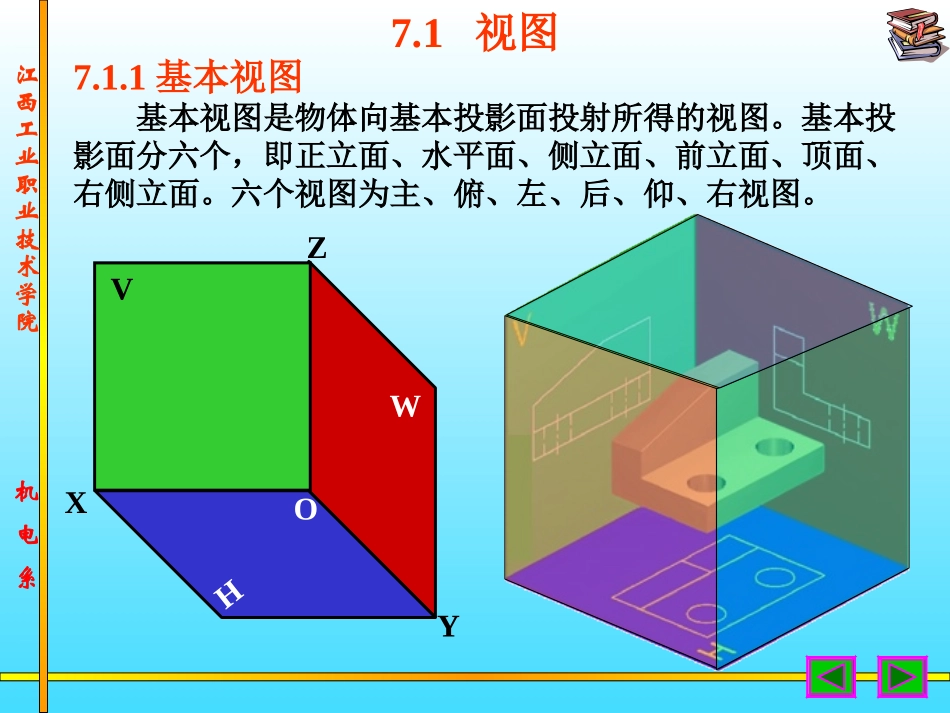

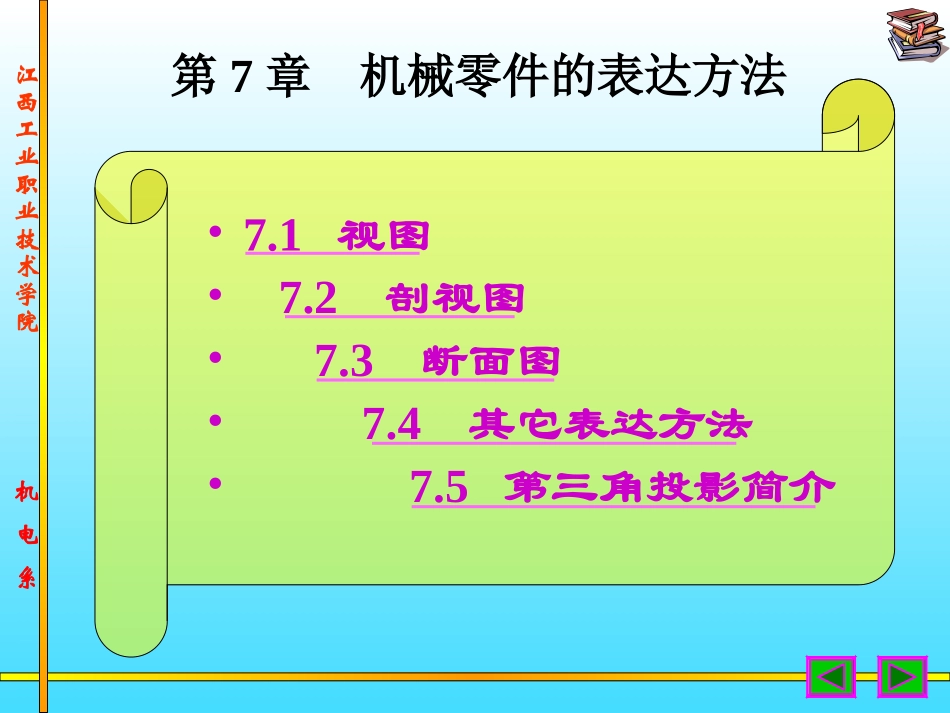

江西工业职业技术学院机电系第7章机械零件的表达方法•7.1视图•7.2剖视图•7.3断面图•7.4其它表达方法•7.5第三角投影简介江西工业职业技术学院机电系一、六个基本视图仰视图、右视图、主视图、左视图、后视图、俯视图二、向视图自由配置的视图:从物体上某一方向投射得到的视图•三、局部视图表达物体上某一部位的视图•四、斜视图为了表达物体上倾斜部位的实际形状,从垂直于倾斜物体方向投影得到的视图江西工业职业技术学院机电系7.1视图7.1.1基本视图基本视图是物体向基本投影面投射所得的视图。基本投影面分六个,即正立面、水平面、侧立面、前立面、顶面、右侧立面。六个视图为主、俯、左、后、仰、右视图。YXOVZHW江西工业职业技术学院机电系六个基本投影面展开江西工业职业技术学院机电系仰视图右视图主视图左视图后视图俯视图按照投影关系展开配置,不标注视图名称六个基本视图及其配置江西工业职业技术学院机电系B向C向A向不按投影关系配置视图时需标注ABC标记(1)名称:“×向”(大写英文字母)(2)方向:箭头、相应字母。向视图江西工业职业技术学院机电系7.1.2局部视图和斜视图倾斜于基本投影面不反映实形,作图难不反映实形,作图难重复表达江西工业职业技术学院机电系是将物体的某一部分向基本投影面投影所得的视图。表达方法:(1)断裂边界以波浪线表示。(2)标注:箭头加相应字母;局部视图正上方注“×向”。(3)按投影关系配置无图形间隔时省略标注。斜视图:是物体向不平行于基本投影面的平面投影所得的视图。表达方法:(1)结构:倾斜结构。(2)断裂边界以波浪线表示。(3)标注:箭头相应字母;斜视图正上方注“×向”或“×向旋转”。局部视图:江西工业职业技术学院机电系局部视图和斜视图—基本视图的一部分BCA向AB向C向C向局部视图—表达工作孔B向局部视图—表达右边凸台斜视图—反映实形江西工业职业技术学院机电系A向AC向压紧杆按投影关系配置局部视图和斜视图BC波浪线:断裂线的投影结构完整,图框封闭时,不画波浪线江西工业职业技术学院机电系BCA向AB向C向ABB向压紧杆的斜视图和局部视图的其他配置形式旋转放正A向旋转江西工业职业技术学院机电系7.1.3旋转视图概念:当机件上具有倾斜结构,且具有垂直于基本投影面的回转轴时,假想将倾斜部分绕着回转轴旋转到与基本投影面平行后,再向该投影面投影,所得视图为旋转视图。假想旋转到与H平行的位置后投影旋转视图江西工业职业技术学院机电系9.2.1剖视图的概念机械零件的内部形状复杂,图上用虚线表达时,既不利于绘图,又不利于看图。国家标准中规定可用剖视图来表达机械零件的内部形状.9.2剖视图江西工业职业技术学院机电系内部形状要特别注意到:剖视后面可见轮廓线应当用粗实线画出。江西工业职业技术学院机电系一、剖视图的概念和基本画法虚线表达内部结构7.2剖视图问题引出江西工业职业技术学院机电系剖视图的形成剖切平面的位置:剖切平面应平行于投影面且通过孔的轴线、槽的对称面。剖切面江西工业职业技术学院机电系P1.剖视图的概念假想用剖切平面剖开机件、移去观察者和剖切面之间的部分,将余下部分向投影面投影,所得到的图形称为剖视图。江西工业职业技术学院机电系AAA-A剖切位置线投影方向线剖视图名称底座的剖视图江西工业职业技术学院机电系结果:由于主视图采取了剖视的画法,原来不可见的孔、槽成为可见,图上有的虚线改成实线,加上剖线的作用,使图形更清晰。剖视图视图江西工业职业技术学院机电系2.剖视图的画法断面断面轮廓后方结构投影线江西工业职业技术学院机电系剖视图的画法续须画剖面符号断面是封闭轮廓江西工业职业技术学院机电系剖面符号细实线、相互平行、间隔相等、与水平方向成45º(特殊情况为30º或60º)江西工业职业技术学院机电系剖视图的画法注意事项AAA-A省略:剖切符号、投影方向及标注;虚线一般不画剖面符号:与主要轮廓成45°假想剖开:其它视图不受影响剖面后方可见轮廓线须画出符合投影关系可省略剖切面过对称面剖切符号可省略江西工业职业技术学院机电系二、剖视图的种类按剖切平面剖开机件的范围不同,可分为全剖视图、半剖视图和局部剖视图。1.全...
