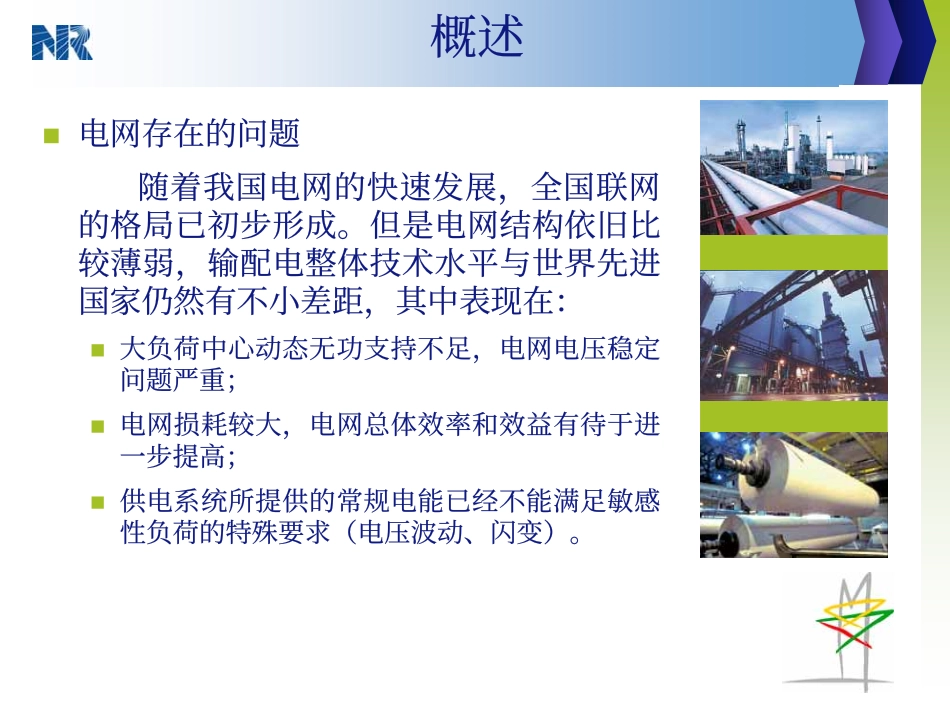

静止型动态无功补偿系统-SVC南京南瑞继保电气有限公司主要内容�概述�工作原理�主要构成�主要性能及特点�工程应用概述�电网存在的问题随着我国电网的快速发展，全国联网的格局已初步形成。但是电网结构依旧比较薄弱，输配电整体技术水平与世界先进国家仍然有不小差距，其中表现在：�大负荷中心动态无功支持不足，电网电压稳定问题严重；�电网损耗较大，电网总体效率和效益有待于进一步提高；�供电系统所提供的常规电能已经不能满足敏感性负荷的特殊要求（电压波动、闪变）。概述�电网存在的问题�部分输电网可能过载而另一部分却未被充分利用；�最大静态稳定传输功率不足，有待进一步提高；�需要增强电压控制能力和加大动态无功储备；�长距离电力传输过程中的过电压应该被有效抑制;�可能出现的次同步振荡（SSR）必须快速阻尼。�来自一些大功率负荷的谐波电流，应该滤除；�某些弱系统，需要大量动态无功来维持其电压稳定；�HVDC换流站，为保证可靠稳定工作，也需要补偿一定的无功。概述�电网存在的问题热轧机无功功率变化情况示意图概述�常用的无功调节措施�调节发电机励磁�装设同步调相机�调节有载调压变压器的分接头�在线路上采用串联补偿电容器�投切固定容量的并联电抗器或电容器组�装设饱和电抗器（SR）�装设磁控电抗器（MCR）缺点：响应速度慢、调节性能差、运行维护和管理不便、长年运行损耗过大、自动监控跟踪性能差以及对整个电网的技术效益和经济效益都偏低等等。概述�SVC（StaticVarCompensator：静止动态无功补偿器）�晶闸管控制电抗器（TCR：ThyristorControledReactor）�晶闸管投切电容器（TSC：ThyristorSwitchedCapacitor）�晶闸管投切电抗器（TSR：ThyristorSwitchedReactor）�开关投切电容器/滤波器（FC：FixedCompensator，BSC：BreakerSwitchedCapacitor/Filter）�以上各项组合目前被最广泛使用的SVC，主要是TCR+BSC（FC）形式。概述�应用领域�电网�输电系统�配电网�风力发电�工业用户�冶金：电弧炉、精炼炉�钢铁：轧钢机�电气化铁路：牵引站�化工：工业研磨机、电解电源�采矿：矿石提升机械�港口：海港起重机�重型加工业：大型木材加工机械、大型焊接机械工作原理SVC可以被看成是一个动态的无功源。根据接入电网的需求，它可以向电网提供无功（容性），也可以吸收电网多余的无功（感性）。把电容器组（通常是滤波器组）接入电网，就可以向电网提供无功。当电网并不需要太多的无功时，这些多余的容性无功，就由一个并联的空心电抗器来吸收。工作原理SVC的工作原理图SVC提供的无功Qsvc可调感性无功Qtcr负荷无功Qload系统提供的无功Qs容性无功Qfc公共连接点PCC供电主变无SVC时：Qload=Qs有SVC时：Qload=Qsvc其中：Qsvc=Qtcr-Qfc而此时：Qs=0或cos(phi)=1即系统功率因数为1了。工作原理空心电抗器的电流是由一个可控硅阀组来控制的。借助于对可控硅触发相角的调整，就可以改变流过空心电抗器的电流（基波有效值），从而保证SVC在电网接入点的无功量正好能将该点电压稳定在规定范围内（电网补偿）。或者，使该点的总无功量等于零（对负荷补偿来说），相当于功率因数等于1。不同触发角度下的TCR电流波形工作原理TCR开通TCR关断TCR阀组电压以及电流随触发角变化的波形主要构成主要构成�降压变压器(根据需要)�开关柜�线性（空心）电抗器�电容器组/滤波器组主要构成�晶闸管阀组�纯水冷却系统水风冷却系统水水冷却系统晶闸管阀组纯水冷却系统主要构成�控制保护系统控制保护主机MCPI/O接口和VCU主要构成�系统布置三维视图主要构成主要性能及特点�专业的系统设计能力�近300人的专业齐全的研发团队�专业测量设备�RTDS实时数字仿真系统�动模仿真系统�拥有PSCAD、BPA等仿真软件能够在设计SVC系统时，根据电网电压、系统稳定性、有功分配、无功平衡、限制谐波等因素，确定出最优系统的容量、构成型式、控制策略等，能够在产品运行前用以上工具初步验证产品运行效果，确保最终产品满足用户要求，并具有最好的性价比。主要性能及特点�紧凑型高可靠阀组�南瑞继保的阀体采用立式悬浮硅堆结构，这种简洁开放的硅堆布局...
