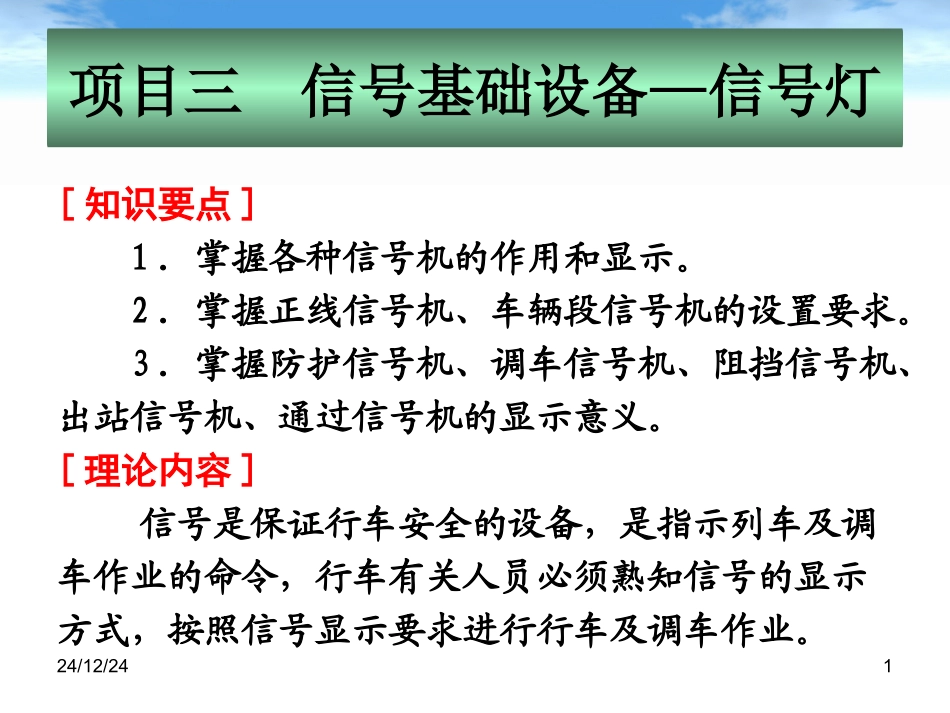

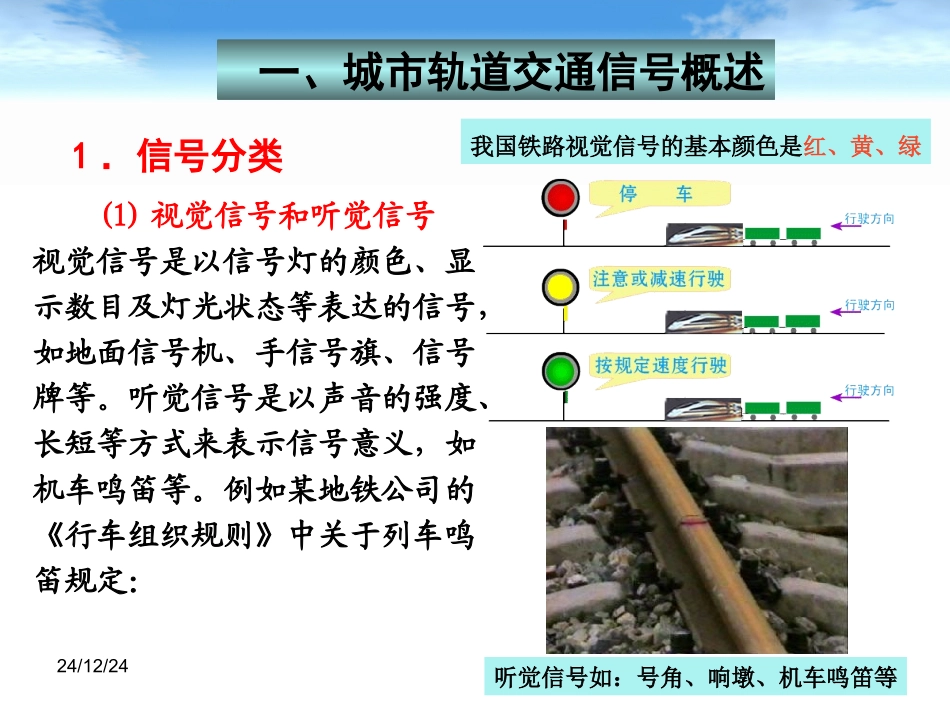

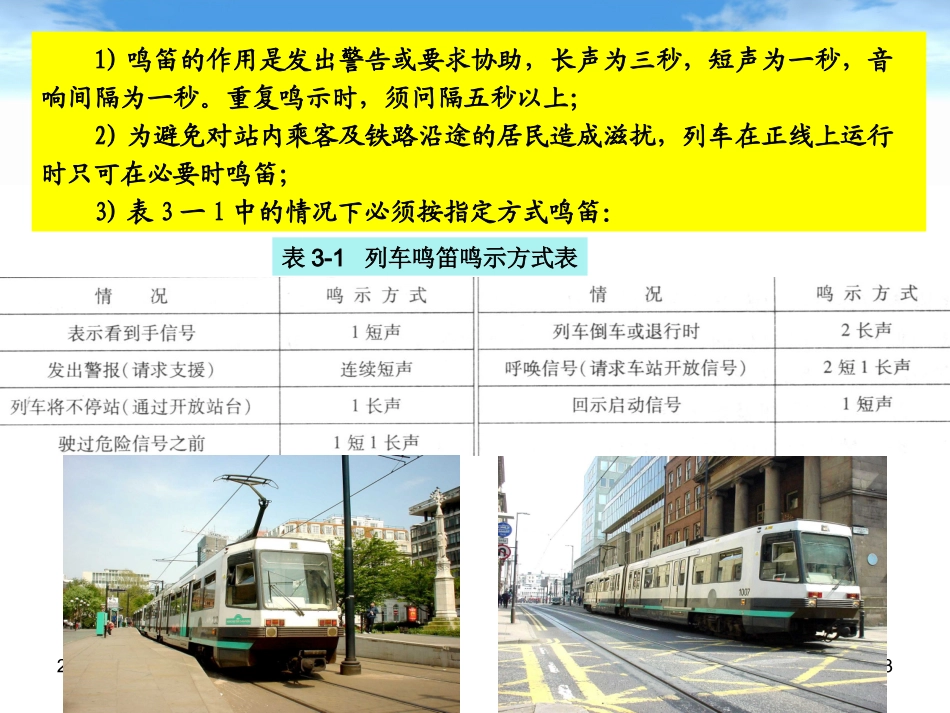

24/12/241项目三信号基础设备—信号灯[知识要点]1．掌握各种信号机的作用和显示。2．掌握正线信号机、车辆段信号机的设置要求。3．掌握防护信号机、调车信号机、阻挡信号机、出站信号机、通过信号机的显示意义。[理论内容]信号是保证行车安全的设备，是指示列车及调车作业的命令，行车有关人员必须熟知信号的显示方式，按照信号显示要求进行行车及调车作业。24/12/242一、城市轨道交通信号概述1．信号分类(1)视觉信号和听觉信号视觉信号是以信号灯的颜色、显示数目及灯光状态等表达的信号，如地面信号机、手信号旗、信号牌等。听觉信号是以声音的强度、长短等方式来表示信号意义，如机车鸣笛等。例如某地铁公司的《行车组织规则》中关于列车鸣笛规定：我国铁路视觉信号的基本颜色是红、黄、绿听觉信号如：号角、响墩、机车鸣笛等24/12/2431)鸣笛的作用是发出警告或要求协助，长声为三秒，短声为一秒，音响间隔为一秒。重复鸣示时，须问隔五秒以上；2)为避免对站内乘客及铁路沿途的居民造成滋扰，列车在正线上运行时只可在必要时鸣笛；3)表3一l中的情况下必须按指定方式鸣笛：表3-1列车鸣笛鸣示方式表24/12/244(2)固定信号和移动信号固定信号是固定设置在规定位置的信号装置，如地面信号机等。移动信号是根据需要临时设置的信号装置，如实施临时限速时设置的限速告示牌和限速终止标牌等。固定信号机减速信号为：白天柱上一个黄色圆牌；夜间柱上一个黄色灯光。24/12/245(3)地面信号和车载信号地面信号是设置在线路附近供驾驶员辨识的信号。车载信号是将地面信号通过传输设备或其他方式传输引入列车的信号。车载信号设备安装在列车的两端。24/12/246城市轨道交通地面采用的色灯信号机在结构上与铁路信号机基本相同，但在设置要求和显示意义方面与铁路有一定区别，对于信号机的显示距离也有自己的规定，除了车辆段和有道岔的正线车站外，其他地方一般不设置地面信号机。城市轨道交通的自动化程度比较高，一般采用“地面信号显示与车载信号系统相结合、以车载信号系统为主”的运用方式，列车的运行速度不取决于地面信号机的显示，地面信号只起辅助作用。基于固定闭塞阶梯式速度控制方式示意图基于准移动闭塞连续曲线速度控制方式示意图基于移动闭塞连续曲线速度控制方式示意图24/12/247(1)基本颜色红色：停车信号，禁止越过该信号机(信号熄灭或显示不明时，也应视为停车信号)。绿色：允许信号，信号处于正常开放状态，可按规定速度通过该信号机。黄色：允许信号，信号处于有限开放状态，要求列车注意或减速运行。2．颜色及其表示意义24/12/248(2)辅助颜色月白色：用于指示调车作业时，表示允许越过该信号机调车；用于指示正线列车作业时，同时显示一个红灯信号，构成引导信号，表示准许列车越过显示红灯的信号机，并随时准备停车。蓝色：用于调车信号机，表示禁止越过该信号机调车。需要说明的是：我国城市轨道交通的信号系统没有对地面信号的显示方式和显示意义进行统一规定，因此信号显示存在一定差异，例如有的城市轨道交通公司采用一个红色灯光和一个黄色的灯光构成引导信号。24/12/249二、地面信号机1．设置原则(1)设置于列车运行方向右侧城市轨道交通采用右侧行车制，不论在正线还是车辆段，地面信号机应设置于列车运行方向的右侧，地面信号机地下部分一般安装在隧道壁上。特殊情况下，可以设置在列车运行方向左侧或其他位置。24/12/2410(2)信号机限界设备限界是用以限制设备安装的轮廓线，信号机不得侵入设备限界。车辆轮廓线是限制列车横断面最大容许尺寸的轮廓，将其扩大一定尺寸后，构成车辆限界。直线地段的设备限界是在直线地段车辆限界外扩大一定安全间隙后形成的。曲线地段设备限界应在直线地段设备限界的基础上，按平面曲线不同半径过超高或欠超高引起的横向或竖向偏移量，以及车辆、轨道参数等因素计算确定。在城市轨道交通公司的《行车组织规则》中对各限界的数据有具体说明。24/12/24112．正线信号机及表示器城市轨道交通有的车站设有道岔，有的车站仅有两条正线，因此应根据各站设备具体情况设置信号机。在正线常用的信号机包括以下几种。(1)防护信号机在正线道岔岔...
