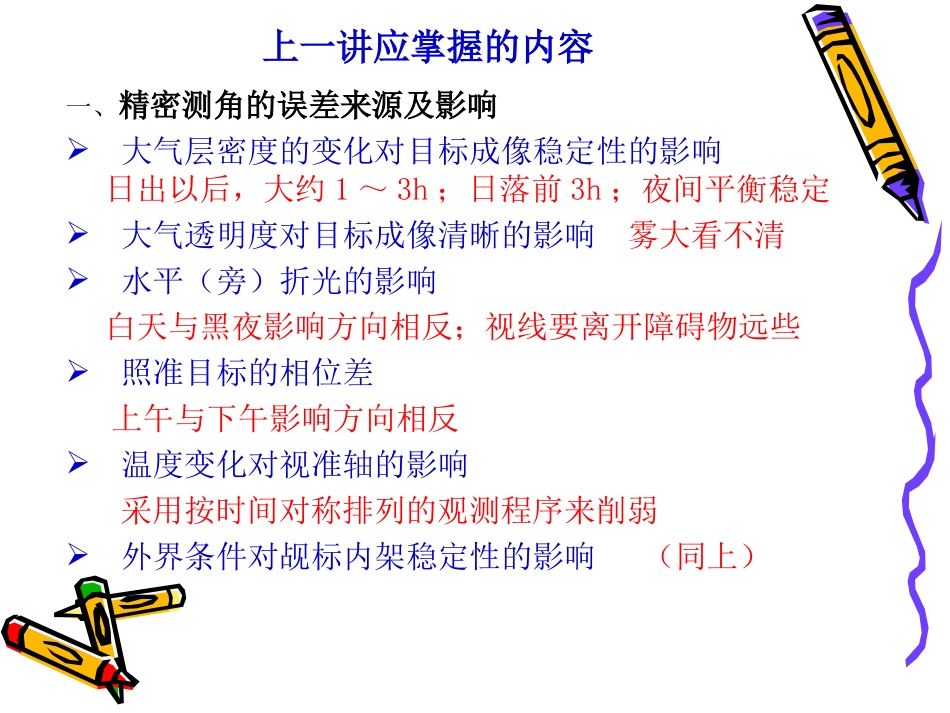

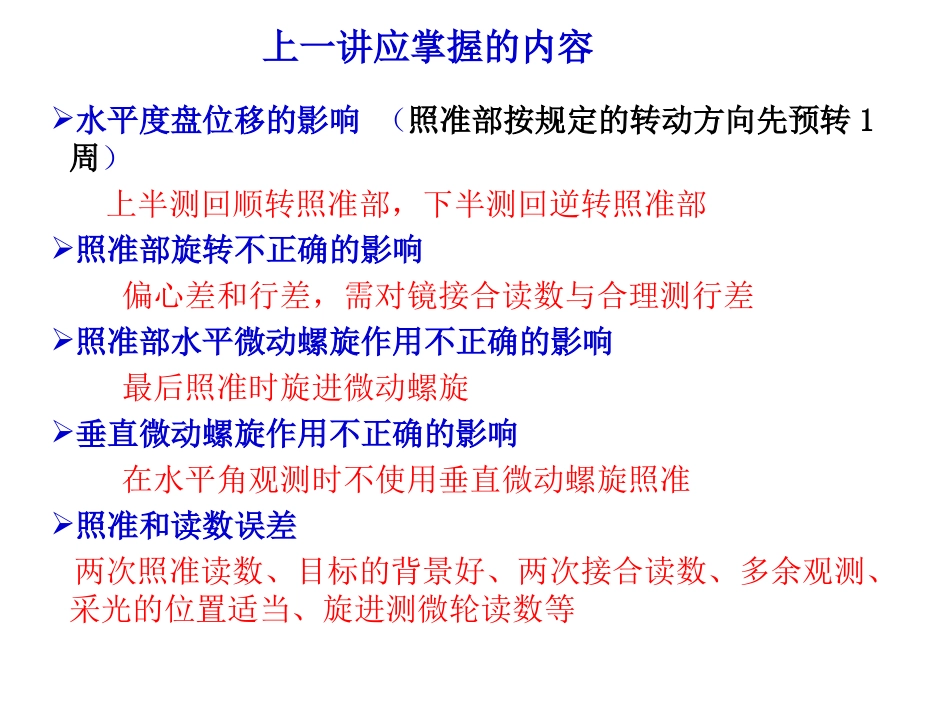

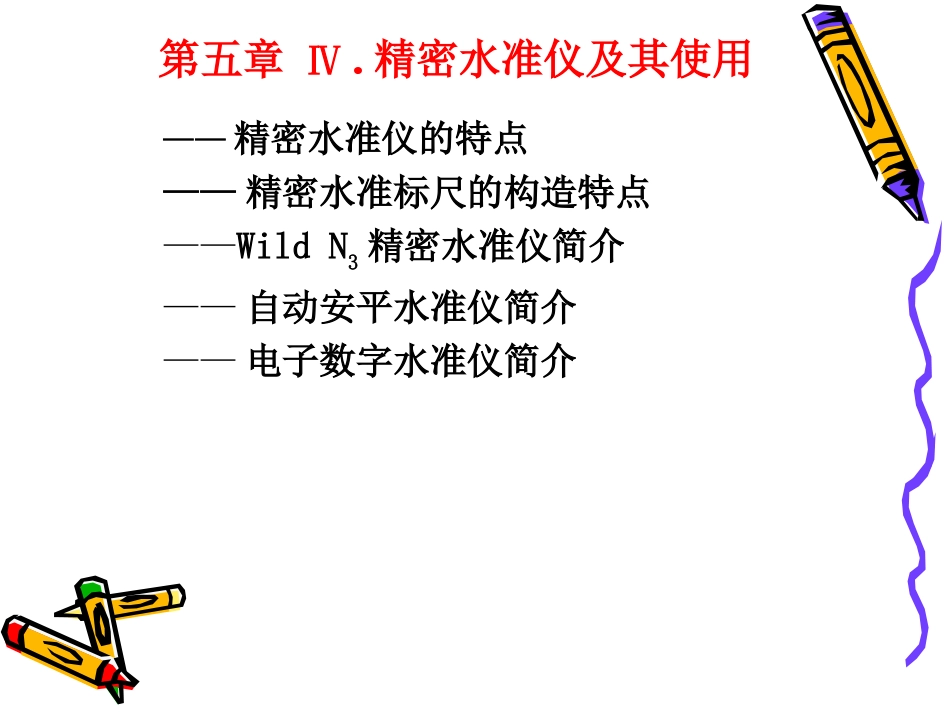

第五章Ⅳ.精密水准仪及其使用——精密水准仪的特点——精密水准标尺的构造特点——WildN3精密水准仪简介——自动安平水准仪简介——电子数字水准仪简介上一讲应掌握的内容一、精密测角的误差来源及影响大气层密度的变化对目标成像稳定性的影响日出以后，大约1～3h；日落前3h；夜间平衡稳定大气透明度对目标成像清晰的影响雾大看不清水平（旁）折光的影响白天与黑夜影响方向相反；视线要离开障碍物远些照准目标的相位差上午与下午影响方向相反温度变化对视准轴的影响采用按时间对称排列的观测程序来削弱外界条件对觇标内架稳定性的影响（同上）上一讲应掌握的内容水平度盘位移的影响（照准部按规定的转动方向先预转1周）上半测回顺转照准部，下半测回逆转照准部照准部旋转不正确的影响偏心差和行差，需对镜接合读数与合理测行差照准部水平微动螺旋作用不正确的影响最后照准时旋进微动螺旋垂直微动螺旋作用不正确的影响在水平角观测时不使用垂直微动螺旋照准照准和读数误差两次照准读数、目标的背景好、两次接合读数、多余观测、采光的位置适当、旋进测微轮读数等上一讲应掌握的内容三轴误差及其影响（在一测回的观测过程中不得重新调焦）•视准轴误差和水平轴倾斜误差在盘左、盘右读数的平均值中可以得到抵消。•垂直轴倾斜误差不能通过盘左、盘右观测结果的平均值消除影响。削减措施：测回间重新整平仪器；对水平方向观测值施加垂直轴倾斜改正数。度盘分划线和测微分划尺的分划误差的影响各测回的起始方向应均匀地分配在水平度盘和测微分划尺的不同位置上。第五章Ⅴ.精密水准仪及其使用包括：精密水准仪和因瓦合金水准尺气泡式的精密水准仪、自动安平的精密水准仪、数字水准仪以及相应的因瓦合金水准尺。国产的水准仪系列：DS05、DS1、DS3、DS10；对于自动安平水准仪在DS后加Z。精度：每公里往返高差中数的偶然中误差近口的精密水准仪：如：德国蔡司的Ni007，瑞士威特的N3精密水准仪的种类很多一、精密水准仪的特点1.高质量的望远镜光学系统精密水准仪的放大倍率大于40倍，物镜的孔径大于50mm。2.坚固稳定的仪器结构由特殊的合金钢制成，在仪器上套有起隔热作用的防护罩3.高精度的测微器装置光学测微器可以读到0.lmm，估读到0.0lmm4.高灵敏的管水准器管水准器的格值为10″/2mm，有倾斜螺旋装置5.高性能的补偿器装置我国水准仪系列及基本技术参数二、精密水准标尺的构造特点1.当空气的温度和湿度发生变化时，水准标尺分划间的长度必须保持稳定，或仅有微小的变化。一般精密水准尺的分划是漆在因瓦合金带上，因瓦合金带则以一定的拉力引张在木质尺身的沟槽中，这样因瓦合金带的长度不会受木质尺身伸缩变形影响。水准标尺分划的数字是注记在因瓦合金带两旁的木质尺身上。2.水准标尺的分划必须十分正确与精密，分划的偶然误差和系统误差都应很小。当前精密水准标尺分划的偶然中误差一般在8～llμm。3.水准标尺在构造上应保证全长笔直，并且尺身不易发生长度和弯扭等变形。标尺的木质尺身均应以经过特殊处理的优质木料制作。在水准标尺的底面钉有坚固耐磨的金属底板。二、精密水准标尺的构造特点(续)4.在精密水准标尺的尺身上应附有圆水准器装置，观测时使水准标尺保持在铅直位置。5.为了提高对水准标尺分划的照准精度，水准标尺分划的形式和颜色与水准标尺的颜色相协调。一般精密水准标尺都为黑色线条分划，与浅黄色的尺面相配合，有利于观测时对水准标尺分划精确照准。•有扶尺环的装置，借助竹竿等以便扶尺者使水准标尺稳定在垂直位置。•在精密水准测量作业时，水准标尺应竖立于特制的具有一定重量的尺垫或尺桩上。三、WildN3精密水准仪简介•望远镜物镜的有效孔径为50mm，放大倍率为40倍，管状水准器格值为10″/2mm。N3精密水准仪与分格值为10mm的精密因瓦水准标尺配套使用，标尺的基辅差为301.55cm。在望远镜目镜的左边上下有两个小目镜，它们是符合气泡观察目镜和测微器读数目镜1—望远镜目镜2—水准气泡反光镜3—倾斜螺旋4—调焦螺旋5—平行玻璃板测微螺旋6—平行玻璃板旋转轴7—水平微动螺旋8—水平制动螺旋9—脚螺旋10—脚架三、WildN3精密水准仪简...
