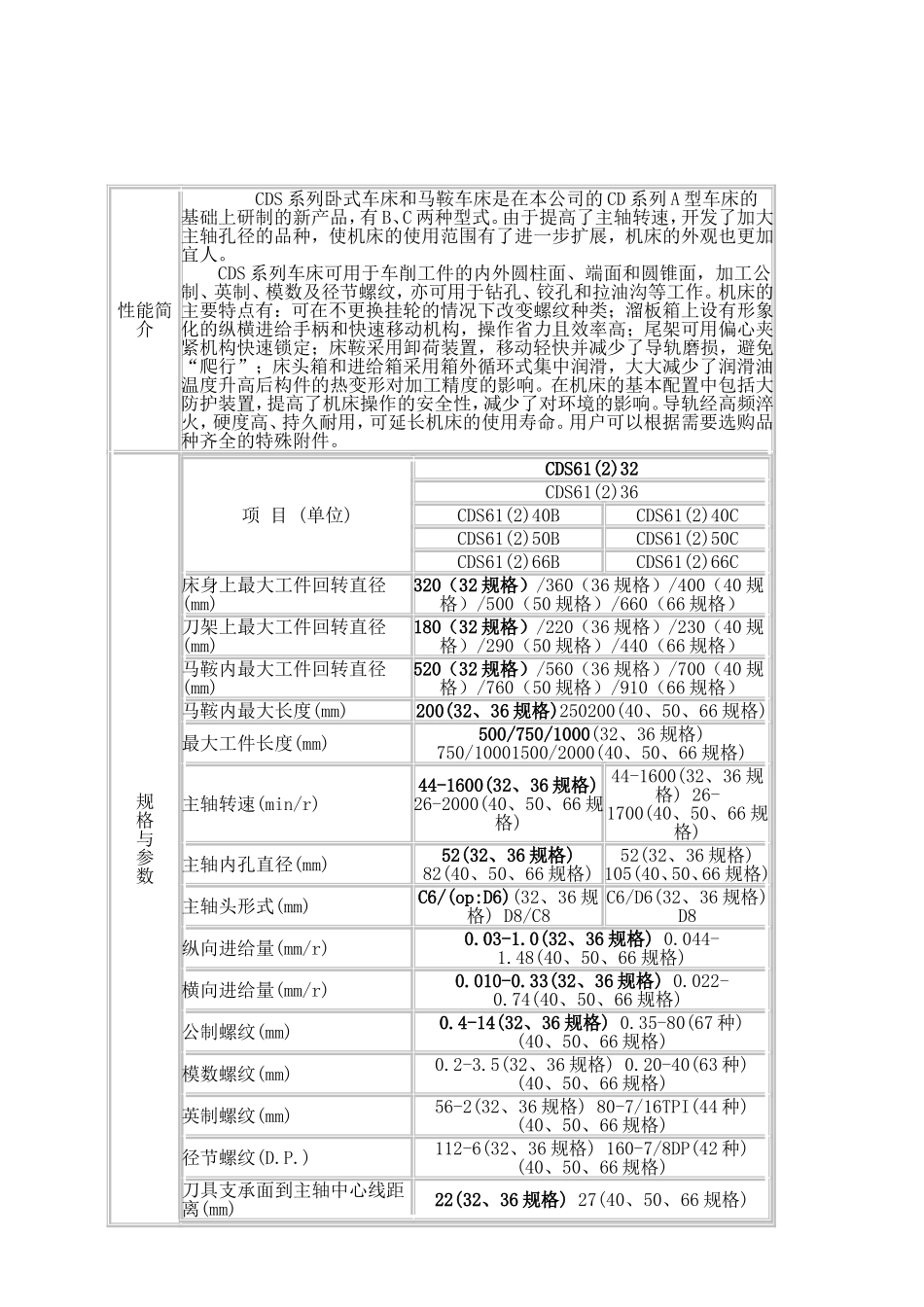

普车技能考试理论知识培训一、普车CDS6132(大连机床厂)技术参数说明:性能简介CDS系列卧式车床和马鞍车床是在本公司的CD系列A型车床的基础上研制的新产品,有B、C两种型式。由于提高了主轴转速,开发了加大主轴孔径的品种,使机床的使用范围有了进一步扩展,机床的外观也更加宜人。CDS系列车床可用于车削工件的内外圆柱面、端面和圆锥面,加工公制、英制、模数及径节螺纹,亦可用于钻孔、铰孔和拉油沟等工作。机床的主要特点有:可在不更换挂轮的情况下改变螺纹种类;溜板箱上设有形象化的纵横进给手柄和快速移动机构,操作省力且效率高;尾架可用偏心夹紧机构快速锁定;床鞍采用卸荷装置,移动轻快并减少了导轨磨损,避免“爬行”;床头箱和进给箱采用箱外循环式集中润滑,大大减少了润滑油温度升高后构件的热变形对加工精度的影响。在机床的基本配置中包括大防护装置,提高了机床操作的安全性,减少了对环境的影响。导轨经高频淬火,硬度高、持久耐用,可延长机床的使用寿命。用户可以根据需要选购品种齐全的特殊附件。规格与参数项目(单位)CDS61(2)32CDS61(2)36CDS61(2)40BCDS61(2)40CCDS61(2)50BCDS61(2)50CCDS61(2)66BCDS61(2)66C床身上最大工件回转直径(mm)320(32规格)/360(36规格)/400(40规格)/500(50规格)/660(66规格)刀架上最大工件回转直径(mm)180(32规格)/220(36规格)/230(40规格)/290(50规格)/440(66规格)马鞍内最大工件回转直径(mm)520(32规格)/560(36规格)/700(40规格)/760(50规格)/910(66规格)马鞍内最大长度(mm)200(32、36规格)250200(40、50、66规格)最大工件长度(mm)500/750/1000(32、36规格)750/10001500/2000(40、50、66规格)主轴转速(min/r)44-1600(32、36规格)26-2000(40、50、66规格)44-1600(32、36规格)26-1700(40、50、66规格)主轴内孔直径(mm)52(32、36规格)82(40、50、66规格)52(32、36规格)105(40、50、66规格)主轴头形式(mm)C6/(op:D6)(32、36规格)D8/C8C6/D6(32、36规格)D8纵向进给量(mm/r)0.03-1.0(32、36规格)0.044-1.48(40、50、66规格)横向进给量(mm/r)0.010-0.33(32、36规格)0.022-0.74(40、50、66规格)公制螺纹(mm)0.4-14(32、36规格)0.35-80(67种)(40、50、66规格)模数螺纹(mm)0.2-3.5(32、36规格)0.20-40(63种)(40、50、66规格)英制螺纹(mm)56-2(32、36规格)80-7/16TPI(44种)(40、50、66规格)径节螺纹(D.P.)112-6(32、36规格)160-7/8DP(42种)(40、50、66规格)刀具支承面到主轴中心线距离(mm)22(32、36规格)27(40、50、66规格)二、普通车削加工特点及注意问题:1、车削加工在机器制造行业中是使用得最为广泛的一种,车床的数量大、人员多、加工范围广,使用的工具、卡具又很繁多、所以车削加工的安全技术问题,就显得特别重要,其重点工作如下:(1)切屑的伤害及防护措施。车床上加工的各种钢料零件韧性较好,车削时所产生的切屑富于塑性卷曲,边缘比较锋利。在高速切削钢件时会形成红热地、很长的切屑,极易伤人,同时经常缠绕在工件、车刀及刀架上,所以工作中应经常用铁钩及时清理或拉断,必要时应停车清除,但绝对不许用手去清除或拉断。为防止切屑伤害常采取断屑、控制切屑流向措施和加设各种防护挡板。断屑的措施是在车刀上磨出断屑槽或台阶;采用适当断屑器,采用机械卡固刀具。小刀架最大行程(mm)115(32、36规格)150(40、50、66规格)尾架顶尖套筒直径(mm)50(32、36规格)75(40、50、66规格)尾架顶尖套筒行程(mm)125(32、36规格)150(40、50、66规格)尾架顶尖套筒锥孔锥度(莫氏)4号(32、36规格)5号(40、50、66规格)主电机功率(kW)2.2(32、36规格)7.5(40、50、66规格)机床外形尺寸(长×宽×高)长160018502100(32、36规格)2350260031003600(40、50、66规格)宽910(32、36规格)1186(40、50、66规格)高1150(32规格)/1170(36规格)/1360(40规格)/1420(50规格)/1550(66规格)机床重量(kg)净重CDS6132/CDS623295010001050/98010301080CDS6136/CDS6236105011001150/10801130118040规格205021002150226050规格210021502200231066规格2150220022502360毛重CDS6132/CDS6232130014001500/133014301530CDS61...
