传输网络安全组网原则及典型案例分析VIP免费

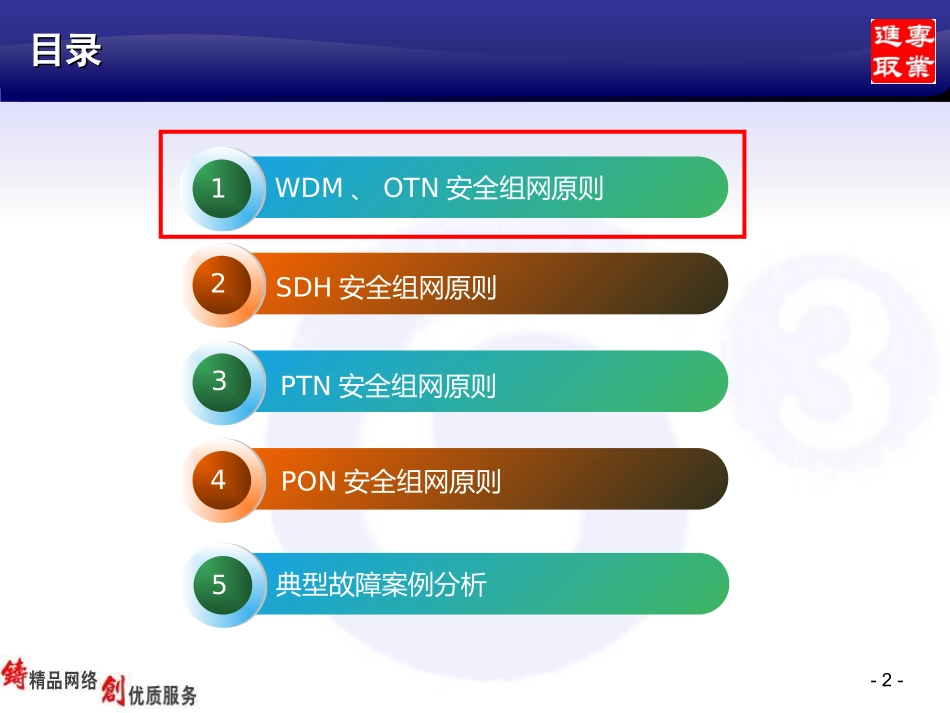

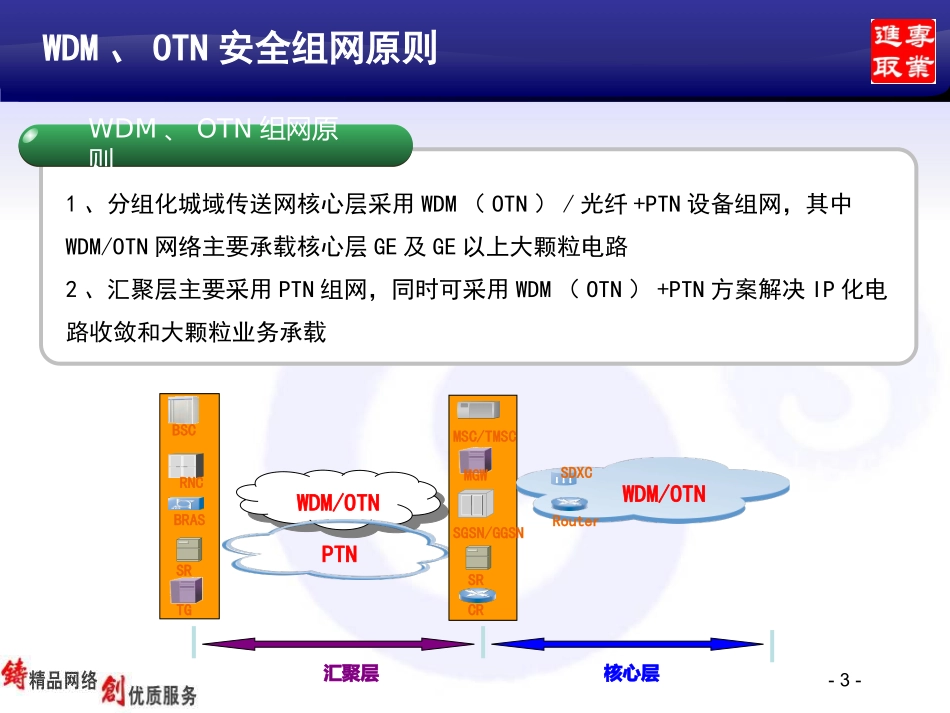

网络质量是通信企业生命线中国移动通信集团江苏有限公司网络部中国移动通信集团江苏有限公司网络部基础网络维护室基础网络维护室-2-目录目录PTN安全组网原则PON安全组网原则SDH安全组网原则3WDM、OTN安全组网原则124典型故障案例分析5-3-WDM、OTN安全组网原则WDM、OTN组网原则1、分组化城域传送网核心层采用WDM（OTN）/光纤+PTN设备组网，其中WDM/OTN网络主要承载核心层GE及GE以上大颗粒电路2、汇聚层主要采用PTN组网，同时可采用WDM（OTN）+PTN方案解决IP化电路收敛和大颗粒业务承载RNCBSCBRASTG汇聚层核心层SRSGSN/GGSNMSC/TMSCMGWSRCRPTNWDM/OTNWDM/OTNRouterSDXC-4-WDM、OTN安全组网原则WDM、OTN保护与分担原则1、城域传送网波分系统建设应合理分配波道使用，预留不同业务颗粒的维护波道2、城域传送网应优选光通道1+1保护方式进行IPoverWDM技术组网，在实际应用时，必须选择两条不同物理路由的光缆（包括进局段），避免组成1+1保护的两条光通道出现“同路由”的情况3、对于IPOVER波分，电路不得以单链的方式存在（必须采用DCP或SNCP保护方式），如有多个波分平面，应将业务合理分担至多个平面承载；加强专业间的沟通，确保电路端到端的分担，各地市等待市到县第二波分平面建成后，尽快完成电路分担改造OTUOPActivepathStandbypathOPOTUOTUOTU主用光通道备用光通道-5-目录目录PTN安全组网原则PON安全组网原则SDH安全组网原则3WDM、OTN安全组网原则124典型故障案例分析5-6-SDH安全组网原则线路路由1、区域性骨干数据/传输综合汇聚节点机房进出局管道必须有二个或二个以上不同路由，且进出形式应为全管道2、数据/传输综合汇聚节点机房、综合业务接入点机房的进出局管道应有二个或二个以上不同路由，且进出形式宜为全管道进出，若条件受限也可采用架空方式过渡3、汇聚层及以上线路不得存在同路由现象，包括双路由管线入局也不得同路由（普通汇聚层节点不含局前井以内的管线双路由要求）网络结构1、大汇聚点占比不得超过12%（大汇聚点是指所带接入网元数量不超过50个，如果是双节点互联，则为75个；不含核心机房和市到县节点）2、接入网巨环节点（节点数超过10个）占比不超过8%3、接入环成环率应不低于92%4、长单链数量应为0（长单链是指链上节点超过4个，或某节点所带链的个数超过4个）电路分担1、任意一对核心网元间（含BSC及以上业务网元）的业务电路和信令电路实现在完全独立的多套传输系统上分担，在单一传输系统上业务分担比例不超过60％2、加强专业间的沟通，确保电路端到端的分担-7-目录目录PTN安全组网原则PON安全组网原则WDM、OTN安全组网原则3SDH安全组网原则124典型故障案例分析5-8-PTN安全组网原则PTN组网原则一、核心层：1、核心层采用WDM（OTN）/光纤+PTN设备组网，其中GE以下颗粒的IP电路通过核心层PTN网络承载，核心层PTN宜采用10GE设备组建环形网络；2、核心层环网节点数量2-4个，也可采用MESH组网，下挂汇聚环不超过6个；二、汇聚层：１、汇聚层主要采用10GE的PTN组建环形网络，可采用WDM（OTN）+PTN方案解决IP化电路收敛和大颗粒业务承载，环网节点数量宜为3～6个；市到县汇聚层区域内每个PTN汇聚环采用双节点方式或经WDM（OTN）网络上联至两个核心节点2、汇聚层下挂接入环不超过8个三、接入层：1、接入层网络主要采用GE的PTN设备组建环网，环路节点数一般为4～6个，密集城区业务量较大的区域可组建10GE环路，环路节点数一般为6～8个节点-9-PTN安全组网原则PTN保护和业务分担原则1、对于设备中重要的单元和业务单板，应设置相应的保护机制，举例如下：2、网络侧保护主要提供1+1/1：1端到端Tunnel保护、1：1端到端PW冗余保护以及环网保护。3G初期，建议采用LSP1+1或1:1路径保护方式，3G中后期/LTE，随着基站数目增多，以及PTN环网保护标准完善，建议采用环网保护方式3、PTN核心落地层节点（TM）与RNC之间采用以太网LAG保护方式；一个区域内的基站应采用“插花方式”分担到不同的TM上；TM与汇聚层对接PTN之间必须做好保护；PTN与传统MSTP设备间采用1+1/1:1LMSP保护4、加强专业间的沟通，确保电路端到端的分担保护对象保护方式恢复模式保护/恢复时间主控单元1+1热...
