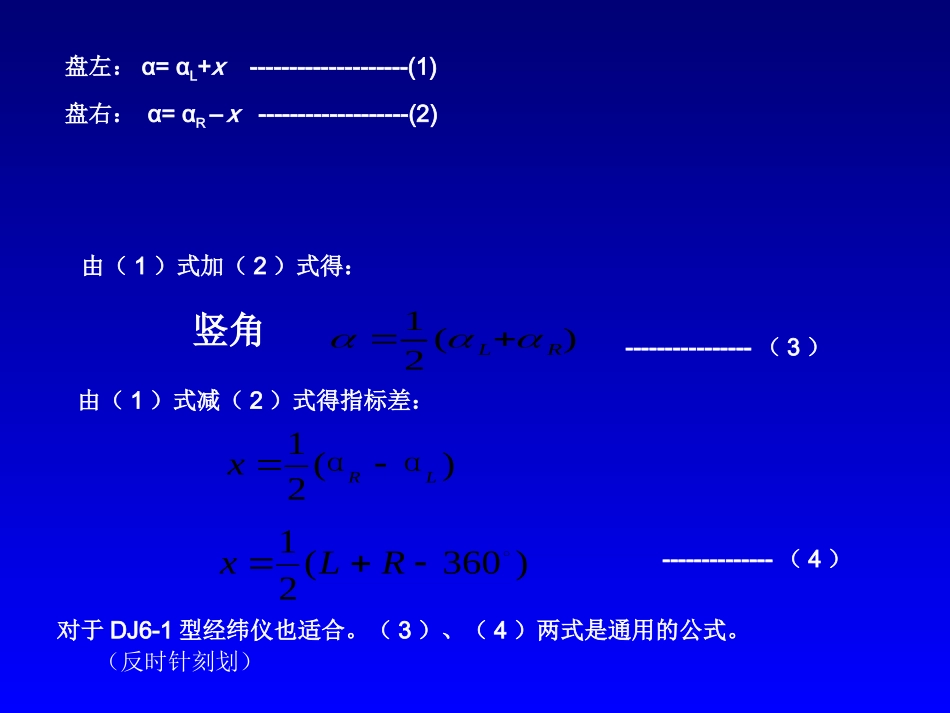

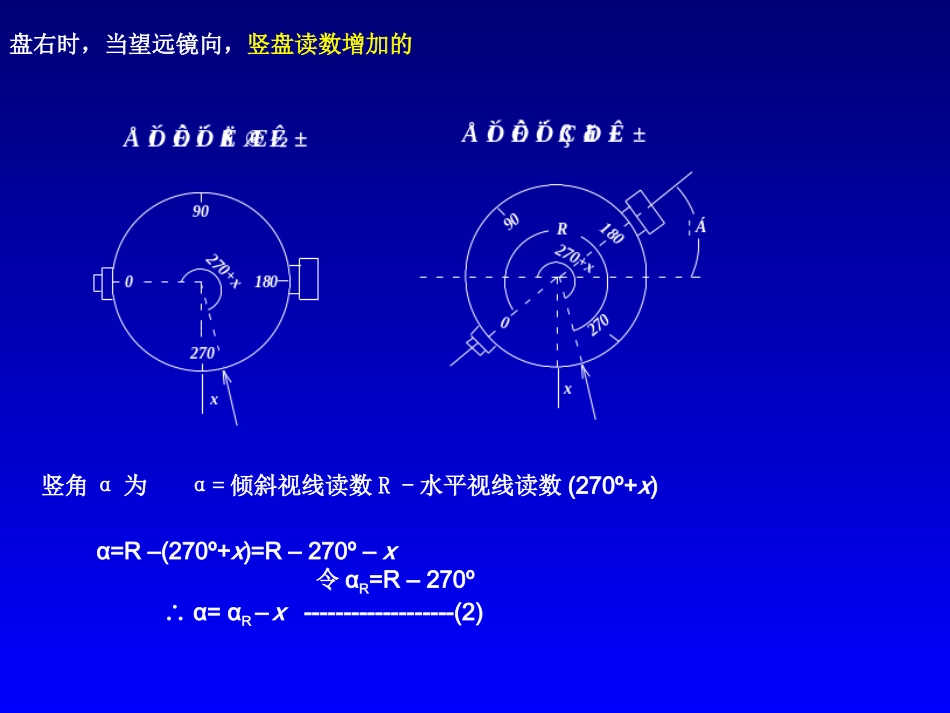

（2）当望镜向上时，竖盘读数减少的情况（例如TDJ6）：盘左时α=90°+x–L令αL=90º–L∴α=αL+x--------------------------(1)望远镜向上时望远镜水平时MO180270900MO=90+x270901800Lααx竖角α为α=水平视线读数MO-倾斜视线读数L盘右时，当望远镜向，竖盘读数增加的α=R–(270º+x)=R–270º–x令αR=R–270º∴α=αR–x-------------------(2)竖角α为α=倾斜视线读数R-水平视线读数(270º+x))(21RL竖角由（1）式加（2）式得：----------------（3）由（1）式减（2）式得指标差：--------------（4）对于DJ6-1型经纬仪也适合。（3）、（4）两式是通用的公式。（反时针刻划）盘左：α=αL+x--------------------(1)盘右：α=αR–x-------------------(2))(21LRxαα)360(21RLx6.竖角观测步骤1.经纬仪安置于测站A上，对中、整平。盘左位置瞄准目标，要用十字丝的横丝切于目标的顶端，如右图所示。2.把竖盘指标自动归零开关打开，即转螺旋使其ON对准支架上的红点。此时即可读竖盘读数(读数窗中V窗口)。例如，瞄准目标B盘左读数L为78°18′18″，记入表格。3.盘右位置，再瞄准目标B，注意仍用十字丝的横丝瞄准目标顶端，此时读竖盘读数R为281°42′00″，记入表格。测站目标盘位竖盘读数竖角值α指标差x近似竖角测回值ABL78°18′18″11°41′42″114151+9R2814200114200ACL963248-63248-63234+14R2632740-63220竖盘为顺时针刻划如右图：270901800物镜（北光TDJ6型）盘左近似竖角αL=90º－LαL=90º－78°18′18″=11°41′42″盘右近似竖角αR=R－270ºαR=281°42′00″－270º=11°42′00″竖角观测记录表竖角测回值，即)(21RL指标差x)360(21RLx（1）水准管轴垂直于竖轴（LL⊥VV）（2）圆水准器轴平行于竖轴(L′L′∥VV)（3）十字丝竖丝应垂直于横轴（4）望远镜视准轴垂直于横轴（CC⊥HH）(5)横轴垂直于竖轴（HH⊥VV）(6)竖盘指标差应接近于零经纬仪轴系间应该满足的条件：3.7经纬仪的检验与校正1.照准部水准管轴垂直于竖轴的检验与校正(1)目的：照准部水准管轴竖轴当照准部水准管轴垂直于仪器竖轴时，仪器整平后，则竖轴铅直，水平度盘保持水平。(2)检验方法：将仪器大致整平，转动照准部，使水准管平行于任一对脚螺旋。调节两脚螺旋，使水准管气泡居中。将照准部旋转180º，此时，若气泡仍然居中，则说明满足条件。若气泡偏离量超过一格，应进行校正。如下图（a）所示，若水准管轴与竖轴不垂直，之间误差角为α。当水准管轴水平时，竖轴倾斜，它与铅垂线夹角为α。当照准部旋转180°，基座和竖轴位置不变，水准管调头，如下图（b），气泡不居中了，水准管轴与水平面夹角为2α，这个夹角将反映在气泡偏离居中的格值。☆照准部水准管轴垂直于竖轴的检校原理☆校正时，可用校正针调整水准管校正螺丝，使气泡退回偏移量的一半（即α），见下图（c），此时水准管轴巳垂直于竖轴。最后，调整脚螺旋使水准管气泡居中，如下图（d）。这时，水准管轴水平，并且竖轴处于竖直位置。这项工作要反复检验直到满足要求。2.圆水准器轴平行于竖轴(1)检验检验的目的是检查圆水准器轴是否与仪器的竖轴平行。如缺少此项检校，以后就无法使用圆水准器作粗略整平。检验的方法是，首先用已检校的照准部水准管，把仪器精确整平，此时再看圆水准器的气泡是否居中，如不居中，则需校正。(2)校正在仪器精确的整平的条件下，用校正针直接拨动圆水准器底座下的校正螺丝使气泡居中即可，校正时注意：校正螺丝一松一紧。3.十字丝竖丝垂直于横轴的检验与校正(1)目的：十字丝竖丝垂直于横轴，最终使十字丝竖丝铅直。(2)检验：用十字丝中点精确瞄准一个清晰目标点P，然后锁紧望远镜制动螺旋。慢慢转动望远镜微动螺旋，使望远镜上、下移动，如P点沿竖丝移动，则满足条件，否则需要校正。(3)校正：旋下目镜十字丝分划板的护盖，松开4个压环螺丝，如下图所示，慢慢转动十字丝分划板座，使竖丝重新与目标点A重合，反复检验，直至条件完全满足。最后旋紧4个压环螺丝，旋上十字丝分划板护盖。4.视准轴垂直于横轴的检校(1)目的：视准轴横轴当横轴水平时，望远镜绕...
