涵洞工程图阅读VIP专享VIP免费

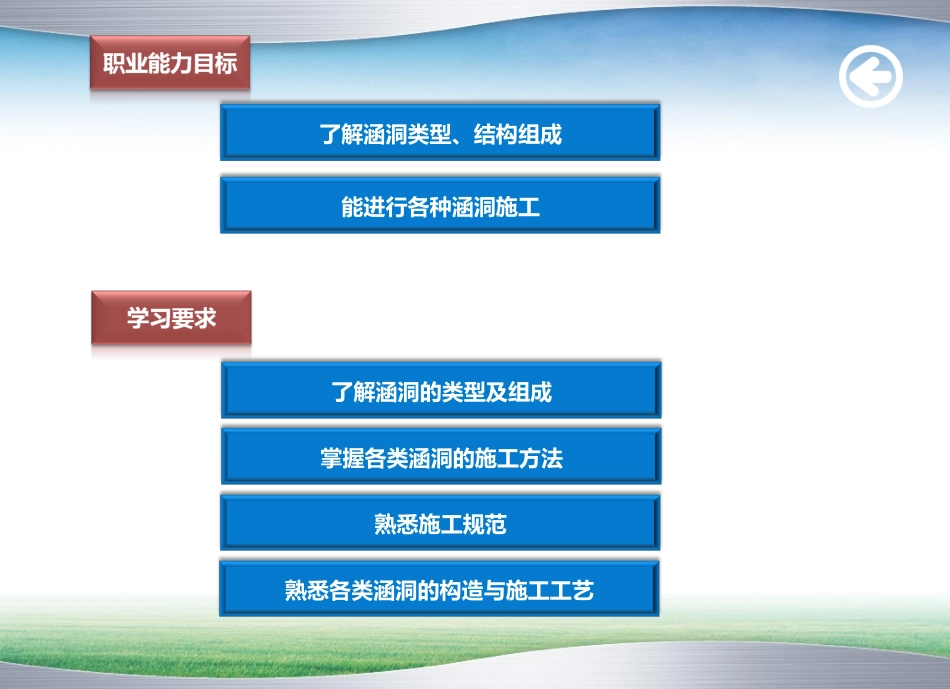

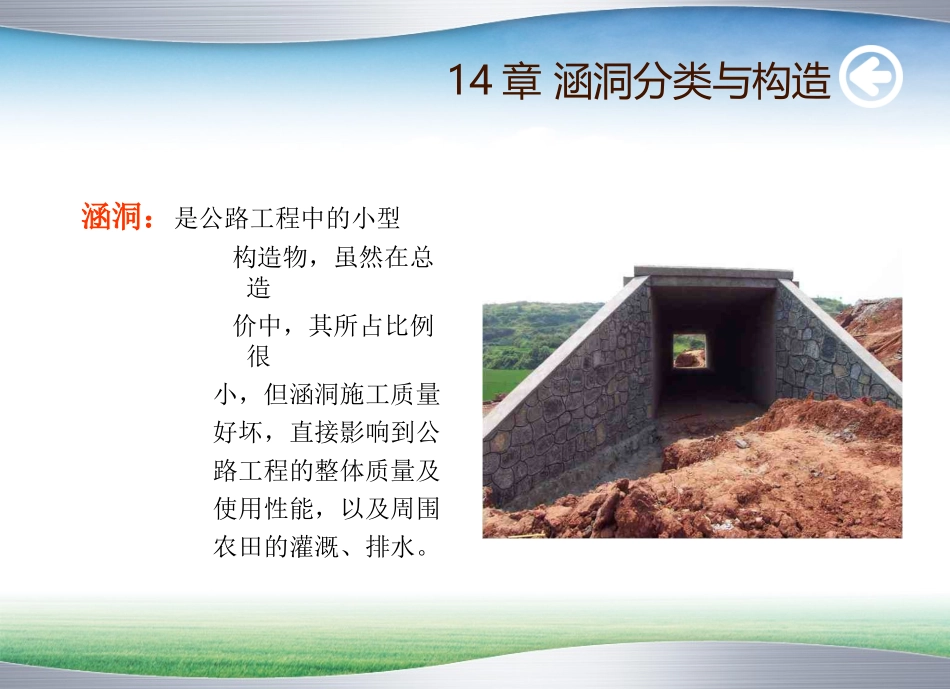

了解涵洞类型、结构组成能进行各种涵洞施工了解涵洞的类型及组成掌握各类涵洞的施工方法熟悉施工规范熟悉各类涵洞的构造与施工工艺涵洞：是公路工程中的小型构造物，虽然在总造价中，其所占比例很小，但涵洞施工质量好坏，直接影响到公路工程的整体质量及使用性能，以及周围农田的灌溉、排水。14章涵洞分类与构造涵洞——管涵（圆管涵）盖板涵拱涵箱涵倒虹吸管涵14章涵洞分类与构造⑴圆管涵圆管涵主要由管身、基础、接缝及防水层构成。14章涵洞分类与构造14章涵洞分类与构造⑵盖板涵盖板涵主要由盖板、涵台、洞身铺底、伸缩缝、防水层等构成。14章涵洞分类与构造14章涵洞分类与构造⑶拱涵拱涵主要由拱圈、护拱、涵台、基础、铺底、沉降缝及排水设施组成。14章涵洞分类与构造14章涵洞分类与构造⑷箱涵箱涵主要由钢筋混凝土涵身、翼墙、基础、变形缝等组成。箱涵为整体闭合式钢筋混凝土框架结构，所以具有良好的整体性及抗震性能。一般仅在软土基上采用。14章涵洞分类与构造箱涵14章涵洞分类与构造⑸洞口建筑洞口是洞身、路基、河道三者的连接构造物。常用的洞口形式端墙式八字式走廊式平头式无论采取任何形式的洞口，河床都必须铺砌14章涵洞分类与构造正交涵洞的洞口建筑a)端墙式；b）八字式；c)走廊式；d）平头式14章涵洞分类与构造斜交涵洞的洞口建筑（1）斜交斜做（图a)]：涵洞洞身端部与路线平行，此种做法称斜交斜做、此法用工较多，但外形美观且适应水流，较常采用。（2）斜交正做（图b）：涵洞洞口与涵洞纵轴线垂直，即与正交时完全相同。此做法构浩简单。（a）斜交斜做(b)斜交正做14章涵洞分类与构造施工准备技术准备物资准备劳动组织准备施工准备现场核对、施工详图、施工放样14章涵洞施工管涵施工技术公路工程中的管涵有混凝土管涵和钢筋混凝土管涵，目前我国公路工程中多采用钢筋混凝土管涵。公路管涵的施工多系预制成管节，每节长度多为1m，然后运往现场安装。管涵单孔有圬工基础双孔有圬工基础单孔无圬工基础双孔无圬工基础详细讲解单孔有圬工和无圬工基础管涵14章涵洞施工14章涵洞施工⑴单孔有圬工基础管涵①挖基坑并准备修筑管涵基础的材料；②砌筑圬工基础或浇筑混凝土基础；③安装涵洞管节，修筑涵管出人口端墙、翼墙及涵底(端墙外涵底铺装)；④铺设管涵防水层及修整；⑤铺设管涵顶部防水粘土(设计需要时)，填筑涵洞缺口填土及修建加固工程。施工程序14章涵洞施工混凝土基础14章涵洞施工夯实机14章涵洞施工单孔有圬工基础管涵施工工序14章涵洞施工(2)单孔无圬工基础管涵施工程序①挖基与备料与单孔有圬工基础管涵相同。②在捣固夯实的天然土表层或矿砂垫层上，修筑截面为圆弧状的管座，其深度等于管壁的厚度。③在圆弧管座上铺设垫层的防水层，然后安装管节，管节间接缝宜留lcm宽。④在管节的下侧再用天然土或砂砾垫层材料作培填料，并捣实至设计高程(如图所示)，再将防水层向上包裹管节，防水层外再铺设粘质土，并保证其与管节密贴。在严寒地区这部分特别填土必须填筑不冻胀土料。⑤修筑管涵出人口端墙、翼墙及两端涵底和进行整修工作。14章涵洞施工单孔无圬工基础管涵洞身安装程序注：砂垫层底宽，非严重冰冻地区为b，严重冰冻地区为a，即上下同宽14章涵洞施工碎石基础14章涵洞施工⑶涵底陡坡台阶式基础管涵施工特点陡坡台阶管涵沟底纵坡很陡时，为防止涵洞基础和管节向下滑移，每段长度一般为3～5m，台阶高差一般不超过相邻涵节最小壁厚的3/4。如破度较大可按2～3m分段或加大台阶高度，但不应大于0.34m，且台阶处的净空高度不小于1.0m此时在低处的涵顶上应设挡墙，以掩盖可能产生的缝隙。无圬工基础的陡坡管涵，只可采用管节斜置的办法，斜置的坡度不得大于5％。14章涵洞施工⑷管涵基础修筑地基土为岩石地基土为砾石土地基土为粘性土地基土为软性土无圬工基础、挖去风化层或软层无圬工基础、用砂填充地基土空隙并压实采用0.5m厚的圬工基础换填、粉喷拌和、木桩基础修筑14章涵洞施工拱涵、箱涵、盖板涵施工技术拱涵、盖板涵、箱涵的施工——现场浇筑——工地预制安装14章涵洞施工⑴就地浇筑的拱涵和盖板涵钢拱架拱涵钢拱架图示是用钢轨制成的跨径1．5～3．0m拱涵...
