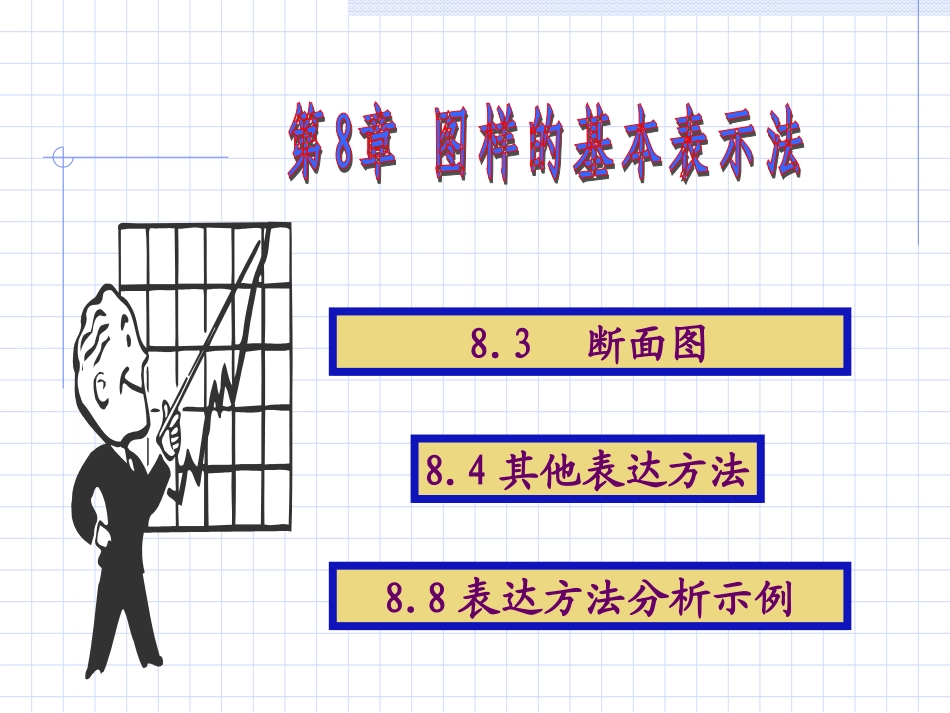

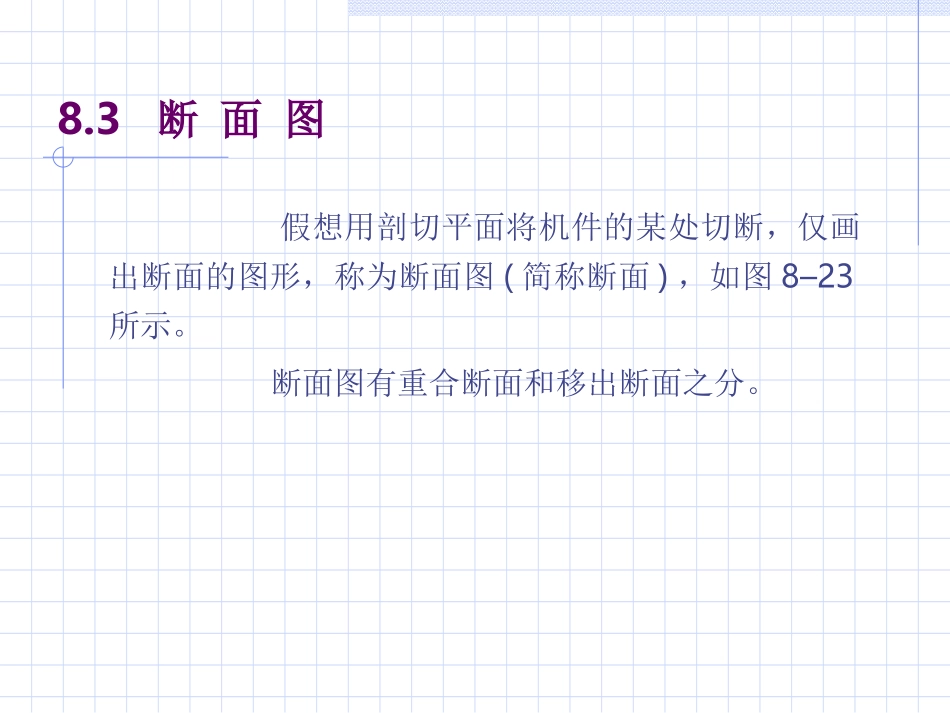

8.3断面图8.4其他表达方法8.8表达方法分析示例8.3断面图假想用剖切平面将机件的某处切断，仅画出断面的图形，称为断面图(简称断面)，如图8–23所示。断面图有重合断面和移出断面之分。图8–23断面图8.3.1重合断面断面图形配置在剖切平面迹线处，并与视图重合，称为重合断面，如图8–24所示。重合断面的轮廓线用细实线绘制，当视图中的轮廓线与重合断面的图形重叠时，视图中原有的轮廓线仍需完整，连续地画出，不可间断，如图8–28所示。配置在剖切符号上的不对称重合断面，应用箭头表示投影方向，如图8–24所示。对称的重合断面不必标注剖切符号，如图8–28所示。图8–24不对称重合断面图8–28对称重合断面8.3.2移出断面画在视图轮廓线外面的断面图形，称为移出断面。移出断面的轮廓线规定用粗实线绘制，并尽量配置在剖切符号或剖切平面迹线的延长线上，如图8–26（b）、（c）所示，也可画在其它适当位置，如图8–26（a）、（d）所示。移出断面一般用剖切符号表示剖切位置，用箭头表示投射方向，并注上字母，在断面图的上方用同样的字母标出相应的名称“×－×”，如图8–26（a）、（d）中的“A—A”、“B－B”所示。图8–26移出断面图移出断面的标注方法如表8–2所示。作断面图应注意以下几点：(1)由两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开，如图8–27所示。(2)当剖切平面通过由回转面形成的孔或凹坑的轴线时，断面图形应画成封闭的图形，如图8–26中A－A、B－B所示。(3)当剖切平面通过非圆孔，将导致断面图出现完全分离的两个断面时，则这些结构应按剖视图绘制，如图8–26（c）和图8–28所示的画法。表8–2移出断面的标注对称的移动断面不对称的移动断面在剖切符号沿长线上断面位置断面形状断面图省略标注箭头、字母省略字母图8–27用两个剖切平面剖得的移出断面图8–28断面图形分离时的画法8.4其他表达方法8.4.1局部放大图1.基本概念将机件的部分结构用大于原图形所采用的比例画出的图形，称为局部放大图，如图8–29所示。当机件的某些结构较小，如按原图所用的比例画出，图形过小而表达不清，或标注尺寸困难时，可采用局部放大画法。图8–29局部放大图2.局部放大图的画法(1)局部放大图可以画成视图、剖视图或断面图，它与被放大部分在原图中的表达方法无关，如图8–29所示。(2)局部放大图应尽量配置在被放大部位的附近；局部放大图的投影方向应与被放大部分的投影方向一致；与整体联系的部分用波浪线画出；画成剖视和断面时，其剖面符号的方向和距离应与原图中相应的剖面符号相同，如图8–29所示。(3)斜视图中的局部视图也可画成局部放大图。3.局部放大图的标注(1)画局部放大图时，应用细实线圈出被放大部分的部位，如图8–29所示。(2)当机件上有几个被放大部位时，必须用罗马数字和指引线依次标明被放大的部位；并在局部放大图上方正中位置注出相应的罗马数字和采用的比例（罗马数字和比例之间的横线用细实线画出，前者写在横线之上，后者写在横线之下），如图8–29中的Ⅰ、Ⅱ处所示。(3)当机件上仅有一个需要放大的部位时，不必编号，只需在被放大部位画圈，并在局部放大图的上方正中位置注明所采用的比例。8.4.2简化画法1.剖视图、断面图中的简化画法(1)对于机件上的肋、轮辐及薄壁等结构，当剖切平面沿纵向剖切时，这些结构都不画剖面符号，而用粗实线将它与其邻接部分分开（该粗实线并非外表面的交线或外轮廓线而是理论轮廓线），如图8–30中的主视图所示；当剖切平面沿横向剖切时，这些结构仍需画出剖面符号，如图8–30俯视图中的剖视图所示。图8–30肋板的画法(2)当需要表达机件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出，且不需加任何标注，如图8–31所示。(3)在需要表示位于剖切平面前的机件结构时，这些结构按假想投影的轮廓线即双点划线画出，如图8–32中所示的键槽。(4)在不致引起误解时，机件的移出断面允许省略剖面符号，但剖切位置和断面图是否标注，必须遵照前面所述剖面标注的原则和方法，如图8–33所示。2.相同结构的简化画法(1)当机件上具有若干相同结构（如齿、槽等）并按一定规律...
