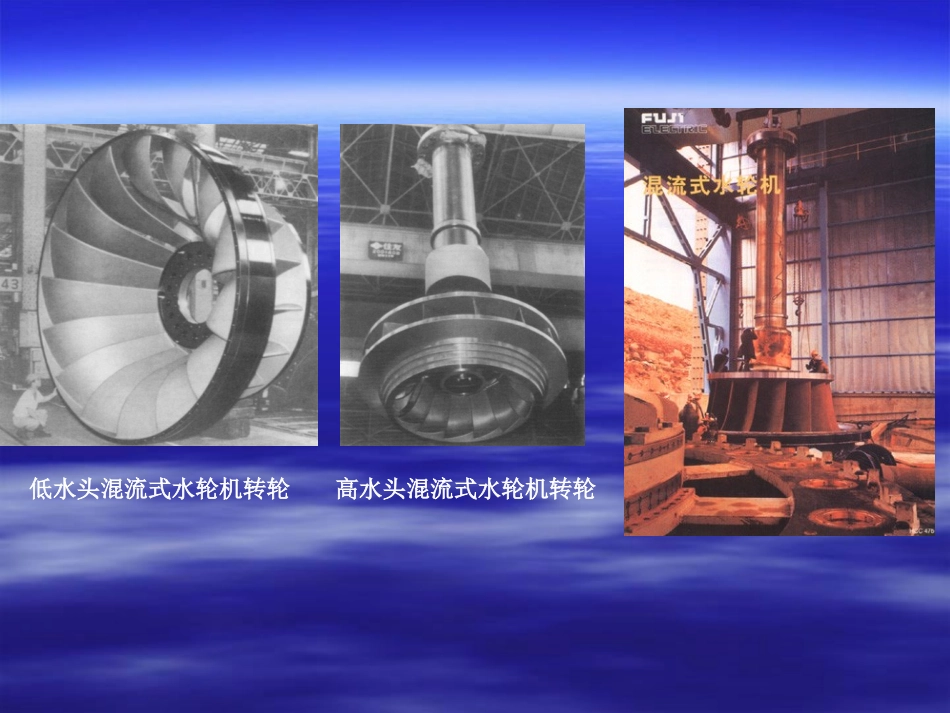

水力机组的基本结构及安装过程水力机组的基本结构及安装过程1.1.混流式混流式2.2.轴流式轴流式3.3.其他其他4.4.发电机发电机华北水利水电学院水动组华北水利水电学院水动组1.1.混流式混流式高水头混流式水轮机转轮低水头混流式水轮机转轮2.2.轴流式轴流式低水头轴流式水轮机转轮高水头轴流式水轮机转轮水轮发电机组总体结构水轮发电机组总体结构水轮发电机组总体结构水轮发电机组总体结构基础尾水管泄水锥轮叶转轮体转轮室底环蜗壳座环导叶支持盖顶盖导叶操作机构受油器永磁机上机架上挡风板定子转子下挡风板推力轴承下风罩推力支架柱段推力支架锥段空冷器机组顶部布置水轮发电机组结构水轮发电机组结构分类分类水轮发电机组结构水轮发电机组结构分类分类基础部分底环导水机构转轮体操作油管主轴支持盖水封水导轴承推力轴承发电机定子发电机转子上机架受油器水轮机部分轴系部分发电机部分基础部分永磁机机组基础部分机组基础部分尾水管转轮室座环蜗壳风洞三维效果图正视结构图水轮机底环水轮机底环作用：水轮机过流部件之一，固定活动导叶。活动导叶固定孔与基础结合部位水轮机底环安水轮机底环安装装水轮机底环安水轮机底环安装装1.将底环吊入机坑，调整底环位置符合设计要求；2.将底环固定在水泥基础上，保证其过流面与座环和转轮室上环过流面光滑过渡。导水机构导水机构导水机构导水机构控制环导叶连杆活动导叶导叶套筒顶盖底环作用：1.调节通过机组过流系统的水的流量，达到控制机组转速的目的；2.机组主要过流部件之一。活动导叶活动导叶活动导叶活动导叶上轴颈端面密封叶面密封下轴颈调节通过机组过流系统的水的流量，达到控制机组转速的目的；作用：活动导叶安装活动导叶安装活动导叶安装活动导叶安装1.将活动导叶分片吊入机坑，注意不得碰伤导叶工作面；2.调整导叶位置，使得每个导叶基本垂直，待导叶调整完成以后加装限位块。基础底环活动导叶顶盖顶盖顶盖顶盖导叶套筒安装孔与支持盖接合部位1.固定导水机构；2.承受机组轴向负载，并将负载传递到座环和水泥基础上，起到支撑机组的作用。作用：顶盖安装顶盖安装顶盖安装顶盖安装1.将顶盖整体吊入机坑，注意保证顶盖不与基础碰撞；2.调整顶盖位置，其保持水平，同时保证导叶套筒安装孔与导叶轴心基本一致。导叶套筒导叶套筒导叶套筒导叶套筒外形图剖面图套筒轴套轴套L型密封作用：1.固定导叶轴心；2.起密封作用，防止水流进水车室。导叶套筒装配导叶套筒装配导叶套筒装配导叶套筒装配1.将导叶套筒分别吊入机坑；2.调整顶盖位置，保证每个导叶轴心铅直，且保证导叶、套筒和底环导叶安装孔的轴心保持在同一直线上。导叶转臂导叶转臂导叶转臂导叶转臂外形图剖面图导叶臂端盖分半键剪断销连接板端盖压块作用：1.连接控制环上导叶连杆和导叶；2.传递控制环的输出转矩，推动导叶开启或关闭；控制环控制环控制环控制环控制环导叶连杆接力器连接处注：1.连接主接力器和导叶转臂；2.传递主接力器的输出力矩，推动导叶转臂转动；3.安装在支持盖的滑道上，与支持盖一起吊入机坑。转轮体外形转轮体外形转轮体外形转轮体外形轮叶泄水锥接力器缸体导轴转轮护盖转轮体内部结转轮体内部结构构转轮体内部结转轮体内部结构构连杆转臂枢轴导轴活塞环活塞缸体泄水锥放油阀下盖连接体轮毂护盖轮叶密封轮叶注：1.图中没有安装轮叶操作架；2.图中没有标出所有的连接螺钉和轴套。转轮体吊装转轮体吊装转轮体吊装转轮体吊装吊装步骤：1.安装转轮体吊具，同时安装转轮悬挂装置；2.用桥机将转轮体吊入机坑指定位置；3.用悬挂装置将转轮体悬挂在转轮室固定位置固定；4.拆除转轮体吊具，用桥机吊出吊具；5.当机组安装完成以后进行受力转移，从蜗壳进入门运出悬挂装置。轮叶接力器装配轮叶接力器装配（一）（一）轮叶接力器装配轮叶接力器装配（一）（一）活塞活塞环导轴固定螺栓装配步骤：1.安装活塞环；2.安装导轴；3.安装紧固螺栓，连接活塞和导轴；轮叶接力器装配轮叶接力器装配（二）（二）轮叶接力器装配轮叶接力器装配（二）（二）装配步骤：4.将活塞装配体装入轮毂；5.安装轮叶接力器缸体；6.安装M160×4连接螺杆；7.安装M160×4螺母，采用螺栓拉...
