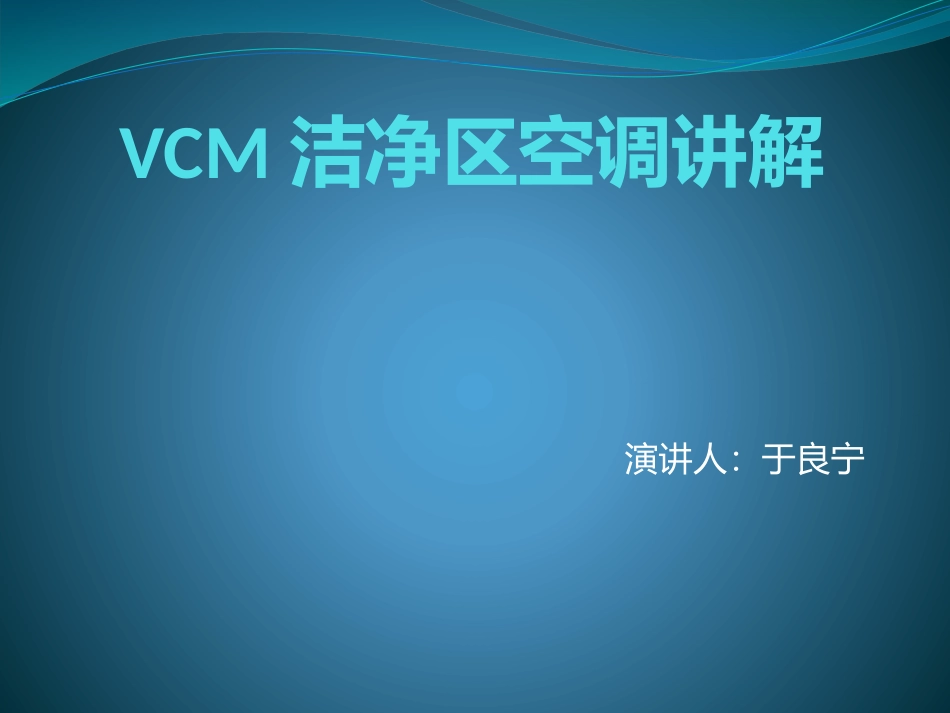

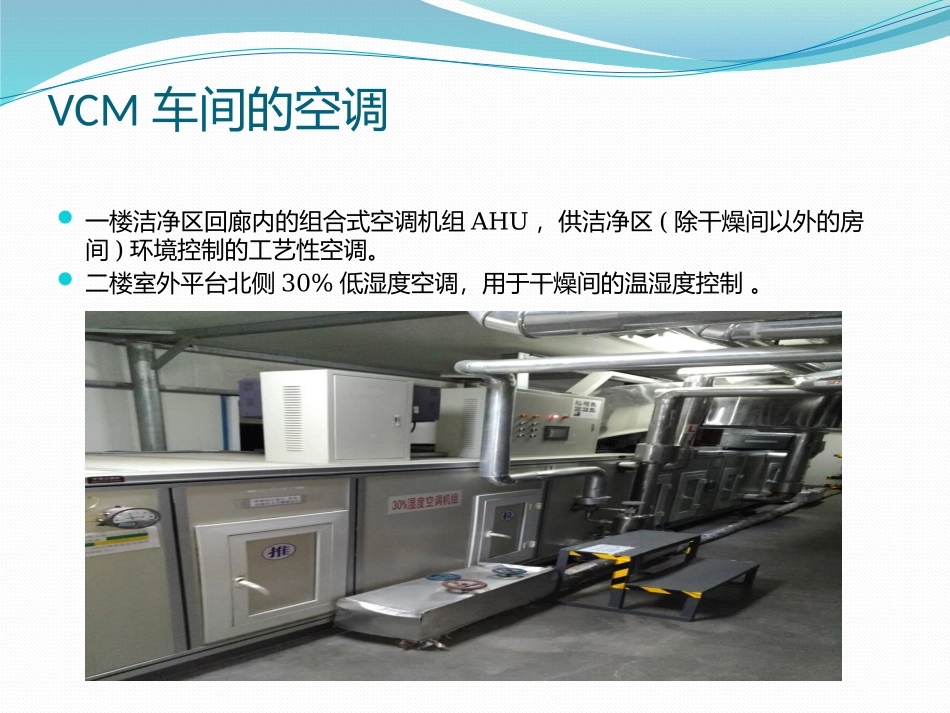

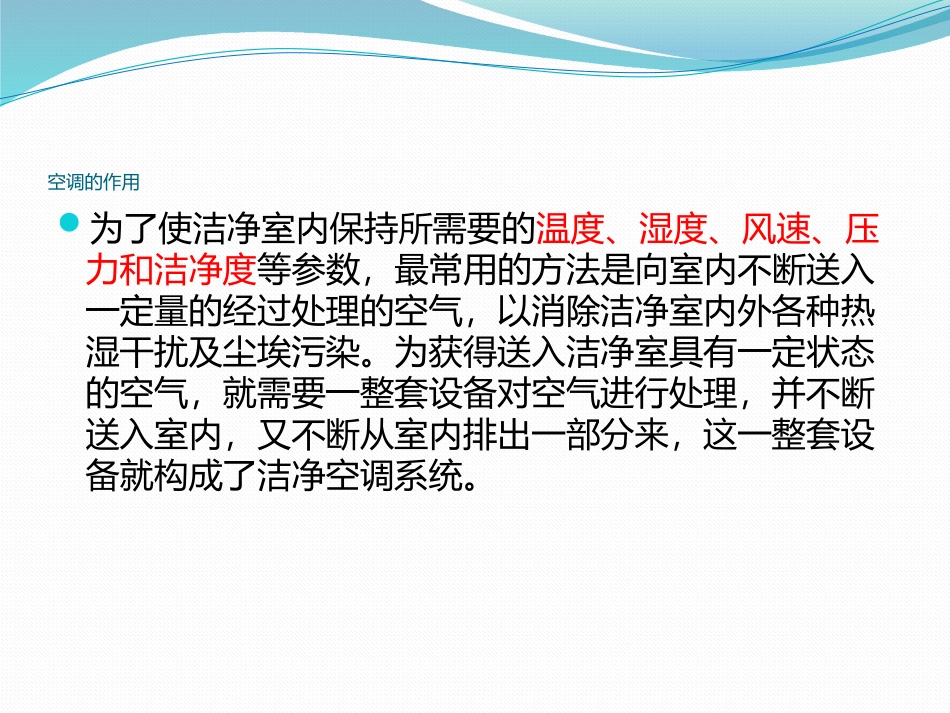

VCM洁净区空调讲解演讲人：于良宁VCM车间的空调一楼洁净区回廊内的组合式空调机组AHU，供洁净区(除干燥间以外的房间)环境控制的工艺性空调。二楼室外平台北侧30%低湿度空调，用于干燥间的温湿度控制。空调的作用为了使洁净室内保持所需要的温度、湿度、风速、压力和洁净度等参数，最常用的方法是向室内不断送入一定量的经过处理的空气，以消除洁净室内外各种热湿干扰及尘埃污染。为获得送入洁净室具有一定状态的空气，就需要一整套设备对空气进行处理，并不断送入室内，又不断从室内排出一部分来，这一整套设备就构成了洁净空调系统。洁净系统控制---目标为产品生产和操作人员提供一个适宜的内部环境Toprovideaproperindoorenvironmentforproductionandstaff.降低污染和交叉污染的危险Tolowertheriskofcontaminationandcrosscontamination.保护员工，保护周边环境Toprotectthestaffandtoprotecttheoutdoorenvironment.洁净系统控制---要素洁净空调系统及组成1、加热或冷却、加湿或去湿以及净化设备；2、将处理后的空气送入各洁净室并使之循环的空气输送设备及其管路（进风，排风，回风。）3、向系统提供热量、冷量、热源、冷源及其管路系统4.初效5.中效6.高效名词解释初效过滤器初效过滤器：初效过滤器适用于空调系统的初级过滤，主要用于过滤5μm以上尘埃粒子。初效过滤器有板式、折叠式、袋式三种样式，外框材料有纸框、铝框、镀锌铁框，过滤材料有无纺布、尼龙网、活性碳滤材、金属孔网等，防护网有双面喷塑铁丝网和双面镀锌铁丝网。2特点价廉、重量轻、通用性好、结构紧凑。主要用于：●中央空调和集中通风系统预过滤●大型空压机预过滤●洁净回风系统●局部高效过滤装置的预过滤●耐高温空气过滤器，用不锈钢外框，耐高温250-300℃过滤效率这种效率的过滤器，常用一空调与通风系统的初级过滤，也适用于只需一级过滤的简单空调和通风系统初效的维护和更换1、根据环境的洁净度，定期（初效过滤器一般为1~6个月）更换。2、定期（一般每两个月一次）用尘埃粒子计数器测定用本产品实施净化的洁净度区域的洁净度，当实测的洁净度与要求的洁净度不符时，应查明原因（是否有泄漏、高效是否有失效等）若高效过滤器已失效，则应更换新的高效过滤器。3、更换初效过滤器时应停机进行。中效过滤器在空气过滤器中属F系滤器。系列中效空气过滤器分袋式和非袋式两种，其中袋式包括F5，F6，F7，F8，F9，非袋式包括FB（板式中效过滤器），FS隔板式中效过滤器），FV（组合式中效过滤器）注：（F5、F6、F7、F8、F9）为过滤效率（比色法），F5：40~50%，F6：60~70%，F7：75~85%，F9：85~95%。主要用于中央空调通风系统中级过滤、制药、医院、电子、食品、等工业净化中；还可做为高效过滤的前端过滤，以减少高效过滤的负荷，延长其使用寿命；由于迎风面大，因此空尘量大、风速低，被认为是目前最好的中效过滤器结构。特点中效空气过滤器（bagfilter）边框有冷板喷塑、镀锌板等形式，过滤材料有无纺布、玻璃纤维等，过滤粒径1～5um，过滤效率60～95%（比色法），过滤材料通常分为：F5（土黄色）、F6（绿色）、F7（浅粉色）、F8（浅黄色）、F9（白色）。中效空气过滤器分袋式和非袋式两种，其中袋式包括F5，F6，F7，F8，F9，非袋式包括FB（板式中效过滤器），FS（隔板式中效过滤器），FV（组合式中效过滤器）。1）作用:捕集1-5um尘埃粒子2）型式：无框式和有框袋式3）滤料：特殊无纺布或玻璃纤维4）效率：60～95@1～5um（比色法）5）过滤效率等级：F5，F6，F7，F8，F9.规格型号初中效过滤器规格型号：长*宽*高：590mm*590mm*370mm，无隔板。产品选用要点1.中效空气过滤器产品选用的主要控制参数额定风量、额定风量下的过滤效率、额定风量下的初阻力、容尘量及外形尺寸等。2.按JG/T22-1999《一般通风用空气过滤器性能试验方法》规定的方法检验，对粒径≥1.0μm微粒的大气尘计数效率≥20%而<70%的过滤器为中效空气过滤器。3.中效空气过滤器常用滤料有玻璃纤维、无纺布等。4.厂家应提供过滤器容尘量。5.中效空气过滤...
