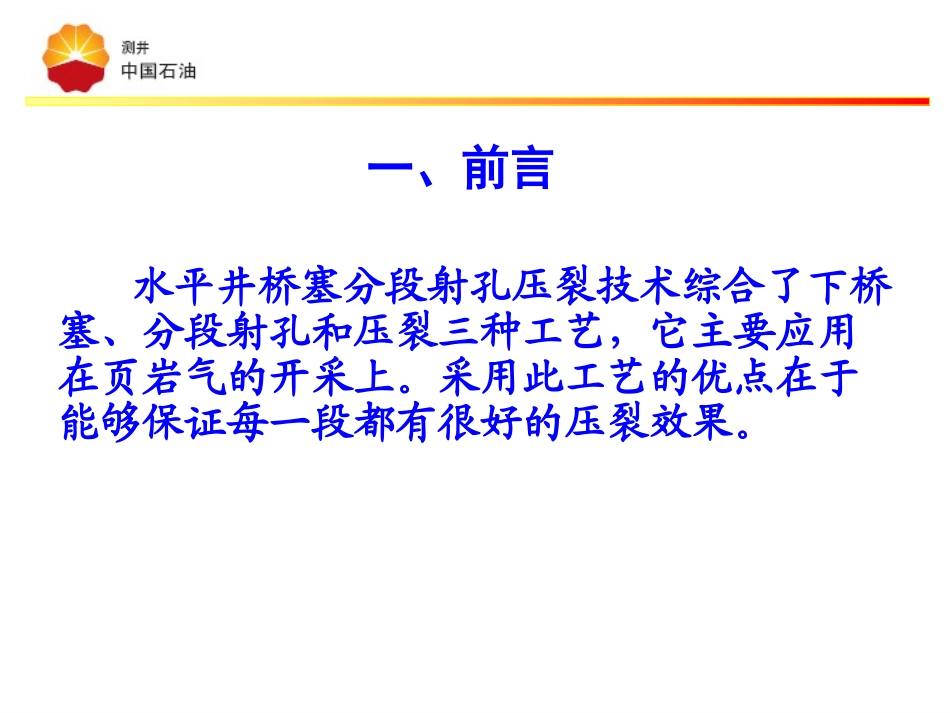

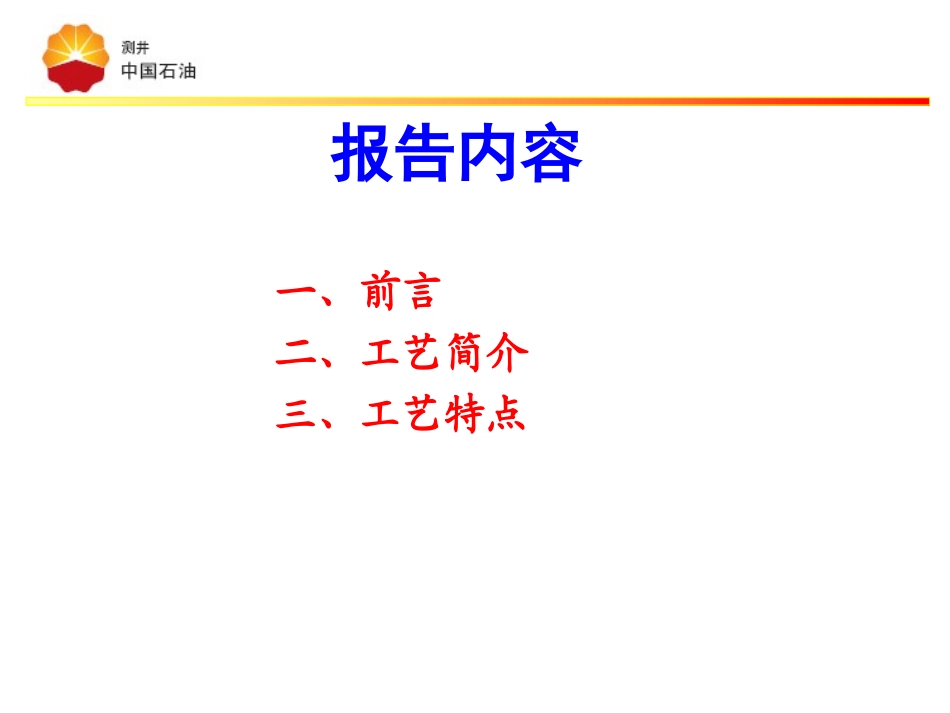

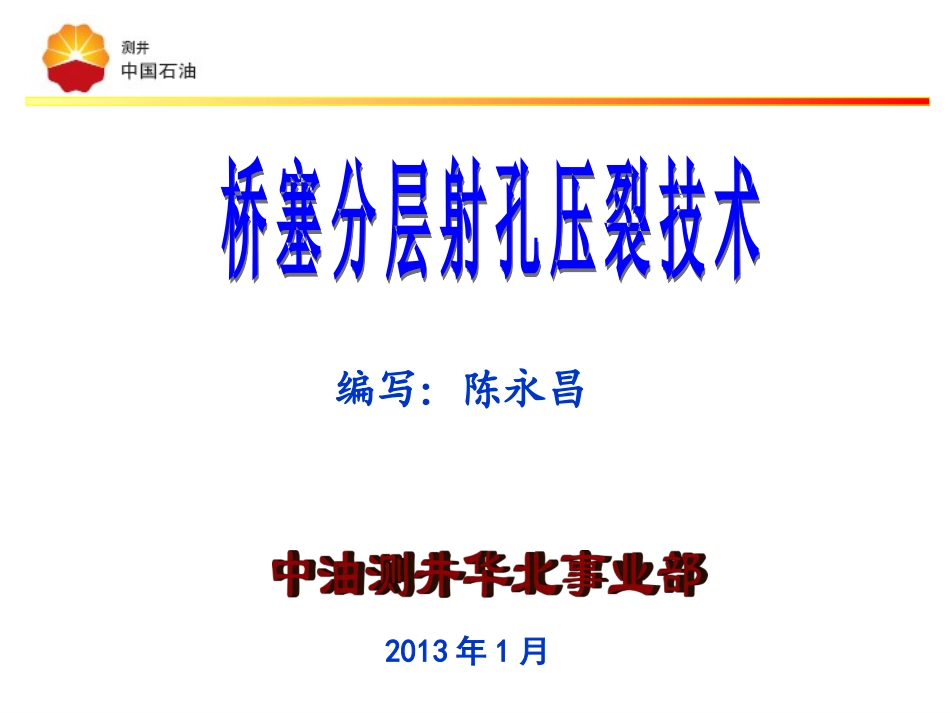

2013年1月编写：陈永昌报告内容一、前言二、工艺简介三、工艺特点水平井桥塞分段射孔压裂技术综合了下桥塞、分段射孔和压裂三种工艺，它主要应用在页岩气的开采上。采用此工艺的优点在于能够保证每一段都有很好的压裂效果。一、前言二、工艺简介1、工艺流程第一次射孔压裂下桥塞、第二次射孔压裂下桥塞、第三次射孔压裂下桥塞、第四次射孔压裂钻塞2、第一次射孔(一般在三层左右)采用爬行器输送枪进行电缆射孔或采用油管传输射孔，射孔层位可能有几层。如果采用电缆电缆射孔需要使用多级点火装置。2、下桥塞与射孔桥塞与射孔枪连接在一起，采用水力泵送方式输送桥塞和射孔枪。需要使用8mm单芯电缆。电缆输送管串实例图电缆输送管串实例图CCL射孔枪多级装置点火头送进工具射孔枪射孔枪第一点火头多级装置桥塞桥塞火头9.5cm+15.5cm桥塞零长10.16m1.5米规格1.69m总长10.72m第一枪：5.7m；第二枪：3.72；第三枪：1.7840cm3、压裂每次射孔后都进行压裂。4、钻塞使用连续油管钻塞。时间工序备注9月12日16:00下第一层射孔枪9月13日2:00校深、打压点火13.5MPa压降至5MPa继续打压升至13.5MPa稳压1min泄压至09月13日9:00-11:00硫化氢溢流防喷演习和压裂演习9月13日17:00小型压裂9月14日上午第一层压裂破裂压力34MPa施工压力29-34MPa停泵压力15MPa施工排量10.0-10.5m3/min砂量46m3前置液量286m3携砂液量1089.7m3顶替液量22.1m3入地层砂量46m3平均砂比4.3%入的液量1397.8m39月14日下午第二层射孔（电缆传输下放射孔枪及桥塞）17:19坐封桥塞17:36射孔枪第一级点火、17:40第二级点火、17:43射孔枪第三级点火9月14日晚上第二层压裂投球坐封2000型压裂车传送凡尔到位，破裂压力33MPa施工压力25-33MPa停泵压力16MPa施工排量10.0-10.5m3/min砂量59m3前置液量332m3携砂液量1381.7m3顶替液量21m3平均砂比4.4%入地液量1734.7m3（入地总液量3212.5m3）9月15日3:07第三层射孔（电缆传输下放射孔枪及桥塞）3:12点火不成功起出检查点火不成原因，6:10坐封桥塞8:13射孔枪第一级点火射孔8:17射孔枪第二级点火射孔8:19射孔枪第三级点火射孔9月15日3:07第三层压裂投球坐封2000型压裂车传送凡尔到位，破裂压力34MPa施工压力23-34MPa停泵压力14MPa施工排量10.0-10.5m3/min砂量59m3前置液量366m3携砂液量1317.5m3顶替液量20m3平均砂比4.4%入地液量1703.5m39月15日第四层射孔（电缆传输下放射孔枪及桥塞）16:20坐封桥塞，16:26射孔枪第一级点火射孔16:30射孔枪第二级点火射孔16:34射孔枪第三级点火射孔）起出射孔枪枪型89孔密19孔数8孔弹型HSC-4500-411T相位角60度应射24发实射16发射孔率67﹪9月15日第四层压裂投球坐封2000型压裂车传送凡尔到位，破裂压力35MPa施工压力24-35MPa停泵压力14MPa施工排量10.0-10.5m3/min砂量59m3前置液量333m3携砂液量1258.5m3顶替液量18.5m3平均砂比4.4%入地液量1610m3累计入地总液量6526m35、建页HF-1井射孔+压裂日志表格三、工艺特点1、使用可钻式桥塞2、使用防喷装置由于射孔枪和工具推进过程中以及坐封和射孔时井口都是带压的，所以必须使用电缆井口防喷装置。防喷管内径应大于桥塞外径。电缆井口防喷装置电缆井口防喷装置((下图是下图是ElmarElmar公司的图片公司的图片))盘根盒（防喷盒）阻流管上工具捕集器防喷管下工具捕集器防喷器BOP注脂控制系统密封脂注入头球阀3、使用多级点火装置电缆射孔多级点火装置用于电射孔中分级引爆射孔枪，只需要一个缆芯。装置装在射孔枪接头内，与下层射孔枪电路连通。下层射孔枪射孔后，井液压力推动开关杆向上运动，微动开关断开下层射孔枪线路，接通上层射孔枪线路。多级点火装置（射孔枪串联接头）多级点火装置（射孔枪串联接头）公接头长：9.5cm；母接头长：15.5cm射孔多级点火装置核心部件射孔多级点火装置核心部件4、无起爆药的爆炸桥丝起爆系统（EBWs）：普通电火工品固有安全性低，含有敏感的起爆药或点火药，在较小的电流作用下就会发火，在非工作时间易被意外引爆。其安全措施繁琐，给生产管理带来很大不便。如海上平台作业，在电起爆作业时，关闭平台通讯以及其他带电作业，可能引起其它不便或安全隐患，降低了整体作业效率，增加了整...
