热力膨胀阀的调整图解VIP免费

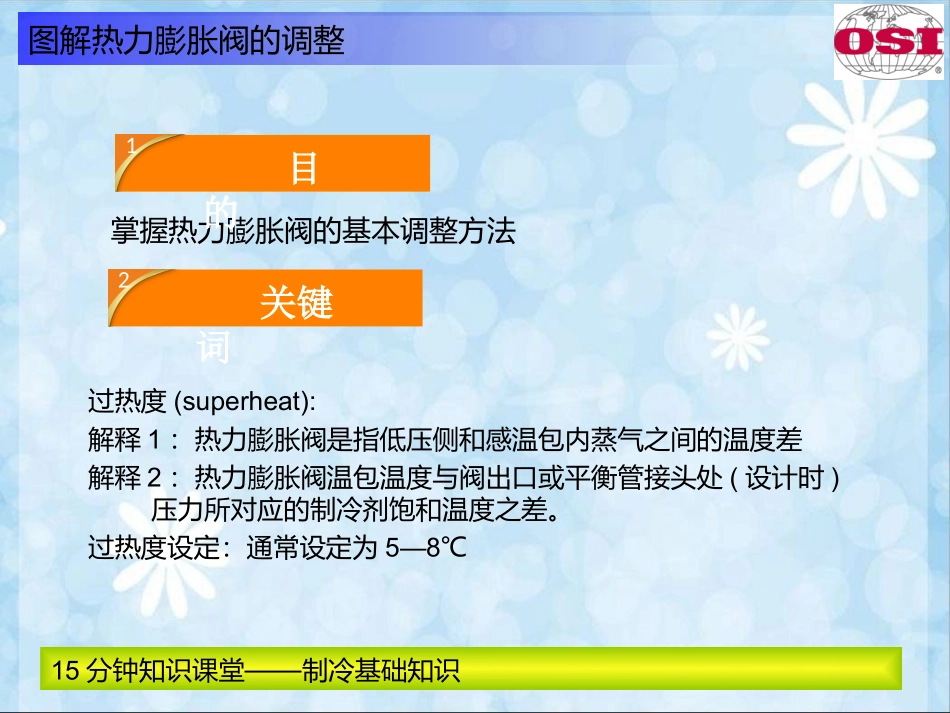

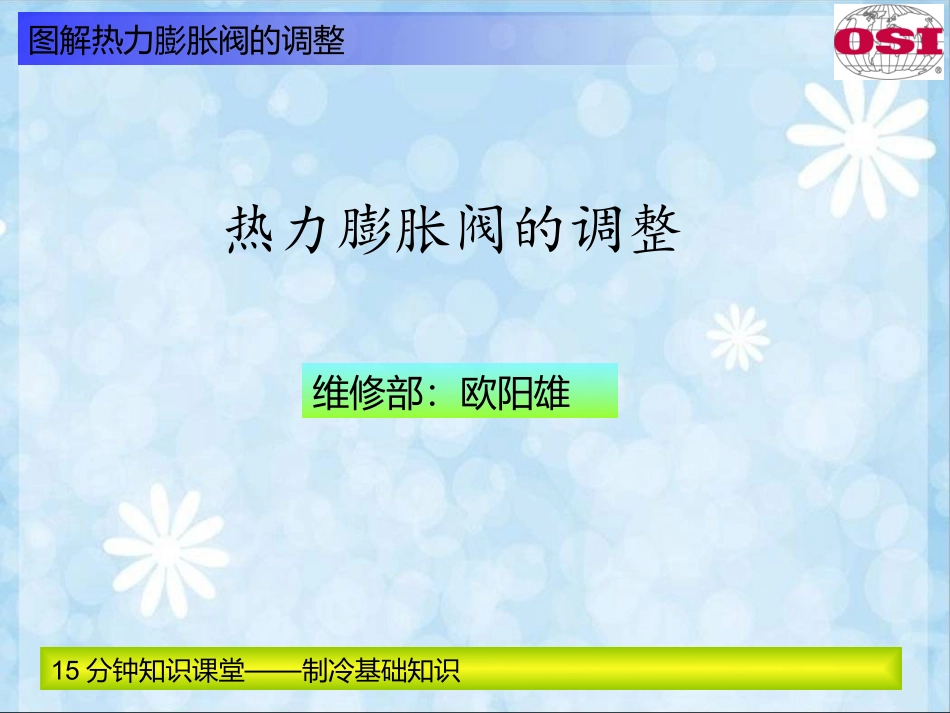

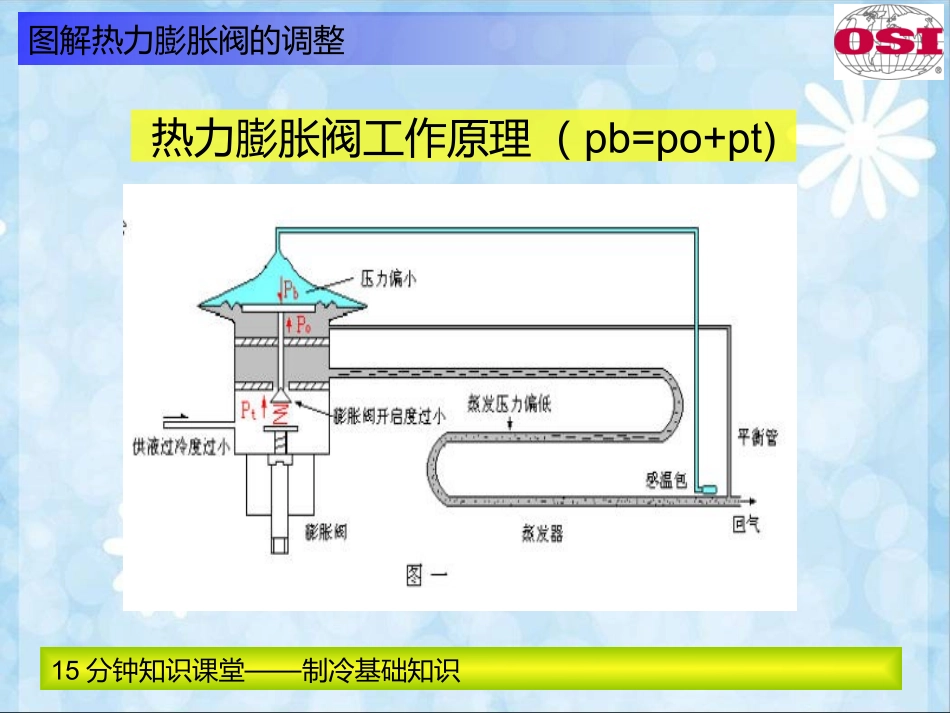

图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识维修部：欧阳雄热力膨胀阀的调整掌握热力膨胀阀的基本调整方法目的1关键词2过热度(superheat):解释1：热力膨胀阀是指低压侧和感温包内蒸气之间的温度差解释2：热力膨胀阀温包温度与阀出口或平衡管接头处(设计时)压力所对应的制冷剂饱和温度之差。过热度设定：通常设定为5—8℃图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识热力膨胀阀工作原理（pb=po+pt)图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识1.调节时千万不可采取大起大落.2.散型齿轮式是用一个小齿轮带动一个大齿轮，调节的圈数比较多，一般可以调2~4圈（一般外调节杆转动4圈内散型齿轮才转一圈).3.压杆式可调圈数比较少，每次按1/2、1/3、1/4圈试着调整。4.每调动膨胀阀一次，一般需15-30分钟的时间才能图解热力膨胀阀一般调整原则图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识调整方法图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识调整方法图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识调整方法一.如果膨胀阀体出口侧及下部呈45℃斜状结霜，入口侧不应结霜，表明调节准确合适。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识调整合适图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识调整合适图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识调整合适图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识调整合适图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识调整合适二.如果调大时结霜形状没有变化，则可能膨胀阀节流孔被部分堵塞必须清洗，清洗后不能留有任何水份，否则可能造成冻堵。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识膨胀阀清洗图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识膨胀阀清洗图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识膨胀阀清洗图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识膨胀阀清洗三、如果膨胀阀体只有出口侧结霜，表明流量过大，应调小；也就是说要往放松弹簧的逆时针方向调整。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识流量过大图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识流量过大图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识流量过大四、如果膨胀阀体全部结霜，表明流量过小，应调大，也就是说要往压紧弹簧的顺时针方向调整。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识流量过小五、如果膨胀阀体只有入口侧结霜，表明阀体入口处过滤网部分被堵塞应清洗。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识过滤网堵塞五、如果膨胀阀体只有入口侧结霜，表明阀体入口处过滤网部分被堵塞应清洗。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识过滤网堵塞六、如果膨胀阀体完全无霜，表明无流量.图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识无流量六.(1)制冷剂漏完或管路中截止阀没打开。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识无流量六.(2)膨胀阀感温探头毛细管漏气。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识无流量六.(4)阀体入口处过滤网部分被堵塞应清洗。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识无流量六.(3)膨胀阀节流孔被堵塞。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识无流量六.(5)用于自动控制的电磁阀损坏或不得电。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识无流量图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识七.还可以通过压缩机吸气管处结霜的形状变化来判断调节大小是否恰当，•A、若白霜结到吸气截止阀处，表明流量过大，应调小；•B、若白霜结不到吸气管，表明流量过小，应调大。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识八.通过低压侧压力值的大小来判断调节大小是否恰当。图解热力膨胀阀的调整15分钟知识课堂——制冷基础知识九.蒸发器盘管结霜的均匀完整状况来判断调节大小是否恰当。图解热力膨胀阀的调整15分钟知识课堂——制冷基础...
