第五章 螺纹联接与螺旋传动wjmVIP免费

第五章  螺纹联接与螺旋传动wjm_第1页
1/145
第五章  螺纹联接与螺旋传动wjm_第2页
2/145
第五章  螺纹联接与螺旋传动wjm_第3页
3/145

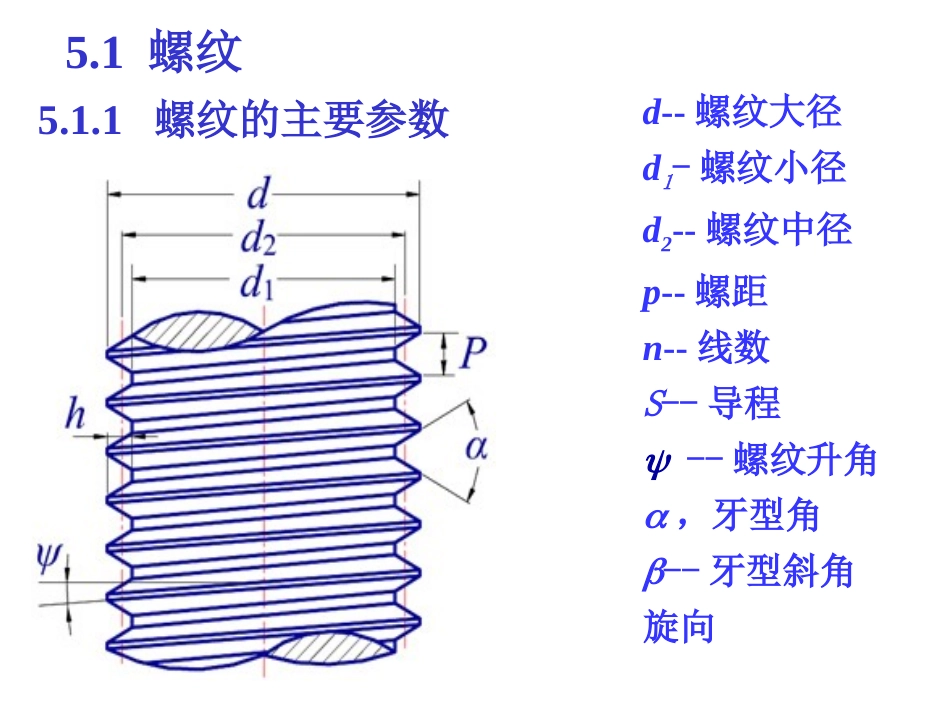

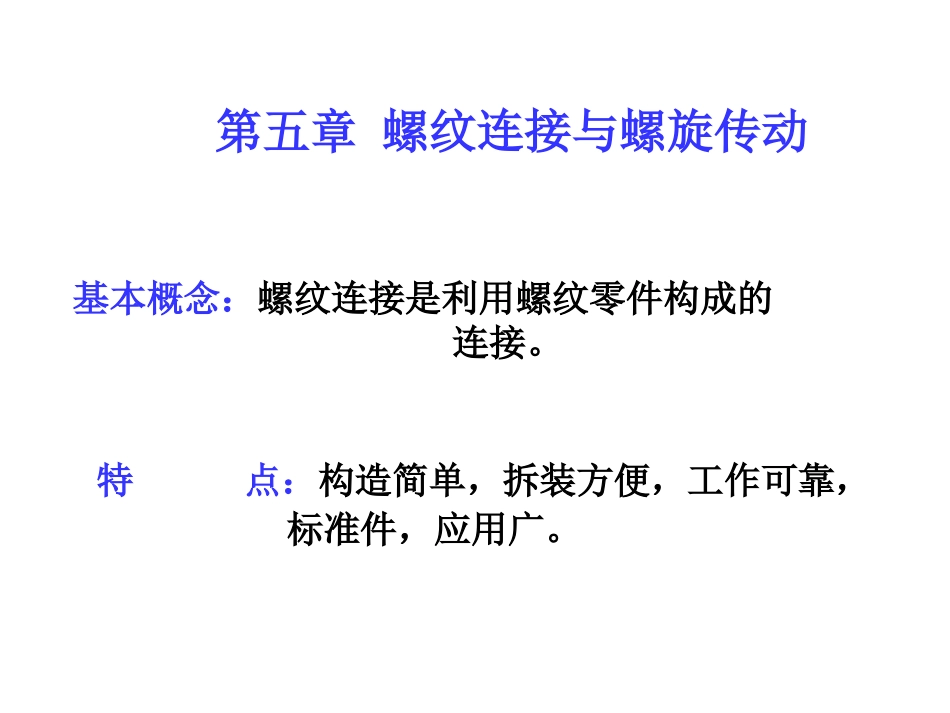

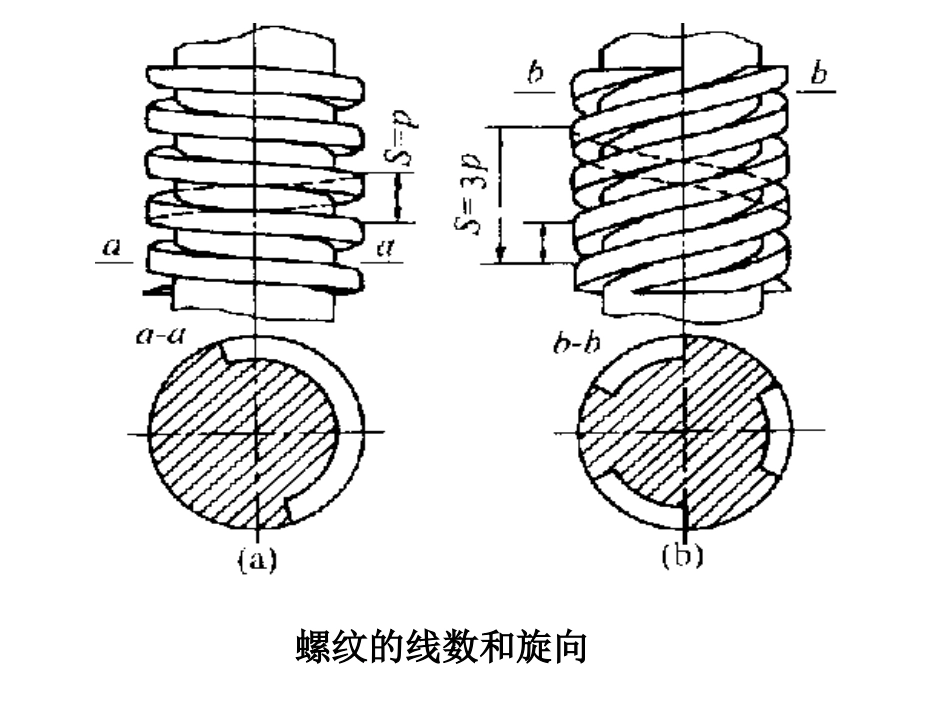

第五章螺纹连接与螺旋传动基本概念:螺纹连接是利用螺纹零件构成的连接。特点:构造简单,拆装方便,工作可靠,标准件,应用广。d--螺纹大径d1-螺纹小径d2--螺纹中径p--螺距n--线数S--导程--螺纹升角,牙型角--牙型斜角旋向5.1.1螺纹的主要参数5.1螺纹螺纹的线数和旋向5.1.2螺纹副的受力关系、效率和自锁圆周力:拧紧时松开时效率:拧紧时松开时tan()tFFtan()tFFtantan()tan()tan自锁条件式中:′--当量摩擦角farctan当量摩擦系数cosffF--轴向力,Nf--摩擦系数5.1.3常用螺纹的特点和应用对螺纹的要求:足够的强度和良好的工艺性联接螺纹:自锁管螺纹:紧密性、气密性传动螺纹:效率高调整螺纹:精度高起重螺纹:效率高、自锁性好螺纹的分类:按牙形:三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹、管螺纹按母体形状:圆柱螺纹、圆锥螺纹1、普通螺纹(代号:MGB192-81)特点:螺纹的牙型角=2=60。因牙型角大,所以当量摩擦系数大,自锁性能好,主要用于连接。细牙螺纹与粗牙螺纹的比较粗牙:常用细牙的缺点:牙小,相同载荷下磨损快,易脱扣。细牙:自锁性能更好。常用于承受冲击、振动及变载荷、或空心、薄壁零件上及微调装置中。2、矩形螺纹特点:牙形为正方形,=0,所以效率高,用于传动,牙根强度弱,加工困难,常被梯形螺纹代替。3、梯形螺纹(代号:T特点:=2=30。比矩形螺纹效率略低。牙根强度高,易于对中,易于制造,剖分螺母可消除间隙,在螺旋传动中有广泛应用。rGB192-81)4、锯齿形螺纹(代号:SJB923-66)特点:工作边=3,非工作边=30,便于加工。它综合了矩形螺纹效率高和梯形螺纹牙根强度高的优点,能承受较大的载荷,但只能用于单向传动。5、圆柱管螺纹特点:用于管件连接的三角螺纹,=55可在密封面间加填料等来密封,密封性好,适用于压强在1.6MPa以下的连接。6、圆锥螺纹特点:螺纹均布在锥度为1:16的管上,=55或60螺纹面间没有间隙,不用填料,靠牙变形,密封性好,适用于高温、高压的连接。7、其它螺纹主要用于金属薄板的连接普通螺栓连接绞制孔螺栓连接普通螺栓连接螺栓和孔壁有间隙孔的加工精度低。绞制孔螺栓连接螺杆与孔用过渡配合,承受轴向载荷孔需精制。可起定位作用。5.2螺纹连接的基本类型与标准螺纹连接件5.2.1螺纹连接的基本类型1、螺栓连接特点:被连接件不宜做成通孔。不宜经常拆卸。拧入深度:铜或青铜:H=d铸铁:H=1.25~1.5d铝合金:H=1.5~2.5d2、螺钉连接特点:被连接件不宜做成通孔又需要经常拆卸或用螺钉无法安装。拧入深度:铜或青铜:H=d铸铁:H=1.25~1.5d铝合金:H=1.5~2.5d3、双头螺柱连接4、紧定螺钉连接旋入被连接件的螺纹孔中,顶住另一被连接件的表面或凹坑。固定两个零件或传递不大的力矩。5、其它特殊结构的螺纹连接地脚螺栓吊环螺钉T型槽螺栓5.2.2标准螺纹连接件制造精度分为A、B、C三级,A级最高,用于重要连接。C级用于一般连接。各种螺栓双头螺柱各种螺钉各种螺钉紧定螺钉的头部和末端各种螺母与垫片5.2.3螺纹连接零件常用材料和机械性能等级1、常用材料:普通连接:普通碳素结构钢和优质碳素结构钢,如:Q215、Q235和10、15、35、45号钢。变载荷或有冲击、振动的重要连接:合金钢,如:40Cr、15MnVB、30CrMnSi。螺母材料一般较相配合的螺栓的硬度低20~40HBS,以减少螺栓磨损。2、螺栓、螺钉、螺柱、螺母性能等级5.3螺纹连接的预紧1、预紧的作用:预紧可使连接在承受工作载荷之前就受到预紧力F`的作用,以防止连接受载后被连接件之间出现间隙或横向滑移。预紧也可以防松。2、控制预紧力的目的:预紧力过大,会使连接超载。预紧力不足,可能导致连接失效。重要的螺栓应控制预紧力。拧紧螺母时的力矩和预紧力3、拧紧力矩和预紧力的计算21TTT2)tan(21dFT20213031231dDdDFfTdFkdFdDdDdfddTt20213031232)tan(21螺纹副摩擦力矩螺母与被连件摩擦力矩拧紧力矩20213031232)tan(21dDdDdfddktdFT2.0dTF2.0当钢制螺纹M10~M68时,...
