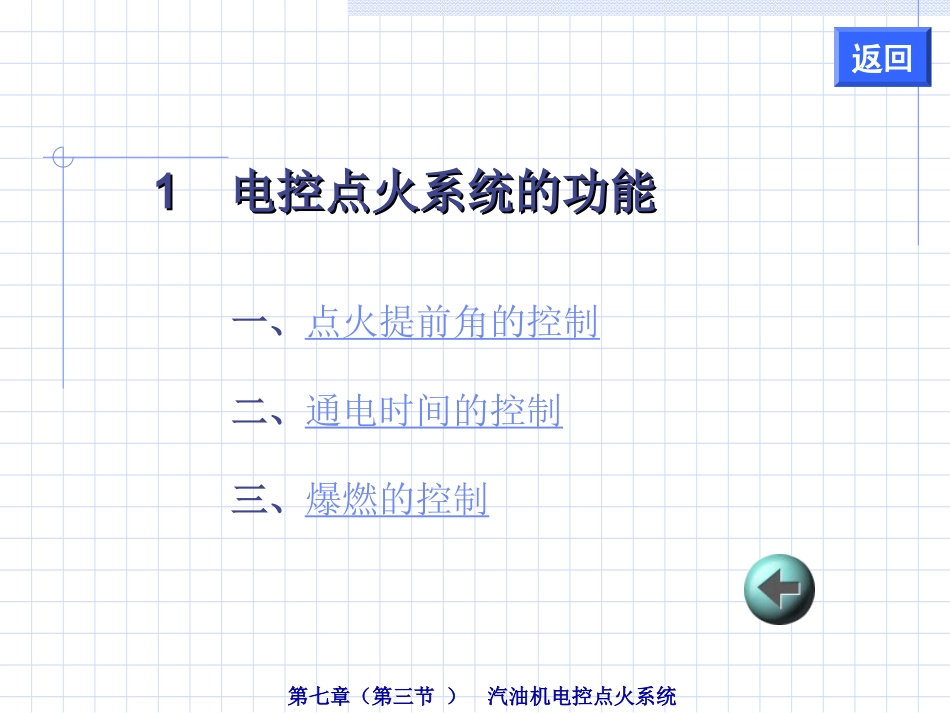

第七章（第三节）汽油机电控点火系统1电控点火系统的功能2点火系统的组成与工作原理3电控点火系统主要元件的构造与维修第三节汽油机电控点火系统返回第七章（第三节）汽油机电控点火系统11电控点火系统的功能电控点火系统的功能一、点火提前角的控制二、通电时间的控制三、爆燃的控制返回第七章（第三节）汽油机电控点火系统一、点火提前角的控制1．点火提前角对发动机性能的影响2．最佳点火提前角确定依据3．控制点火提前角的基本方法4．点火提前角的修正返回第七章（第三节）汽油机电控点火系统1．点火提前角对发动机性能的影响点火提前角是从火花塞发出电火花，到该缸活塞运行至压缩上止点时曲轴转过的角度。当汽油机保持节气门开度、转速以及混合气浓度一定时，汽油机功率和耗油率随点火提前角的改变而变化。对应于发动机每一工况都存在一个“最佳”点火提前角适当点火提前角，可使发动机每循环所做的机械功最多（曲线阴影部分）返回第七章（第三节）汽油机电控点火系统发动机转速发动机转速随着转速的升高点火提前角增大。采用电控点火系统，更接近理想的点火提前角。发动机负荷发动机负荷歧管压力高（真空度小、负荷大），点火提前角小，反之点火提前角大。采用电控点火（ESA）系统时，可以使发动机的实际点火提前角接近于理想的点火提前角。燃料性质燃料性质汽油辛烷值越高，抗爆性越好，点火提前角可增大，反之应减小。其他因素其他因素燃烧室形状、燃烧室内温度、空燃比、大气压力、冷却水温度。2．最佳点火提前角确定依据返回第七章（第三节）汽油机电控点火系统发动机起动时，按ECU内存储的初始点火提前角（设定值）对点火提前角进行控制。起动时点火提前角的设定值随发动机而异，对一定的发动机而言，起动时的点火提前角是固定的，一般为10°左右。发动机正常运转时（起动后），主ECU根据发动机的转速和负荷信号，确定基本点火提前角，并根据其他有关信号进行修正，最后确定实际的点火提前角，并向电子点火控制器输出点火执今信号，以控制点火系的工作。3．控制点火提前角的基本方法返回第七章（第三节）汽油机电控点火系统发动机起动过程中，进气管绝对压力传感器信号或空气流量计信号不稳定，ECU无法正确计算点火提前角，一般将点火时刻固定在设定的初始点火提前角。此时的控制信号主要是发动机转速信号（Ne信号）和起动开关信号（STA信号）。4．起动时点火提前角的控制返回第七章（第三节）汽油机电控点火系统5．起动后基本点火提前角的确定发动机起动后怠速运转时，ECU根据节气门位置传感器信号（IDL信号）、发动机转速传感器信号（Ne信号）和空调开关信号（A／C信号）确定基本点火提前角。发动机起动后在除怠速以外的工况下运转时，ECU根据发动机的转速和负荷（单位转数的进气量或基本喷油量）确定基本点火提前角。返回第七章（第三节）汽油机电控点火系统不同的发动机控制系统中，对点火提前角的修正项目和修正方法也不同。修正方法有修正系数法和修正点火提前角法两种。主要修正项目有：（1）水温修正；（2）怠速稳定修正；（3）空燃比反馈修正。6．点火提前角的修正返回第七章（第三节）汽油机电控点火系统（1）水温修正水温修正又可分为暖机修正和过热修正。发动机冷车起动后的暖机过程中，随冷却水温的提高，混合气的燃烧速度加快，燃烧过程所占的曲轴转角减小，点火提前角也应适当减小，如右图所示。返回第七章（第三节）汽油机电控点火系统ECU根据实际转速与目标转速的差来修正点火提前角，低于目标转速，应增大点火提前角，反之，推迟点火提前角。控制信号有：发动机转速信号（Ne信号）、节气门位置传感器信号（IDL信号）、车速传感器信号（SPD信号）、空调开关信号（A／C信号）（2）怠速稳定修正返回第七章（第三节）汽油机电控点火系统由于空燃比反馈控制系统，是根据氧传感器的反馈信号调整喷油量的多少来达到最佳空燃比控制的，所以这种喷油量的变化必然带来发动机转速的变化。为了稳定发动机转速，点火提前角需根据喷油量的变化进行修正，如右图所示。（3）空燃比反馈修正返回第七章（第三节）汽油机电控点火系统二、通电时间控制1．通...
