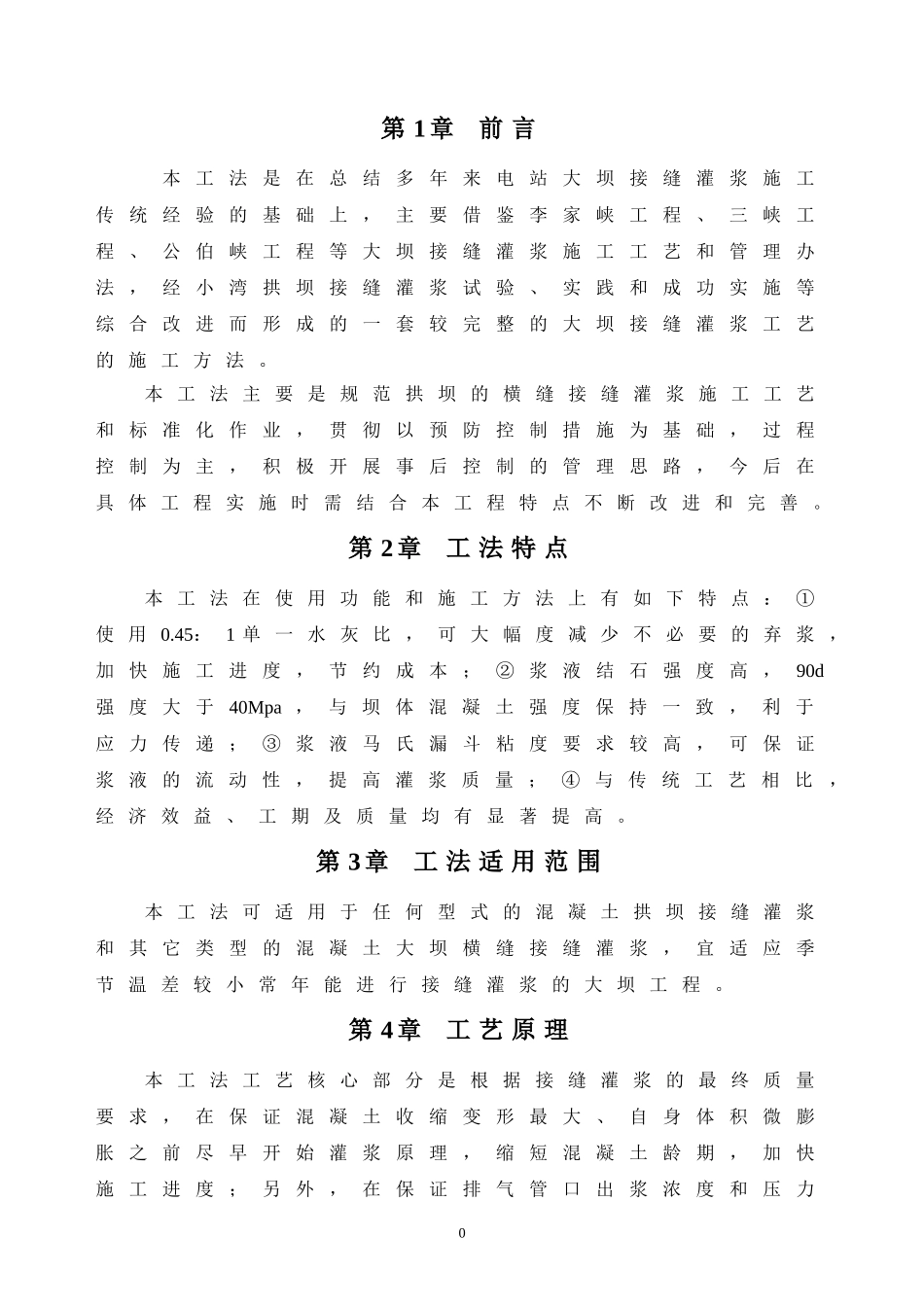

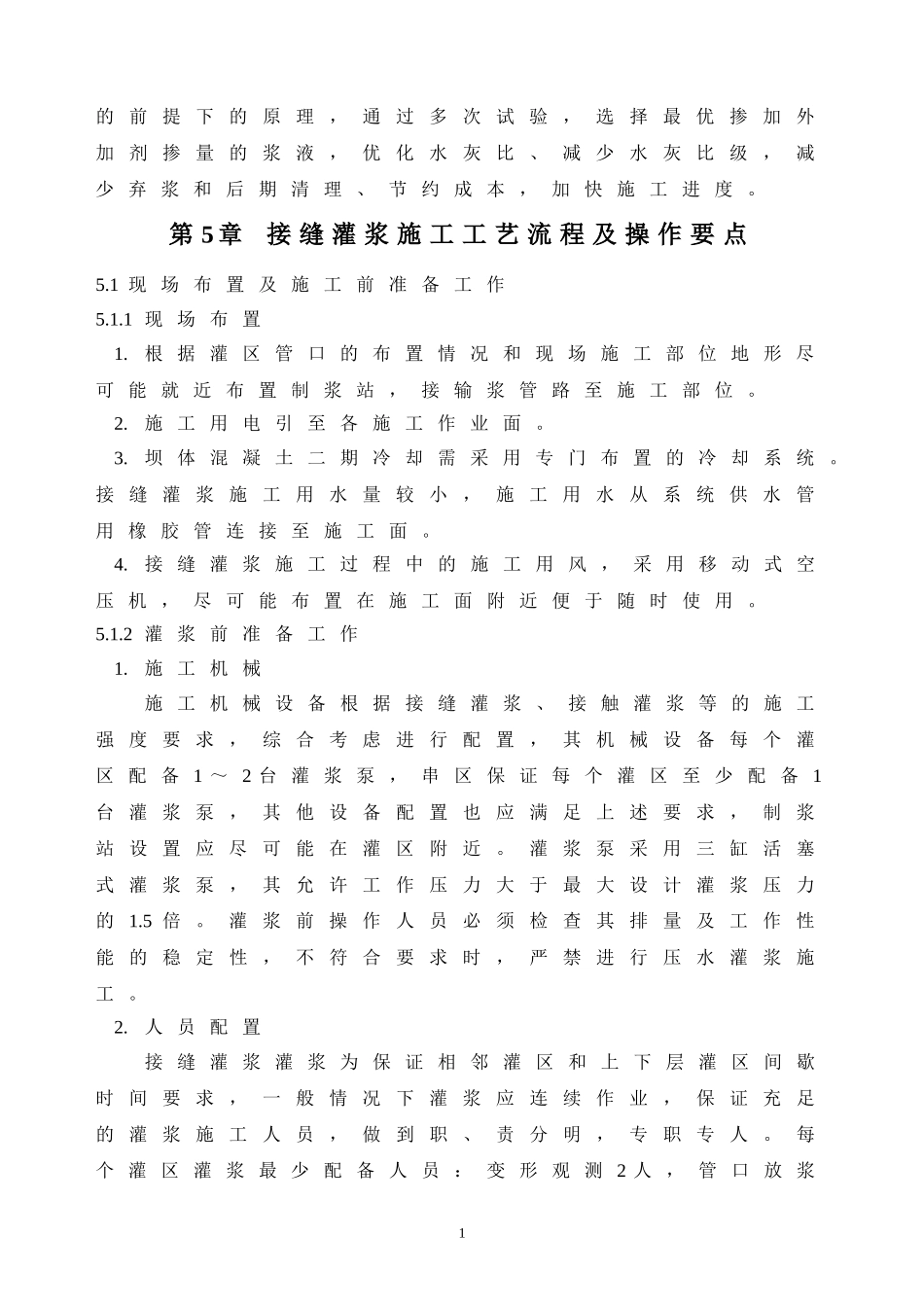

第1章前言本工法是在总结多年来电站大坝接缝灌浆施工传统经验的基础上，主要借鉴李家峡工程、三峡工程、公伯峡工程等大坝接缝灌浆施工工艺和管理办法，经小湾拱坝接缝灌浆试验、实践和成功实施等综合改进而形成的一套较完整的大坝接缝灌浆工艺的施工方法。本工法主要是规范拱坝的横缝接缝灌浆施工工艺和标准化作业，贯彻以预防控制措施为基础，过程控制为主，积极开展事后控制的管理思路，今后在具体工程实施时需结合本工程特点不断改进和完善。第2章工法特点本工法在使用功能和施工方法上有如下特点：①使用0.45：1单一水灰比，可大幅度减少不必要的弃浆，加快施工进度，节约成本；②浆液结石强度高，90d强度大于40Mpa，与坝体混凝土强度保持一致，利于应力传递；③浆液马氏漏斗粘度要求较高，可保证浆液的流动性，提高灌浆质量；④与传统工艺相比，经济效益、工期及质量均有显著提高。第3章工法适用范围本工法可适用于任何型式的混凝土拱坝接缝灌浆和其它类型的混凝土大坝横缝接缝灌浆，宜适应季节温差较小常年能进行接缝灌浆的大坝工程。第4章工艺原理本工法工艺核心部分是根据接缝灌浆的最终质量要求，在保证混凝土收缩变形最大、自身体积微膨胀之前尽早开始灌浆原理，缩短混凝土龄期，加快施工进度；另外，在保证排气管口出浆浓度和压力0的前提下的原理，通过多次试验，选择最优掺加外加剂掺量的浆液，优化水灰比、减少水灰比级，减少弃浆和后期清理、节约成本，加快施工进度。第5章接缝灌浆施工工艺流程及操作要点5.1现场布置及施工前准备工作5.1.1现场布置1.根据灌区管口的布置情况和现场施工部位地形尽可能就近布置制浆站，接输浆管路至施工部位。2.施工用电引至各施工作业面。3.坝体混凝土二期冷却需采用专门布置的冷却系统。接缝灌浆施工用水量较小，施工用水从系统供水管用橡胶管连接至施工面。4.接缝灌浆施工过程中的施工用风，采用移动式空压机，尽可能布置在施工面附近便于随时使用。5.1.2灌浆前准备工作1.施工机械施工机械设备根据接缝灌浆、接触灌浆等的施工强度要求，综合考虑进行配置，其机械设备每个灌区配备1～2台灌浆泵，串区保证每个灌区至少配备1台灌浆泵，其他设备配置也应满足上述要求，制浆站设置应尽可能在灌区附近。灌浆泵采用三缸活塞式灌浆泵，其允许工作压力大于最大设计灌浆压力的1.5倍。灌浆前操作人员必须检查其排量及工作性能的稳定性，不符合要求时，严禁进行压水灌浆施工。2.人员配置接缝灌浆灌浆为保证相邻灌区和上下层灌区间歇时间要求，一般情况下灌浆应连续作业，保证充足的灌浆施工人员，做到职、责分明，专职专人。每个灌区灌浆最少配备人员：变形观测2人，管口放浆1和记录6人，通水平压记录4人，灌浆泵操作和记录4人，制浆站4人，通讯负责1人，电工、辅助工种各2人，二、三检2～3人，现场协调指挥1人，总计每个灌区灌浆时至少有30人，串区灌浆时施工人员相应增加。为保证灌浆的正常进行，在施工前，选择有经验的熟练工人从事接缝灌浆管路的安装、通试和灌浆工作，并对所从事工作的施工人员进行技术交底工作；同时要作好施工材料、机械设备配备、材料准备等工作，做到分工明确，职责分明，人员稳定，保证施工顺利有序进行。3.检查压力表及密度计是否正常，压力表是否满足压力表量程是灌浆压力的2～2.5倍的规定，回浆管的压力表与灌浆管路间是否设隔浆装置。4.检验设备（比重计、比重称、粘度计等）是否满足施工要求。5.变形观测装置是否安装到位，仪表是否正常。6.各作业班组必须配备班长、记录员、熟练操作工人、辅工等。各班(白、夜班)必须有施工技术质检人员、调度、电工、修理工值班，并指定专人统一协调指挥。7.按设计要求对接缝灌浆中热普硅水泥浆液0.45：1的粘度和强度进行室内和现场试验，最终满足马氏粘度40s左右和90天龄期强度M40的要求。8.接缝灌浆“准灌证”必须资料齐全，经监理工程师现场复核并审签后方可进行接缝灌浆。5.2总体施工工艺灌浆管路连接安装→灌浆系统的检查和维护→冷却水管及灌浆管路交接→二期通水冷却→闷温检查→灌区封闭通水检查→缺陷灌区处理→预灌性压水检查→缝面充水浸泡及冲洗→灌浆→灌后检查...
