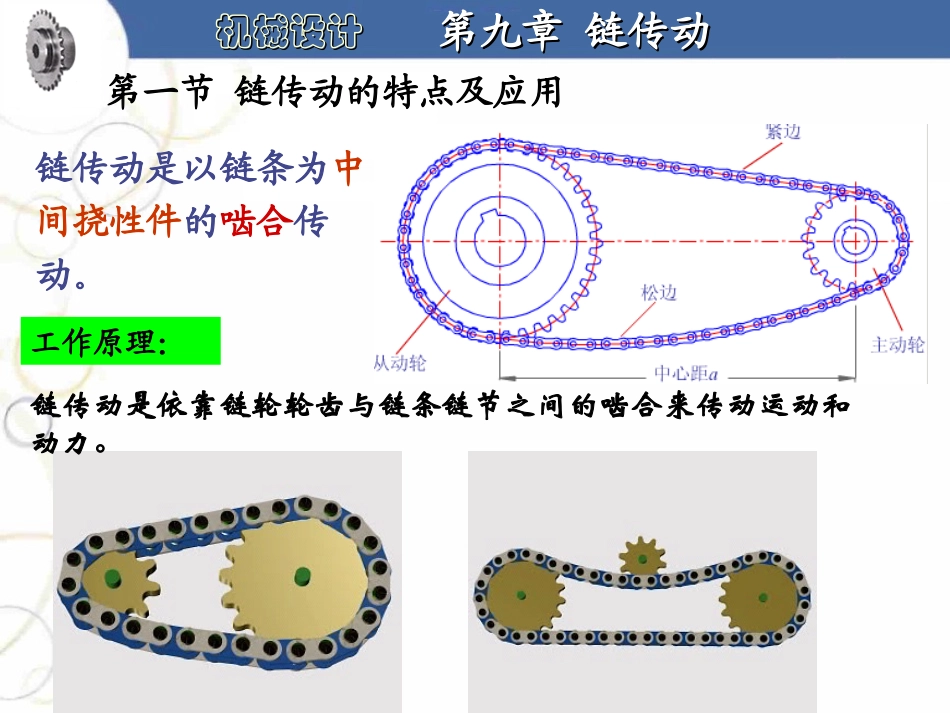

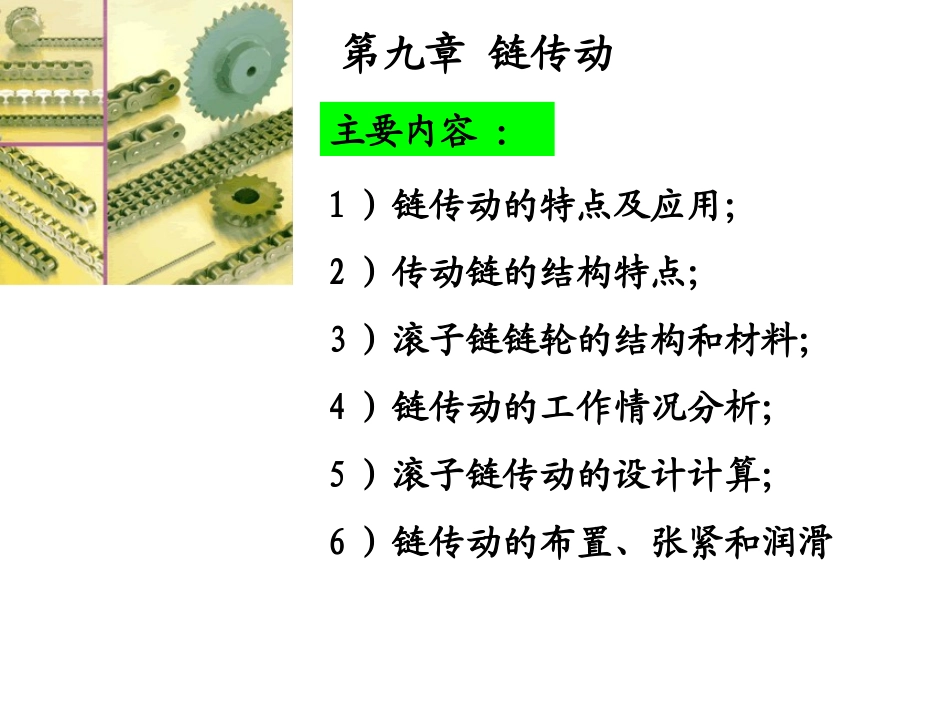

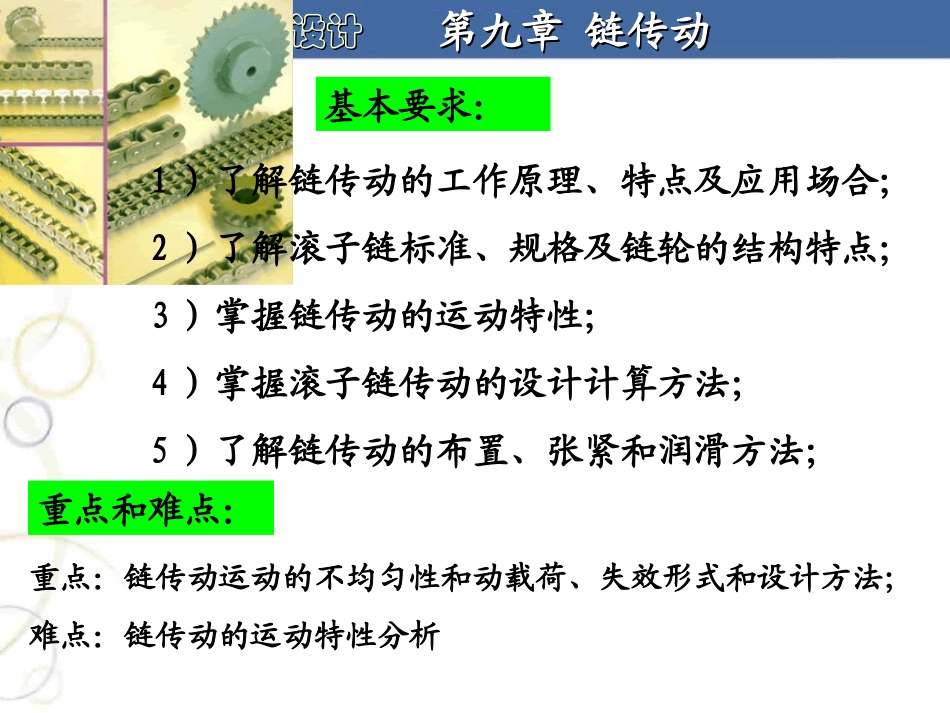

第九章链传动主要内容：1）链传动的特点及应用；2）传动链的结构特点；3）滚子链链轮的结构和材料；4）链传动的工作情况分析；5）滚子链传动的设计计算；6）链传动的布置、张紧和润滑机械设计机械设计第九章链传动第九章链传动基本要求：1）了解链传动的工作原理、特点及应用场合；2）了解滚子链标准、规格及链轮的结构特点；3）掌握链传动的运动特性；4）掌握滚子链传动的设计计算方法；5）了解链传动的布置、张紧和润滑方法；重点和难点：重点：链传动运动的不均匀性和动载荷、失效形式和设计方法；难点：链传动的运动特性分析机械设计机械设计第九章链传动第九章链传动第一节链传动的特点及应用链传动是以链条为中间挠性件的啮合传动。链传动是依靠链轮轮齿与链条链节之间的啮合来传动运动和动力。工作原理：机械设计机械设计第九章链传动第九章链传动与带传动相比，链传动的优点：1.传动比准确；无滑动，效率高（=0.950.98）；2.在同样条件下，结构比较紧凑；（能传递更大的功率）3.对轴的压力小；4.能在高温、低速及恶劣环境下工作。与齿轮传动相比，链传动的优点：1.中心距大；2.制造、安装精度低成本低1.瞬时传动比不是常数，传动平稳性差；2.工作时有冲击、振动和噪音；适用于低速3.无过载保护作用。链传动的主要缺点：机械设计机械设计第九章链传动第九章链传动一般：P＜100kW，v＜15m/s，i＜8不宜用于载荷变化大和急促反向的传动。用于中心距较大，要求平均传动比不变，而不宜采用齿轮或带传动场合。应用在自行车、摩托车挖掘机（恶劣工作条件）其它低速重载场合链传动可广泛应用于工况较为恶劣、传动比精度要求不是很高的农业、矿业、冶金、起重、运输、石油、化工、森工和环卫机械中。机械设计机械设计第九章链传动第九章链传动机械设计机械设计第九章链传动第九章链传动链的种类传动链——一般机械传动，v≤20m/s传动链起重链——提升重物，v≤0.25m/s起重链输送链——移动重物，v=2-4m/s输送链机械设计机械设计第九章链传动第九章链传动第二节传动链的结构特点传动链工作性质的不同，分为：滚子链（套筒滚子链）、齿形链机械设计机械设计第九章链传动第九章链传动一、滚子链•结构：自由滚动，减小摩擦，磨损内、外链板呈“8”字形：等强度，↓惯性力等强度，↓惯性力内链节内链节外链节外链节形成铰链形成铰链机械设计机械设计第九章链传动第九章链传动偶数链节常用奇数链节需用过度链节，产生附加弯矩产生附加弯矩,,承载↓，承载↓，避免采用奇数链节避免采用奇数链节大节距小节距机械设计机械设计第九章链传动第九章链传动机械设计机械设计第九章链传动第九章链传动机械设计机械设计第九章链传动第九章链传动主要参数：1）链节距链节距pp——基本参数p↑——尺寸↑p=链号×25.4/16（mm）2）链节数Lp整数，一般为偶数偶数。3）排数zp单排链排数↑—承载↑但：排数↑↑—承载不均排数↑↑—承载不均，zp≯3-4多排链机械设计机械设计第九章链传动第九章链传动滚子链已标准化标准化：P167表9-1例：滚子链08A—1×88GB2431—1983A系列、节距p=12.7mm，单排，88节二、齿形链承受冲击能力比滚子链好，噪音低，平稳——“无声链无声链”带外导板带内导板GB1243.1—1983×链号排数链节数标准编号名称机械设计机械设计第九章链传动第九章链传动二、齿形链带外导板带内导板特点：1）传动平稳、无噪声，承受冲击性能好，工作可靠；2）结构复杂，制造困难，价格高。应用：高速、大传动比、大中心距、运动精度要求高的场合机械设计机械设计第九章链传动第九章链传动第三节滚子链链轮的结构和材料一、链轮的基本参数及主要尺寸：基本参数：tpddpz,,,,1主要尺寸及计算公式：见P170表9-3、9-4关键尺寸是分度圆，其关系为：)/180sin(/0zpd机械设计机械设计第九章链传动第九章链传动端面齿形为三圆弧一直线，采用标准刀具加工，只需给出基本参数：tpddpz,,,,1二、滚子链链轮的齿形轴面齿形应在零件工作图上画出。轴面齿形尺寸见P170表9-4。机械设计机械设计第九章链传动第九章链传动maxkd•一般采用中碳钢制造，表面最好硬化；•载荷和速度较大时，可采...
