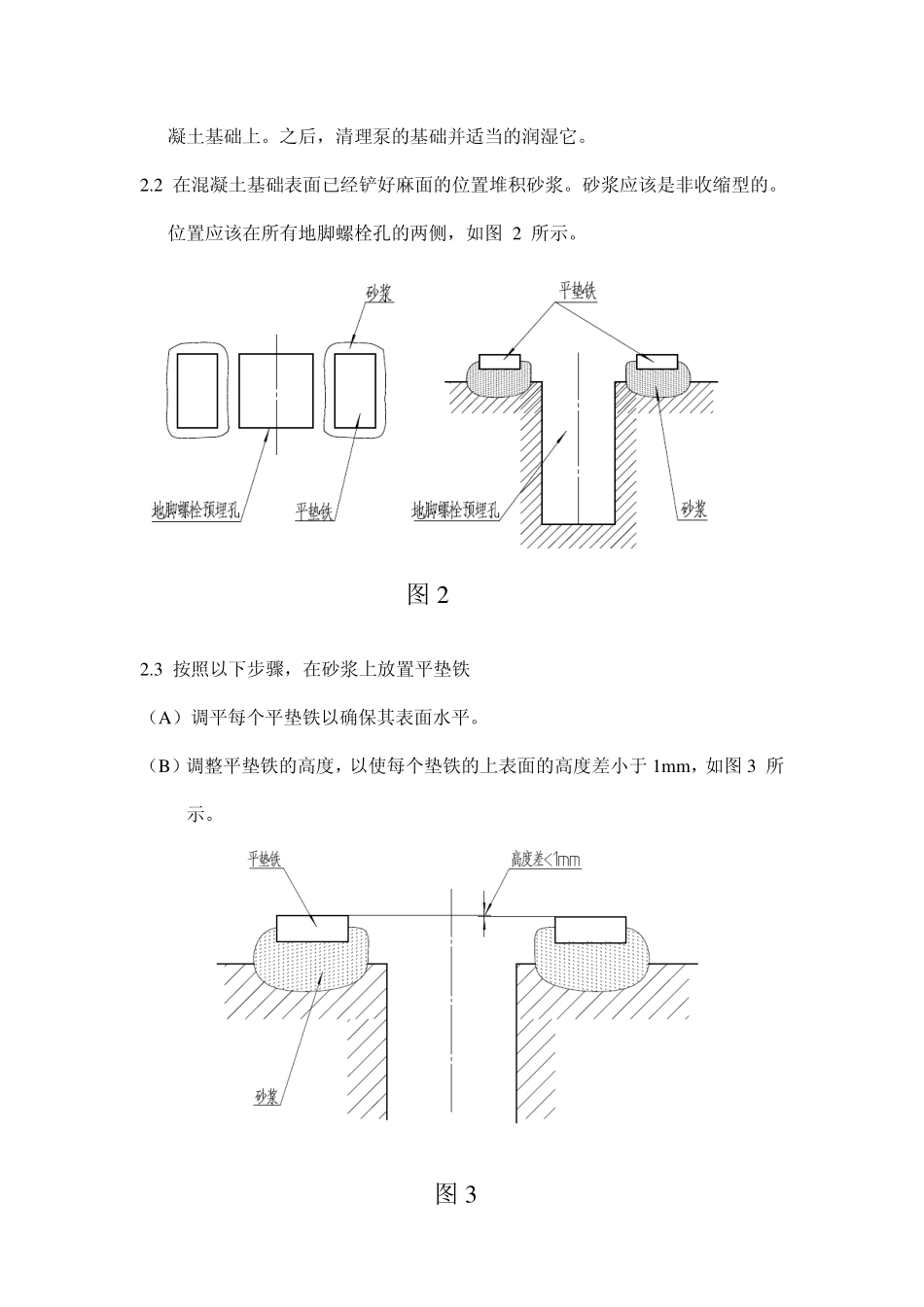

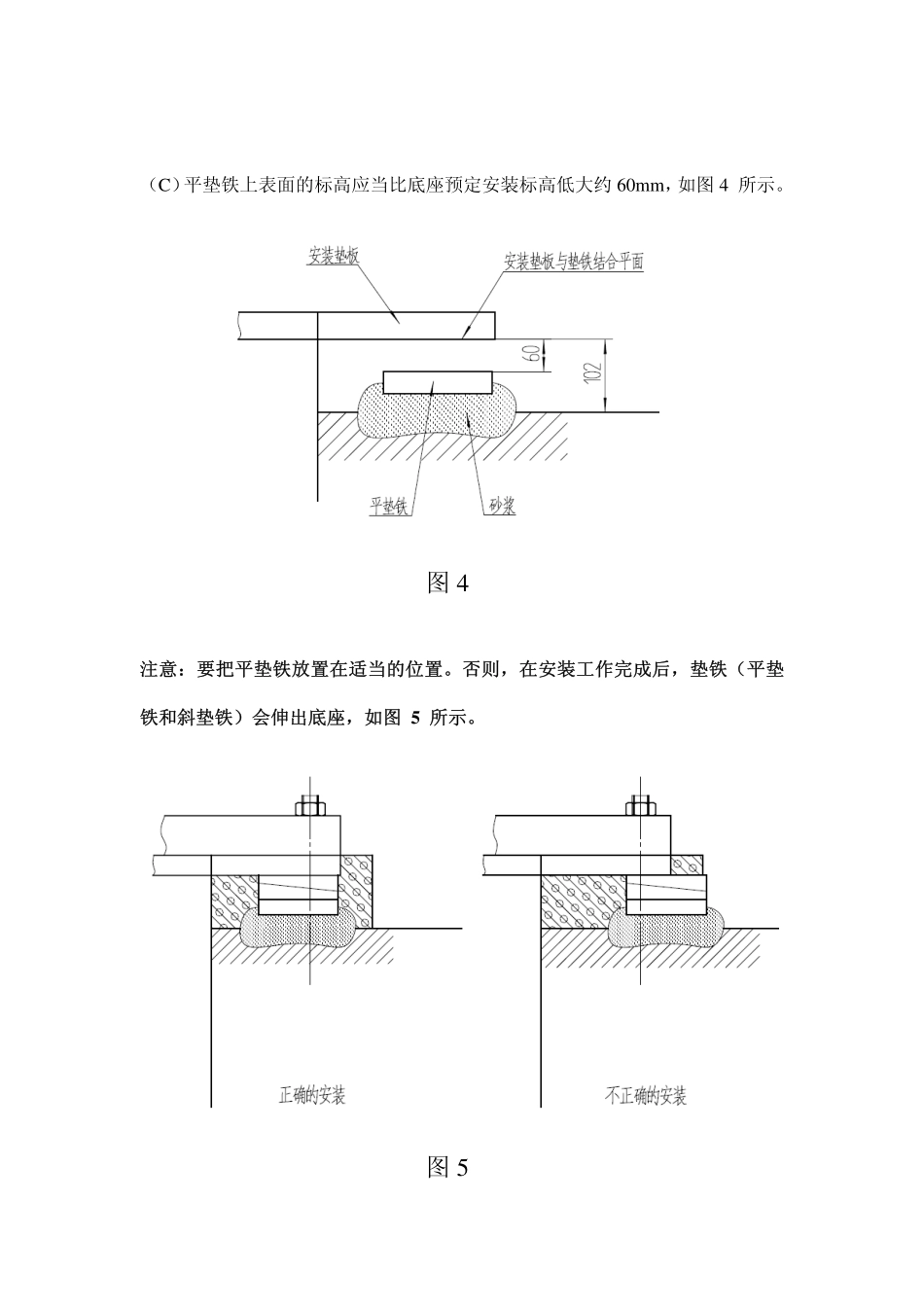

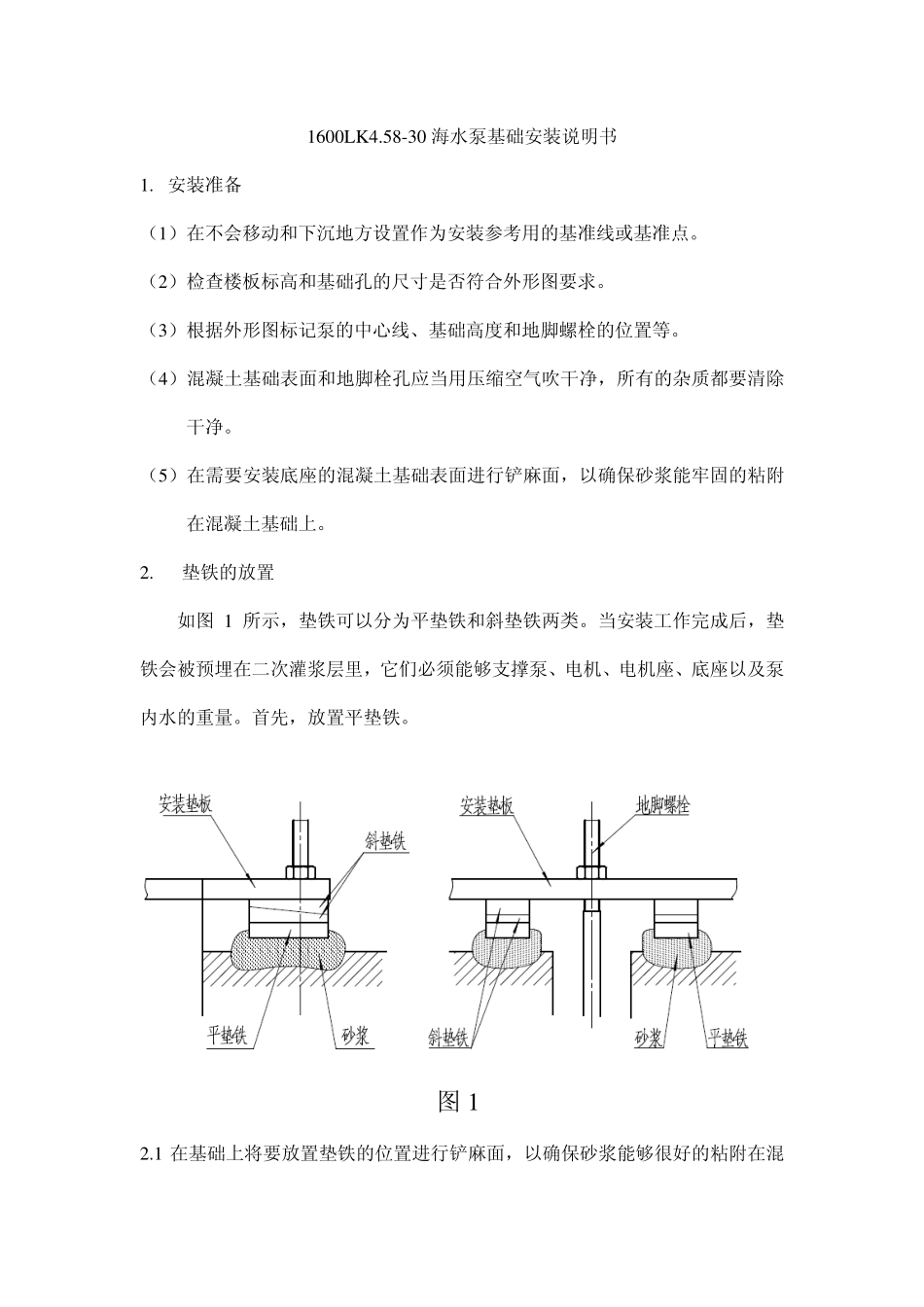

1600LK4.58-30海水泵基础安装说明书1.安装准备（1）在不会移动和下沉地方设置作为安装参考用的基准线或基准点。（2）检查楼板标高和基础孔的尺寸是否符合外形图要求。（3）根据外形图标记泵的中心线、基础高度和地脚螺栓的位置等。（4）混凝土基础表面和地脚栓孔应当用压缩空气吹干净，所有的杂质都要清除干净。（5）在需要安装底座的混凝土基础表面进行铲麻面，以确保砂浆能牢固的粘附在混凝土基础上。2.垫铁的放置如图1所示，垫铁可以分为平垫铁和斜垫铁两类。当安装工作完成后，垫铁会被预埋在二次灌浆层里，它们必须能够支撑泵、电机、电机座、底座以及泵内水的重量。首先，放置平垫铁。2.1在基础上将要放置垫铁的位置进行铲麻面，以确保砂浆能够很好的粘附在混图1凝土基础上。之后，清理泵的基础并适当的润湿它。2.2在混凝土基础表面已经铲好麻面的位置堆积砂浆。砂浆应该是非收缩型的。位置应该在所有地脚螺栓孔的两侧，如图2所示。2.3按照以下步骤，在砂浆上放置平垫铁（A）调平每个平垫铁以确保其表面水平。（B）调整平垫铁的高度，以使每个垫铁的上表面的高度差小于1mm，如图3所示。图2图3（C）平垫铁上表面的标高应当比底座预定安装标高低大约60mm，如图4所示。注意：要把平垫铁放置在适当的位置。否则，在安装工作完成后，垫铁（平垫铁和斜垫铁）会伸出底座，如图5所示。图5图42.4在地脚螺栓孔的内侧组装一个木框，如图6所示。木框细节如图7所示。2.5在刚刚安装的平垫铁上放置斜垫铁，位置如图8所示。图6图7斜铁垫2.6垫铁的尺寸准备斜垫铁和平垫铁，如图9所示：每台泵40件(20付)3.安装垫板预安装3.1标记好安装垫板中心线3.2将一根钢棒穿过地脚螺栓下端的孔中(作用有两点：1、加强垫脚螺栓与混凝土的连接长度；2、固定地脚螺栓在孔里的位置)，钢棒的长度略小于孔宽，吊起安装垫板，将地脚螺栓穿过安装垫板上相应的孔里。然后，将安装垫板安装到斜垫铁上(如图10所示)。图8图9斜垫铁平垫铁每台泵20件注意：小心，不要破坏在地脚孔周围做好的灌浆墙。3.3使底座的中心线与标好的基础中心相一致，如图11所示。同时，通过斜垫铁初步调整底座的水平度。图10图113.4完成了底座的中心找正和水平度初调，就用砂浆浇灌每个地脚螺栓孔，直到将地脚螺栓预埋到图12所示的位置。为了缩短凝固时间，可以加入速凝剂。速凝剂的使用要得到监理的批准（砂浆是非收缩型的）。3.5将剩下的斜垫铁，全部安装到底座下面地脚螺栓的两侧。通过斜垫铁调整底座上表面的水平度和标高，同时拧紧地脚螺栓，水平度要求分别是小于0.05mm/m，如图13所示。图12图13当调整底座的水平度时，使用水平仪，如图14所示。3.6检查底座位置，底座上表面的标高和水平度。4．最终灌浆4-1泵对中完成后，检查地脚螺栓是否完全上紧，通过点焊将斜垫铁和平垫铁固定在一起，如图15所示。图14图154.2根据外形图，在底座周围设置木框，如图16所示。之后，用强度大于200kg/cm2的无收缩砂浆浇筑基础以预埋底座，需要两周或更长的时间，已浇筑的砂浆才能凝固。4.3检查确认灌浆完全凝紧后，去掉木框。图161600LK4.58-30型泵安装使用说明书湖南耐普泵业有限公司2013年5月1600LK4.58-30型泵安装维护使用说明书1目录致用户..........................................................................................................3主要零部件大约重量：..............................................................................5第一章概述............................................................................................61．一般说明................................................................................................62．型号说明................................................................................................6第二章结构说明........................................................................................61．泵的组成（参见泵总装图）................................................................62．泵主要零件说明.......................
