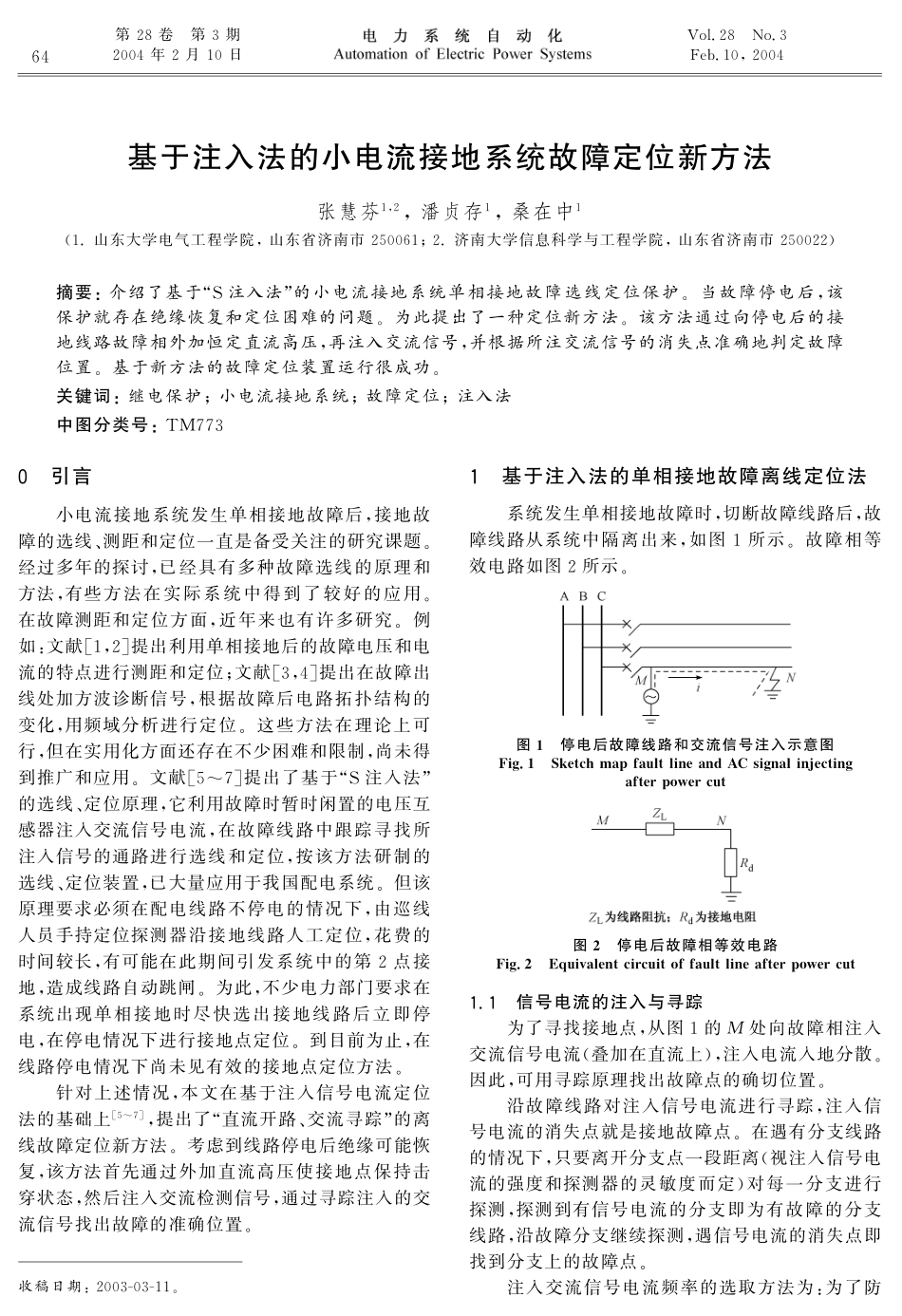

基于注入法的小电流接地系统故障定位新方法张慧芬1!2!潘贞存1!桑在中11.山东大学电气工程学院山东省济南市2500612.济南大学信息科学与工程学院山东省济南市250022摘要!介绍了基于tS注入法7的小电流接地系统单相接地故障选线定位保护O当故障停电后9该保护就存在绝缘恢复和定位困难的问题O为此提出了一种定位新方法O该方法通过向停电后的接地线路故障相外加恒定直流高压9再注入交流停号9并根据所注交流停号的消失点准确地判定故障位置O基于新方法的故障定位装置运行很咸功O关键词!继电保护9小电流接地系统9故障定位9注入法中图分类号!TM773收稿日期-2003-03-11O引言小电流接地系统发生单相接地故障后接地故障的选线测距和定位一直是备受关注的研究课题经过多年的探讨已经具有多种故障选线的原理和方法有些方法在实际系统中得到了较好的应用在故障测距和定位方面近年来也有许多研究例如文献12提出利用单相接地后的故障电压和电流的特点进行测距和定位文献34提出在故障出线处加方波诊断信号根据故障后电路拓扑结构的变化用频域分析进行定位这些方法在理论上可行但在实用化方面还存在不少困难和限制尚未得到推广和应用文献5～7提出了基于S注入法的选线定位原理它利用故障时暂时闲置的电压互感器注入交流信号电流在故障线路中跟踪寻找所注入信号的通路进行选线和定位按该方法研制的选线定位装置已大量应用于我国配电系统但该原理要求必须在配电线路不停电的情况下由巡线人员手持定位探测器沿接地线路人工定位花费的时间较长有可能在此期间引发系统中的第2点接地造成线路自动跳闸为此不少电力部门要求在系统出现单相接地时尽快选出接地线路后立即停电在停电情况下进行接地点定位到目前为止在线路停电情况下尚未见有效的接地点定位方法针对上述情况本文在基于注入信号电流定位法的基础上5～7提出了直流开路交流寻踪的离线故障定位新方法考虑到线路停电后绝缘可能恢复该方法首先通过外加直流高压使接地点保持击穿状态然后注入交流检测信号通过寻踪注入的交流信号找出故障的准确位置基于注入法的单相接地故障离线定位法系统发生单相接地故障时切断故障线路后故障线路从系统中隔离出来如图1所示故障相等效电路如图2所示图l停电后故障线路和交流信号注入示意图Fig.lSketchmapfaultlineandAcsignalinjectingafterpOwercut图2停电后故障相等效电路Fig.2E
