第八章楼地层VIP免费

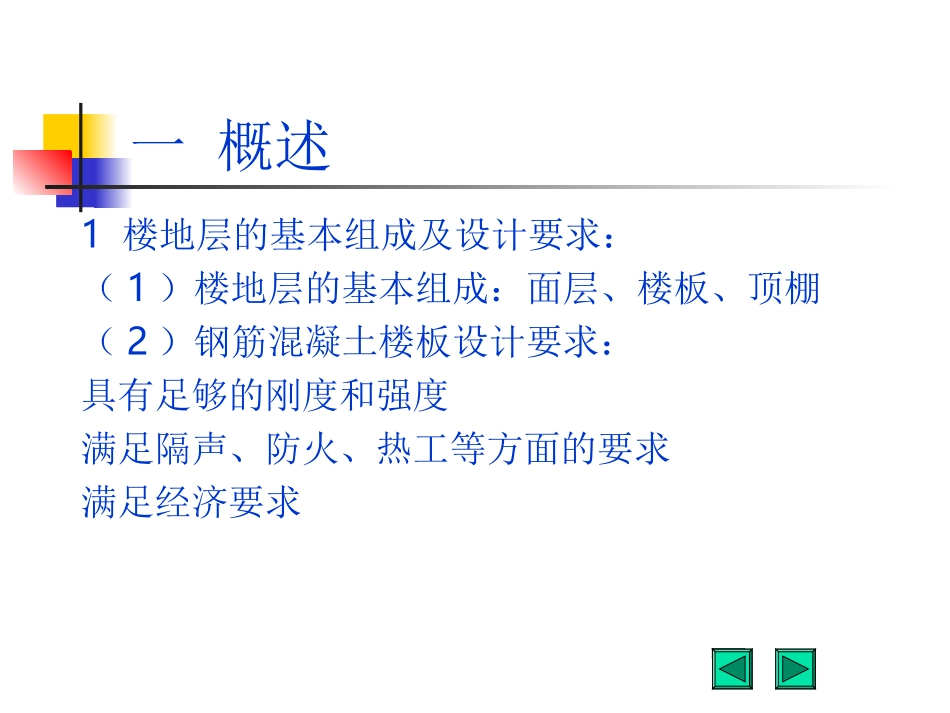

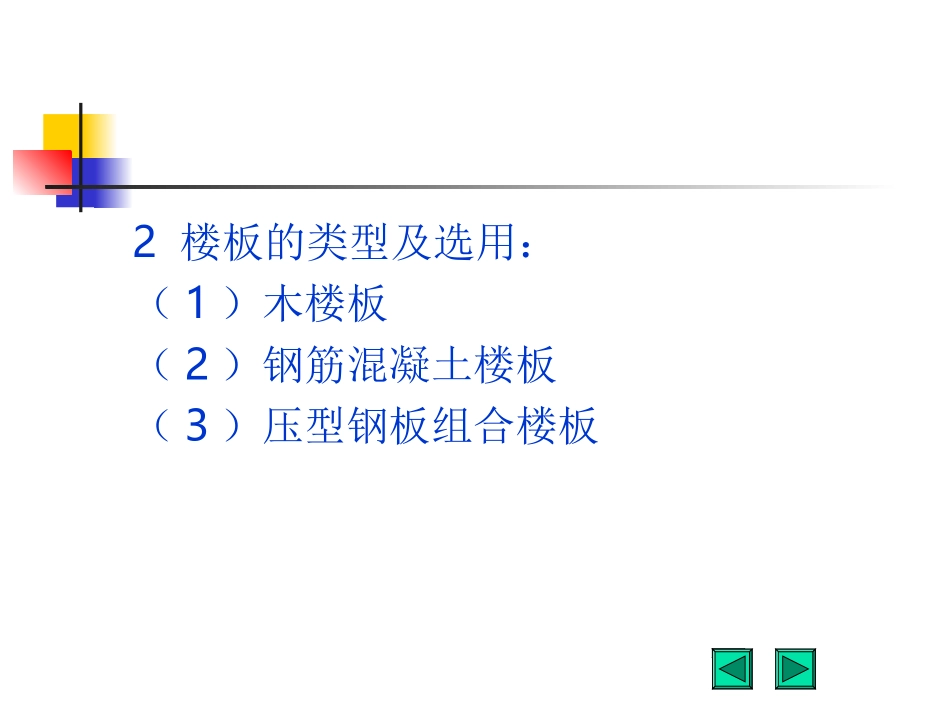

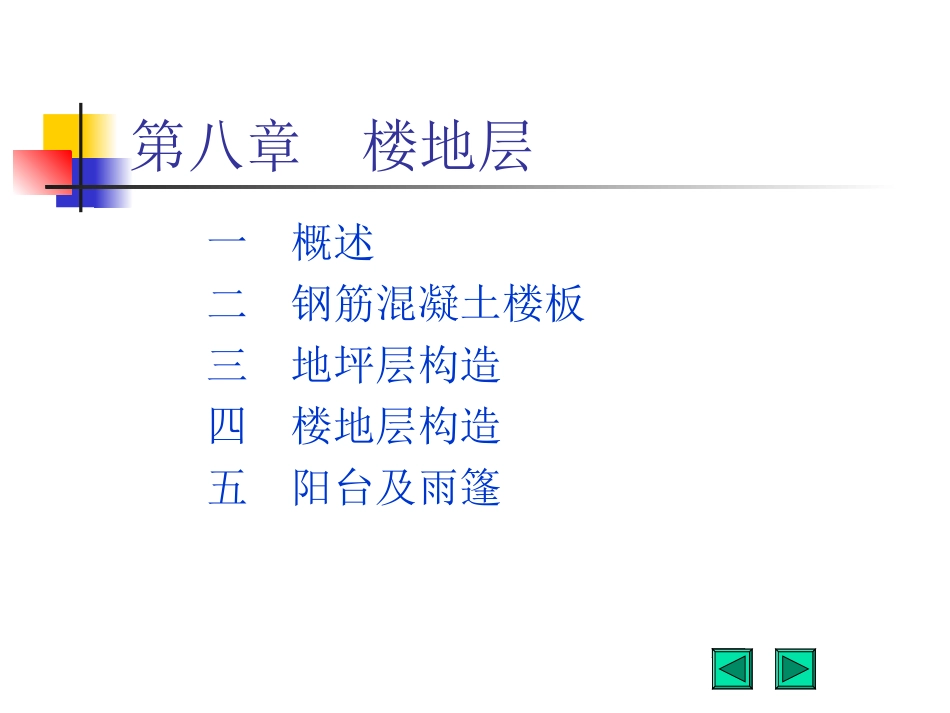

第八章楼地层一概述二钢筋混凝土楼板三地坪层构造四楼地层构造五阳台及雨篷一概述1楼地层的基本组成及设计要求：（1）楼地层的基本组成：面层、楼板、顶棚（2）钢筋混凝土楼板设计要求：具有足够的刚度和强度满足隔声、防火、热工等方面的要求满足经济要求2楼板的类型及选用：（1）木楼板（2）钢筋混凝土楼板（3）压型钢板组合楼板二钢筋混凝土楼板1装配式混凝土楼板：（1）板的类型：平板、槽形板、空心板（2）板的布置方式：（3）梁的断面形式：（4）楼板的细部构造：板缝的处理、隔墙与楼板的关系、板的搁置与锚固2现浇式混凝土楼板：现浇肋梁楼板、井式楼板、无梁楼板3装配整体式楼板：密肋填充块楼板、叠合式楼板叁地坪层构造1一、地坪定义：建筑底层与土壤接触的结构构件组成：面层（地面）：装饰作用附加层：结合层、保温层、防水层、埋管线层基层（结构层）（垫层）：C10混凝土制垫层：灰土、碎石、碎砖、三合土均须夯实1素土夯实层2垫层3面层肆楼地层构造1二、地面定义：楼板层及地坪层的面层1地面的要求：（1）坚固性（2）保温性（3）弹性（4）特殊要求：抗潮湿、不透水、防火、耐燃、耐酸碱、防腐蚀四楼地层构造22楼地面装修类型（1）整体地面：水泥砂浆地面、水泥石屑地面、水磨石地面（2）镶铺块料地面：粘土砖地面、水泥制品块地面、缸砖及陶瓷锦砖地面、陶瓷地砖地面、石材地面、木地板（3）粘贴地面：油毡地面、橡胶地面、塑料地面、涂料地面（4）涂料地面：高分子合成涂料（5）地面变形缝四楼地层构造33楼地面构造（1）整体地面：a水泥砂浆地面：优点：构造简单、坚固耐磨、防潮防水、造价低廉缺点：保温差、易返潮、易起灰、不易清洁作法：双层：单层：四楼地层构造43楼地面构造（1）整体地面：b细石混凝土地面：优点：整体性好、防裂缝、防起砂材料：30-40厚细石混凝土层作法：初凝时铁滚滚压终凝时铁板压光四楼地层构造53楼地面构造（1）整体地面：c水磨石地面：优点：表面光洁、美观、不易起灰缺点：造价高、易反潮位置：大厅、走廊、楼梯、卫生间材料：水泥（彩色或本色）石渣（白云石、彩色大理石）颜料（4%-5%水泥重）分格条（玻璃、铜、铝）四楼地层构造63楼地面构造（1）整体地面：c水磨石地面：作法：打底（10-15厚1:3水泥砂浆）嵌固分格条（分格条用1:1水泥砂浆嵌固、分格条高10mm、距离400-1000mm,图案：正方形、矩形、多边形）粉面（10厚1.5-1:2水泥、石渣)养护（浇水6-7天）磨光（磨石机）打蜡四楼地层构造73楼地面构（1）整体地面：分格的作用：防热胀冷缩、便于维修、美观d整体地面解决反潮的构造措施：在面层与结构层之间设保温层架空地面改换面层材料四楼地层构造8（2）镶铺块料地面：a砖块地面：优点：价低、不反潮缺点：不耐磨位置：民用建筑材料：普通粘土砖、大阶砖作法：直接铺于素土夯实的地基上（可用砂作找平层或结合层）；可平铺或侧铺水泥砂浆或石灰砂浆嵌缝四楼地层构造9（2）镶铺块料地面：b陶瓷砖地面：缸砖地面优点：坚硬、耐磨、防水、耐腐蚀、易清洁位置：卫生间、实验室、有腐蚀的地面材料：陶土形状：方形、六角形、八角形、砖背有凹槽尺寸：100mmX100mm、150mmX150mm，厚10-15mm颜色：红棕色作法：在结构层找平的基础上，用5-8厚1:1水泥砂浆粘贴，砖块间有3mm灰缝四楼地层构造10（2）镶铺块料地面：b陶瓷砖地面：马塞克优点：坚硬、耐磨、防水、耐腐蚀、易清洁、色泽多样位置：卫生间、实验室、精密工作间地面、厨房b陶瓷砖地面：釉面陶瓷地砖、无釉面陶瓷面砖、无釉砖尺寸：200mm、300mm、400mm、500mm，厚20-50mm四楼地层构造11（2）镶铺块料地面：c石材地面：人造石板：水泥花砖、水磨石板、人造大理石板尺寸：200mmX200mm、300mmX300mm、500mmX500mm，厚20-50mm天然石板：大理石、花岗岩尺寸：600mmX600mm优点：坚硬、色泽艳丽、美观、高档地面装修材料位置：公共建筑的大厅入口四楼地层构造12（2）镶铺块料地面：d木地面：优点：有弹性、保温、不起尘、易清洁作法：空铺：用作楼板缺点：耗木材、不防火实铺：直接在实体基层上铺设的地面单层木地板双层木地板粘贴式木地板四楼地层构造13（2）镶铺块料地面：d木地面：实...
