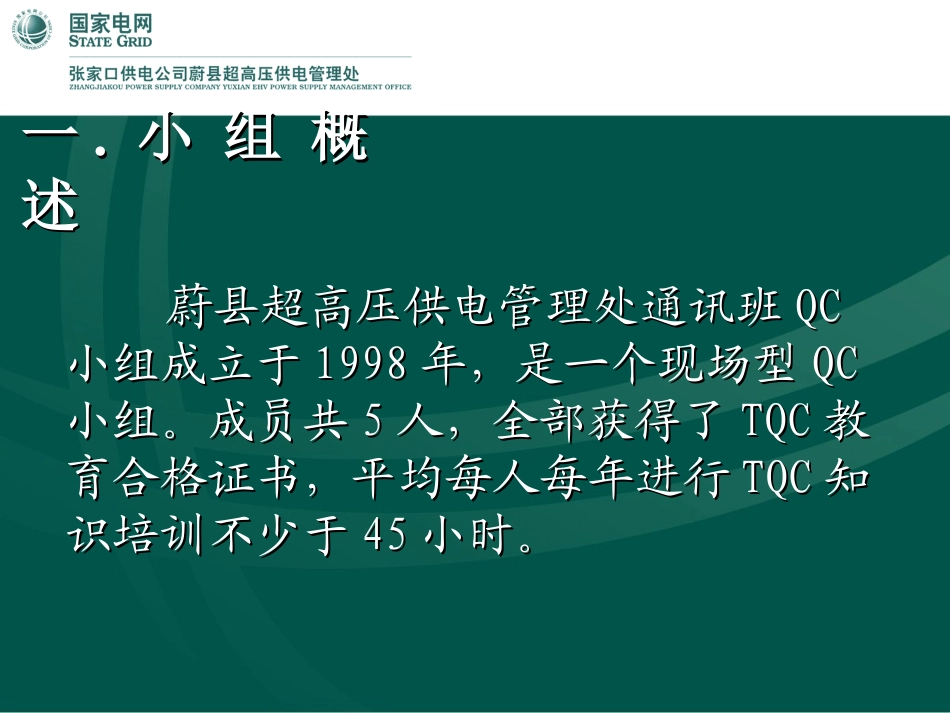

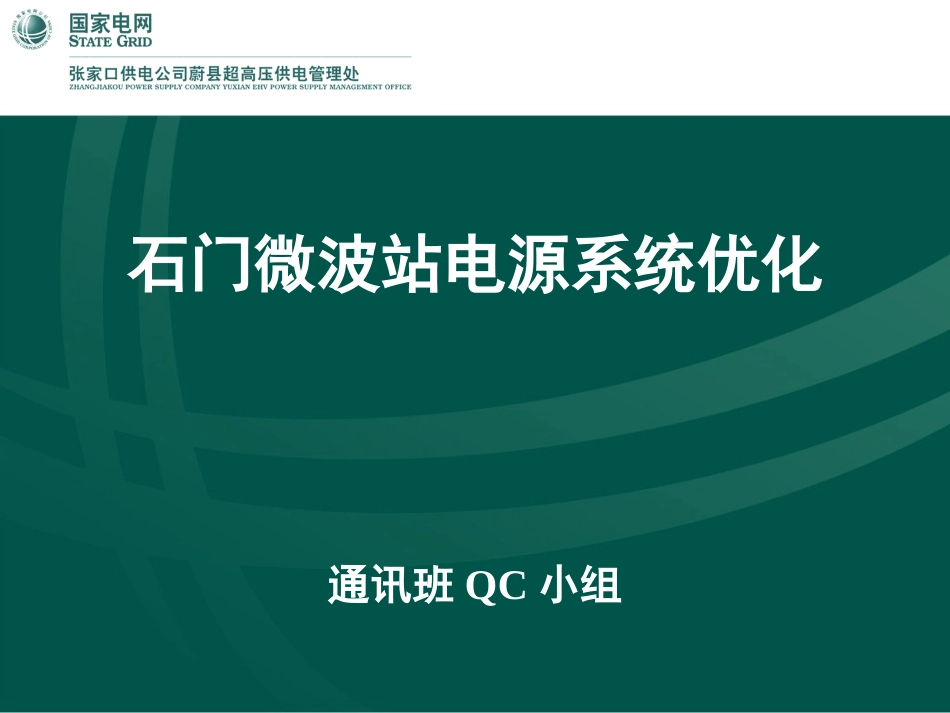

石门微波站电源系统优化通讯班QC小组一一..小组概小组概述述蔚县超高压供电管理处通讯班蔚县超高压供电管理处通讯班QCQC小组成立于小组成立于19981998年，是一个现场型年，是一个现场型QCQC小组。成员共小组。成员共55人，全部获得了人，全部获得了TQCTQC教教育合格证书，平均每人每年进行育合格证书，平均每人每年进行TQCTQC知知识培训不少于识培训不少于4545小时。小时。小组概况表小组名称蔚县超高压供电管理处通讯班QC小组成立时间1998年小组类型现场型注册编号0803-121活动时间2008.03－2009.02活动次数5组长吴尚小组人数5课题名称石门站电源系统优化小组成员年龄文化程度职称职务小组分工吴尚27本科通讯专工技术负责贾连和50大专通讯班长检修负责刘永生43中技工人实施工作李季54高中工人实施工作郝正权55高中工人实施工作二．选题理由石门微波站地处涿鹿县石门东山山顶，海拔1482米。由于山体岩石裸露，土壤电阻率高，加之地处雷电密集区，近年来多次遭受雷击。2005年至今，共发生雷击7次，分别对电源系统造成了不同程度的损坏。今年年初，由于电压冲击造成爱默生高频开关3个电源模块烧坏。为了解决雷电对站内设备的危害，我们将优化电源系统运行方式，提高设备抵御雷害能力作为本年度的QC课题，展开了一系列探讨与实验。三．现状分析石门微波站地理环境复杂，雷击频率高。电源系统运行方式不可靠，容易造成设备故障。交流入线避雷措施不好，多次造成10kV线路引雷。电压冲击导致开关电源模块烧坏。部分设备的开关容量小，容易发生过压跳闸。时间雷害影响2005年04月01日防雷柜显示屏无显示；设备电源中断，经值班人员检查后恢复送电。2005年06月15日防雷柜过压记录增加；意科高频开关模块损坏一块。2005年06月29日防雷柜过压记录增加；其他设备无异常。2005年07月13日院内落雷；交流电瞬时停电；微波设备出现告警；直流防雷箱防雷模块烧毁2块。2006年04月19日院内避雷针顶端有放电声音；直流防雷箱260V防浪涌模块击坏；通讯设备出现告警；电视卫星接收天线被击坏。2006年06月08日太阳能控制盘负载总开关跳闸，干线设备断电；10kV线路4组氧化锌避雷器爆炸，8片绝缘子闪络，交流停电18个小时。2007年08月24日防雷柜过压记录增加，艾默生高频开关模块损坏一块。雷击情况统计200205210215220225230235240245250为了了解电压的变化情况，我们每半小时对电压进行测量，共20次，并绘制出电压变化图。可见电压波动很明显。四．活动目的通过QC小组活动，对站内电源系统的运行方式进行优化，提高设备防雷水平，保障站内设备能够安全稳定运行。改造后电源设备能够减少模块损坏和跳闸。五．因果分析：模块模块损坏损坏设备设备断电断电雷击发生次数多山体岩石多，土壤电阻率高电源系统运行不稳定设备老化，容易跳闸开关跳闸开关容量偏小交流断电地处雷电多发区域海拔较高，容易引雷电源运行方式不合理电压冲击次数较多交流入线防雷措施少避雷针接地体锈蚀序号末端原因是否要因改进措施责任人1山体岩石多，土壤电阻率高否自然原因2地处雷电多发区域否3海拔较高，容易引雷否4电源运行方式不合理是调整电源系统运行方式吴尚5设备老化，容易跳闸否更换设备吴尚6开关容量偏小是更换大容量开关刘永生7电压冲击次数较多是加装稳压装置贾连和8交流入线防雷措施少否加装避雷器李季9避雷针接地体锈蚀是更换接地体郝正权零线控制器接点相线交流接触器线圈三相自动调压器整流器模块配电开关原电源系统简图：六．解决方法通过对末端原因的逐一分析，我们找到了4条要因，并且采取了相应措施。1、在原供电方式中，交流电经过自动调压器后直接送到高频开关。当交流电压不稳或者交流线路落雷时，极易造成瞬时电压冲击，烧毁模块。因此，我们对站内电源系统的运行方式进行了调整，加装了单项调压器，起到减少雷击是引起的电压冲击的作用。零线控制器接点相线交流接触器线圈三相自动调压器整流器模块配电开关单相稳压器接触器接点加装稳压器后电源系统简图：2、淘汰老旧设备，将意科电源更换为艾默生高频开关电源。3、更换了部分设备的开关，避免了由于开关容量小导致的过压跳闸。4、对交流线路的接...
