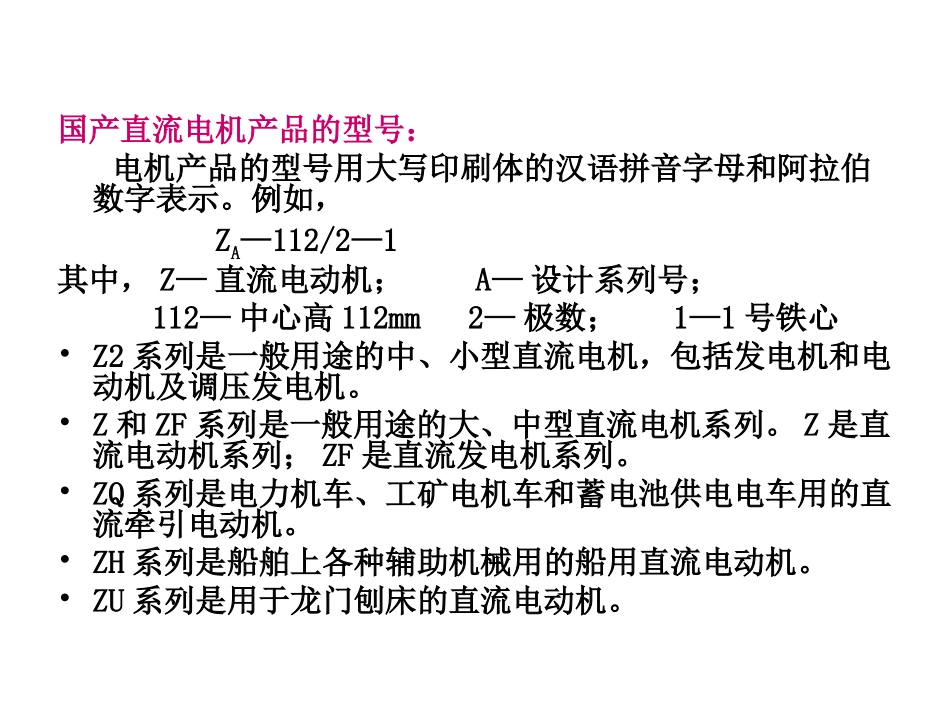

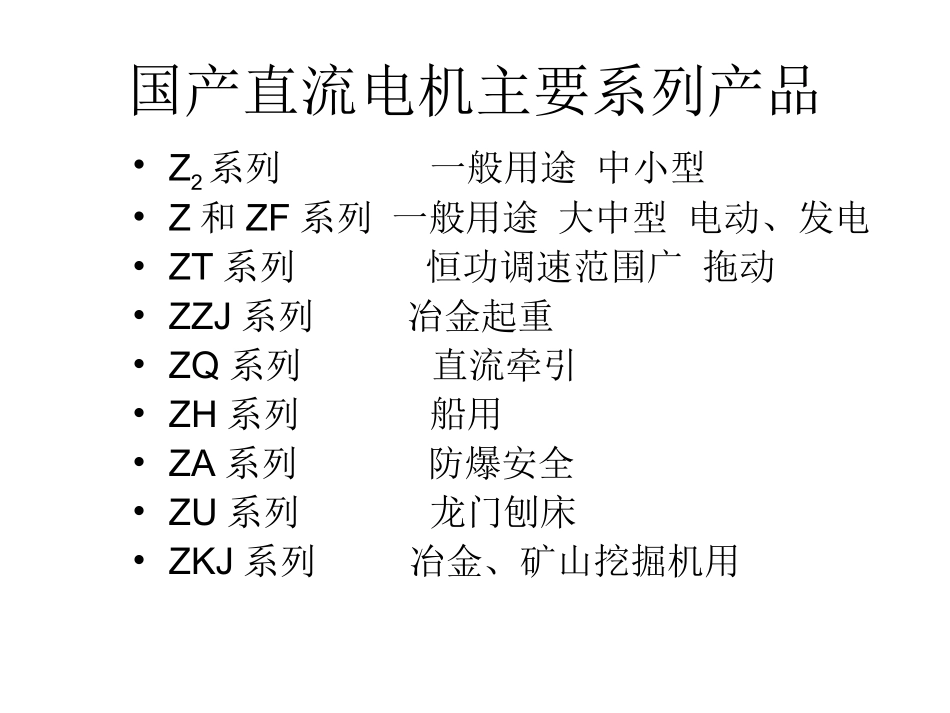

直流电机电枢绕组国产直流电机产品的型号：电机产品的型号用大写印刷体的汉语拼音字母和阿拉伯数字表示。例如，ZA—112/2—1其中，Z—直流电动机；A—设计系列号；112—中心高112mm2—极数；1—1号铁心•Z2系列是一般用途的中、小型直流电机，包括发电机和电动机及调压发电机。•Z和ZF系列是一般用途的大、中型直流电机系列。Z是直流电动机系列；ZF是直流发电机系列。•ZQ系列是电力机车、工矿电机车和蓄电池供电电车用的直流牵引电动机。•ZH系列是船舶上各种辅助机械用的船用直流电动机。•ZU系列是用于龙门刨床的直流电动机。国产直流电机主要系列产品•Z2系列一般用途中小型•Z和ZF系列一般用途大中型电动、发电•ZT系列恒功调速范围广拖动•ZZJ系列冶金起重•ZQ系列直流牵引•ZH系列船用•ZA系列防爆安全•ZU系列龙门刨床•ZKJ系列冶金、矿山挖掘机用直流电机基本工作原理AB直流电机物理模型直流电机的物理模型如图所示。线圈在磁场中旋转，线圈的两条边分别与两个彼此绝缘而且与线圈同轴旋转的铜片连接，铜片上又各压着一个固定不动的电刷。电刷换向片直流电动机原理IaEaT1.电源正接换向片A，电源负接换向片B电流：由A流进，由B流出；电磁转矩：方向逆时针；线圈感应电动势：A为高电位，B为低电位。2.线圈逆时针旋转——电源正接换向片B，电源负接换向片A电流：由B流进，由A流出；电磁转矩：方向逆时针；线圈感应电动势：B为高电位，A为低电位。AB结论：线圈内部电流Ia交变，感应电动势Ea交变，且与电流方向相反，电磁转矩T方向不变。直流发电机原理IaEaT1T1.原动机提供机械转矩T1，带动线圈逆时针旋转，当换向片A接电刷A’，换向片B接电刷B’时线圈感应电动势：A为高电位，B为低电位；电流：由A流出，由B流入；电磁转矩：方向顺时针；2.原动机提供机械转矩T1，带动线圈逆时针旋转，当换向片A接电刷B’，换向片B接电刷A’时线圈感应电动势：B为高电位，A为低电位；电流：由B流出，由A流入；电磁转矩：方向顺时针；BA结论：线圈内部电流I交变，感应电动势Ea交变，但电刷电动势方向不变，电磁转矩T方向与T1相反。定子部分1.机座——起到机械支撑作用，同时，又是构成直流电机磁路的一部分。因此，需要好的导磁性能和富余的机械强度，一般用铸钢或厚钢板制成。定子部分主要包括机座、主磁极、换向极和电刷装置。2.主磁极在主磁极铁心上固定励磁绕组，产生磁场并使电枢表面的气隙磁密按一定形状在空间分布。主磁极铁心是由1~1.5mm的低碳钢板叠成。极身极靴机座主磁极励磁绕组3.换向极一般用于1kW以上的直流电机中，位置在两主极之间，帮助电枢换向并消除或减弱电枢反应。换向极铁心用整块钢或钢板绝缘后叠装而成，换向绕组一般由粗的扁铜线绕成，且与电枢绕组相串联。主极换向极4.电刷装置电刷：由石墨做成的导电块；刷握（刷盒）；刷杆支臂；刷辫：将电动势或电流引出或引入电机，由细铜丝编成。具有恒压弹簧的刷握和电刷转子部分转子部分主要包括电枢铁心、电枢绕组、换向器、转轴及轴承、风扇等部件。转子主体如图所示。1.电枢铁心通常用0.5mm厚的低硅硅钢片或冷轧硅钢片叠成，片间用绝缘漆以减少损耗(涡流和磁滞损耗)。槽齿轴向通风孔轴孔2.电枢绕组用带绝缘的铜导线绕成一个一个的N匝线圈元件，嵌放在电枢铁心的槽中，各元件按一定的规律联结到相应的换向片上，全部这些元件就组成了电枢绕组。电枢绕组是直流电机的主要电路部分，是实现机电能量转换的关键部件。3.换向器由许多换向片（由铜料组成）组成。换向片之间彼此以云母片相互绝缘，全部又以云母环对地绝缘。端盖端盖把定子和转子连为一个整体，两个端盖分别固定在定子机座的两端，并支撑着转子，端盖也有保护电机内部的作用。直流电机整体结构图一台直流电机既可作为发电机运行，也可作为电动机运行，只是输入输出条件不同。如用原动机拖动直流电机的电枢，将机械能从轴上输入，则从电刷端可以引出直流电动势作为直流电源，输出电能，成为发电机；如在电刷上加直流电压，将电能输入电枢，则从电机轴上输出机械能，成为电动机。这种既能作发电机又能作电动机运行的原理，称为电机的可逆原理。电机可逆原理电枢绕组的...
