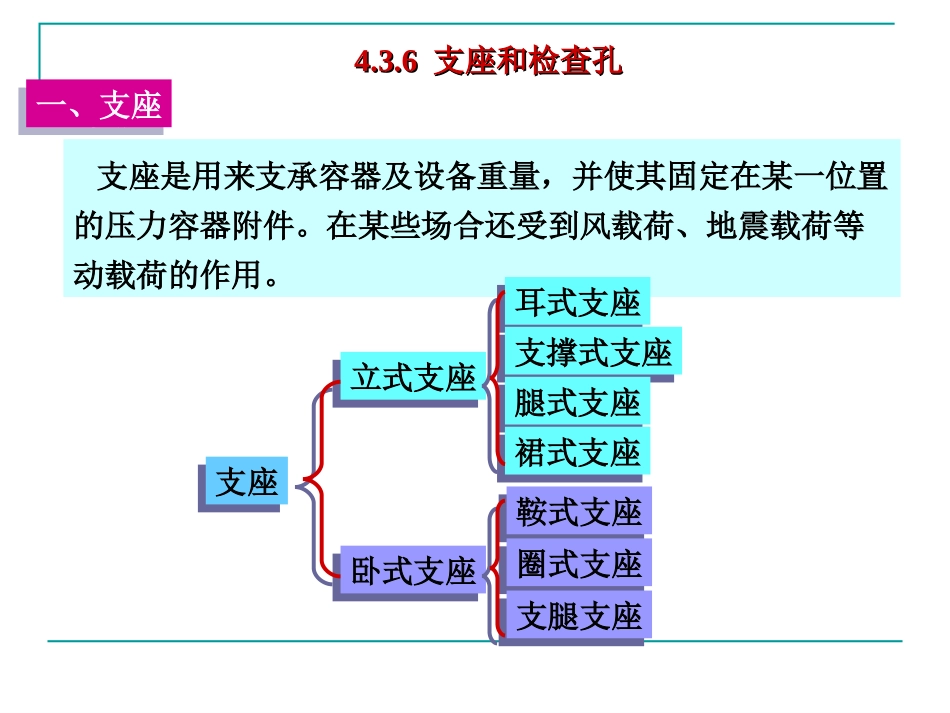

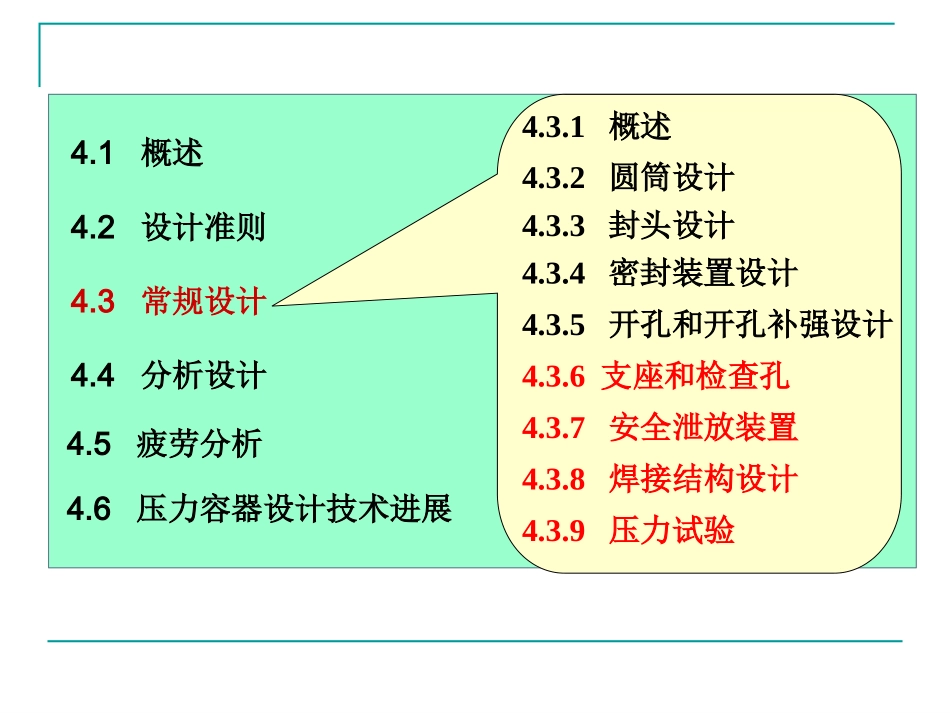

第四章压力容器设计第四章压力容器设计CHAPTERⅣCHAPTERⅣPressureVesselDesignPressureVesselDesign4.34.3常规设计常规设计4.34.3常规设计常规设计4.3.64.3.6支座和检查支座和检查孔孔4.3.74.3.7安全泄放装安全泄放装置置4.3.84.3.8焊接结构设焊接结构设计计4.3.94.3.9压力试验压力试验4.1概述4.2设计准则4.3常规设计4.4分析设计4.5疲劳分析4.6压力容器设计技术进展4.3.3封头设计4.3.4密封装置设计4.3.5开孔和开孔补强设计4.3.6支座和检查孔4.3.7安全泄放装置4.3.2圆筒设计4.3.1概述4.3.8焊接结构设计4.3.9压力试验4.3.64.3.6支座和检查孔支座和检查孔支座是用来支承容器及设备重量，并使其固定在某一位置的压力容器附件。在某些场合还受到风载荷、地震载荷等动载荷的作用。一、支座一、支座支座支座耳式支座耳式支座支撑式支座支撑式支座腿式支座腿式支座裙式支座裙式支座立式支座立式支座鞍式支座鞍式支座圈式支座圈式支座支腿支座支腿支座卧式支座卧式支座1.立式容器支座1.立式容器支座（1）耳式支座（悬挂式支座）（1）耳式支座（悬挂式支座）结构：由筋板和支脚板组成，广泛用于反应釜及立式换热器等直立设备上。结构：由筋板和支脚板组成，广泛用于反应釜及立式换热器等直立设备上。特点：简单、轻便，但对器壁会产生较大的局部应力。因此，当容器较大或器壁较薄时，应在支座与器壁间加一垫板，垫板的材料最好与筒体材料相同。例如：不锈钢容器用碳素钢作支座时，为防止器壁与支座在焊接过程中合金元素的流失，应在支座与器壁间加一不锈钢垫板。特点：简单、轻便，但对器壁会产生较大的局部应力。因此，当容器较大或器壁较薄时，应在支座与器壁间加一垫板，垫板的材料最好与筒体材料相同。例如：不锈钢容器用碳素钢作支座时，为防止器壁与支座在焊接过程中合金元素的流失，应在支座与器壁间加一不锈钢垫板。标准：JB/T4725《耳式支座》，它将耳式支座分为A型（短臂）和B型（长臂）两类，每类又有带垫板和不带垫板两种，不带垫板的分别以AN和BN表示。B型耳式支座有较大的安装尺寸，当容器外面包有保温层，或者将容器直接放置在楼板上时，宜选用B型。标准：JB/T4725《耳式支座》，它将耳式支座分为A型（短臂）和B型（长臂）两类，每类又有带垫板和不带垫板两种，不带垫板的分别以AN和BN表示。B型耳式支座有较大的安装尺寸，当容器外面包有保温层，或者将容器直接放置在楼板上时，宜选用B型。4.3.64.3.6支座和检查孔支座和检查孔1-垫板；2-筋板；3-支脚板图4-39耳式支座4.3.64.3.6支座和检查孔支座和检查孔（2）支承式支座（2）支承式支座结构：在容器封头底部焊上数根支柱，直接支承在基础地面上。结构：在容器封头底部焊上数根支柱，直接支承在基础地面上。应用：高度不大、安装位置距基础面较近且具有凸形封头的立式容器。应用：高度不大、安装位置距基础面较近且具有凸形封头的立式容器。特点：简单方便，但它对容器封头会产生较大的局部应力，因此当容器较大或壳体较薄时，必须在支座和封头间加垫板，以改善壳体局部受力情况。特点：简单方便，但它对容器封头会产生较大的局部应力，因此当容器较大或壳体较薄时，必须在支座和封头间加垫板，以改善壳体局部受力情况。标准：JB/T4724《支承式座》。它将支承式支座分为A型和B型，A型支座由钢板焊制而成；B型支座采用钢管作支柱。支座与封头连接处是否加垫板，应根据容器材料和容器与支座焊接部位的强度及稳定性决定。标准：JB/T4724《支承式座》。它将支承式支座分为A型和B型，A型支座由钢板焊制而成；B型支座采用钢管作支柱。支座与封头连接处是否加垫板，应根据容器材料和容器与支座焊接部位的强度及稳定性决定。4.3.64.3.6支座和检查孔支座和检查孔4.3.6支座和检查孔Dδ图4-40支承式支座标准：标准：JB/T4713《腿式支座》。AA型型：角钢支柱，易与容器圆筒相吻合、焊接安装较为容易；BB型型：钢管支柱，所有方向上具有相同截面系数、较高抗受压失稳能力，又有带垫板与不带垫板。标准：标准：JB/T4713《腿式支座》。AA型型：角钢支柱，易与容器圆筒相吻合、焊接安装较为容易；BB型型：钢管支柱，所有方向上具有相同截面系...
