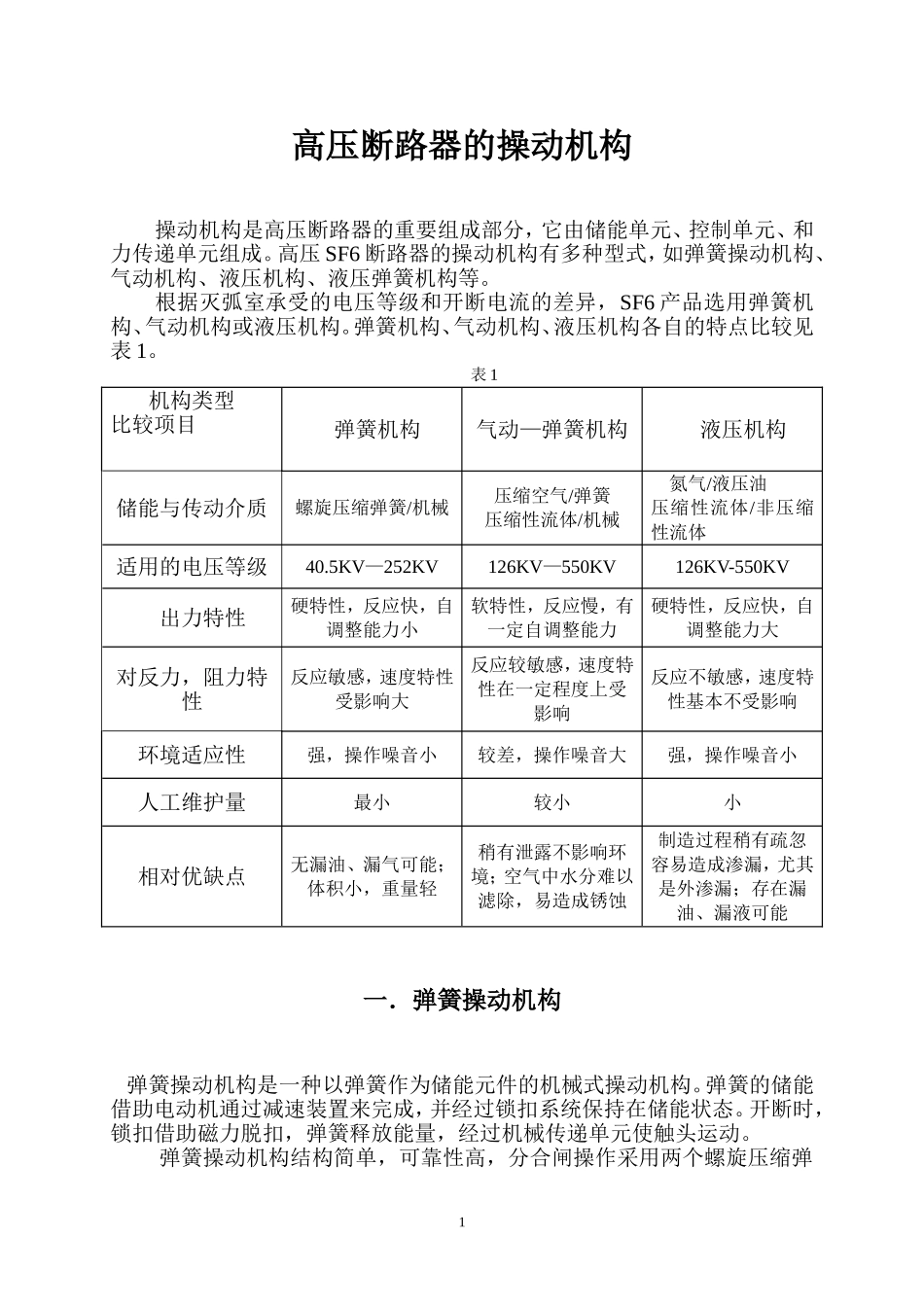

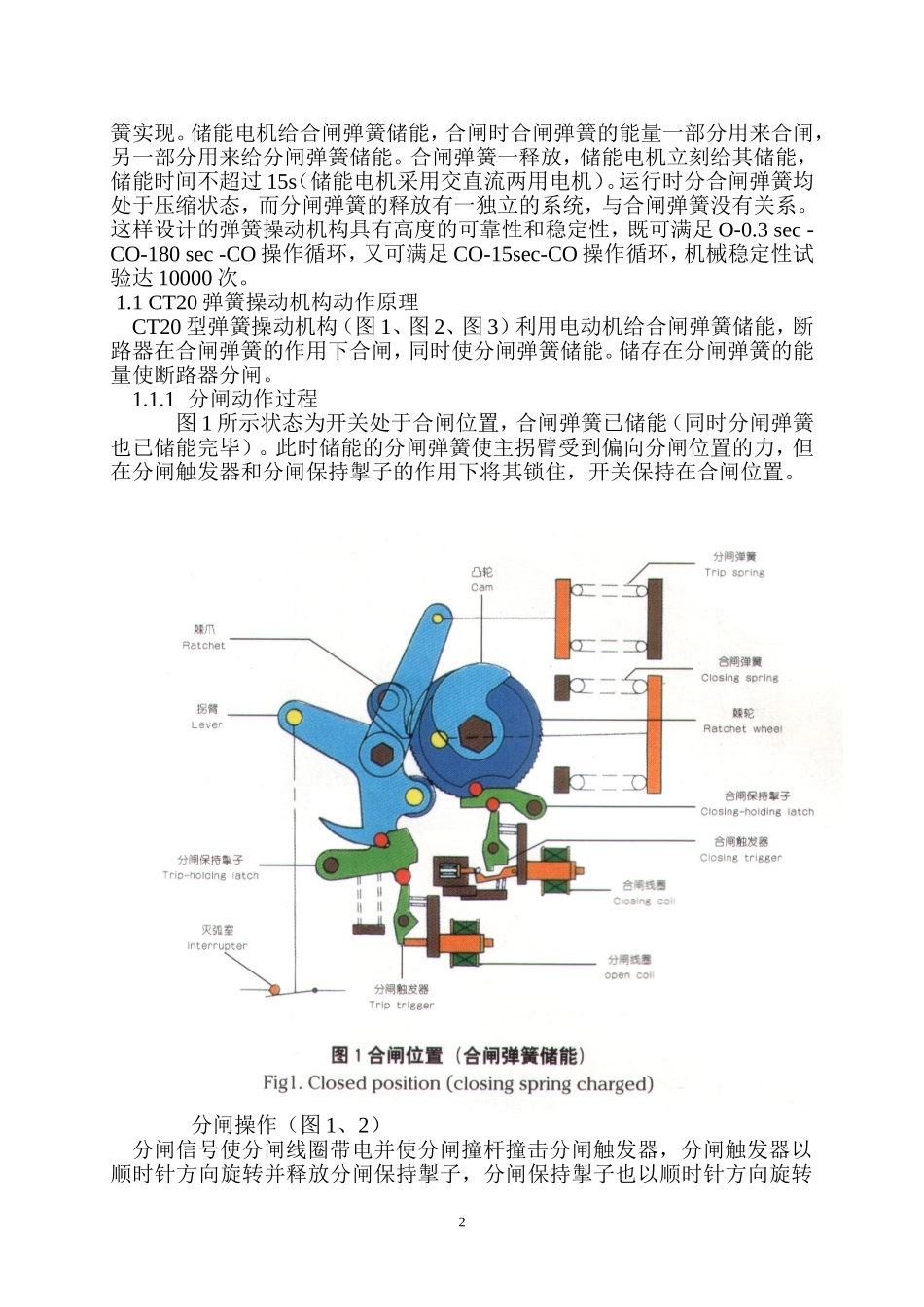

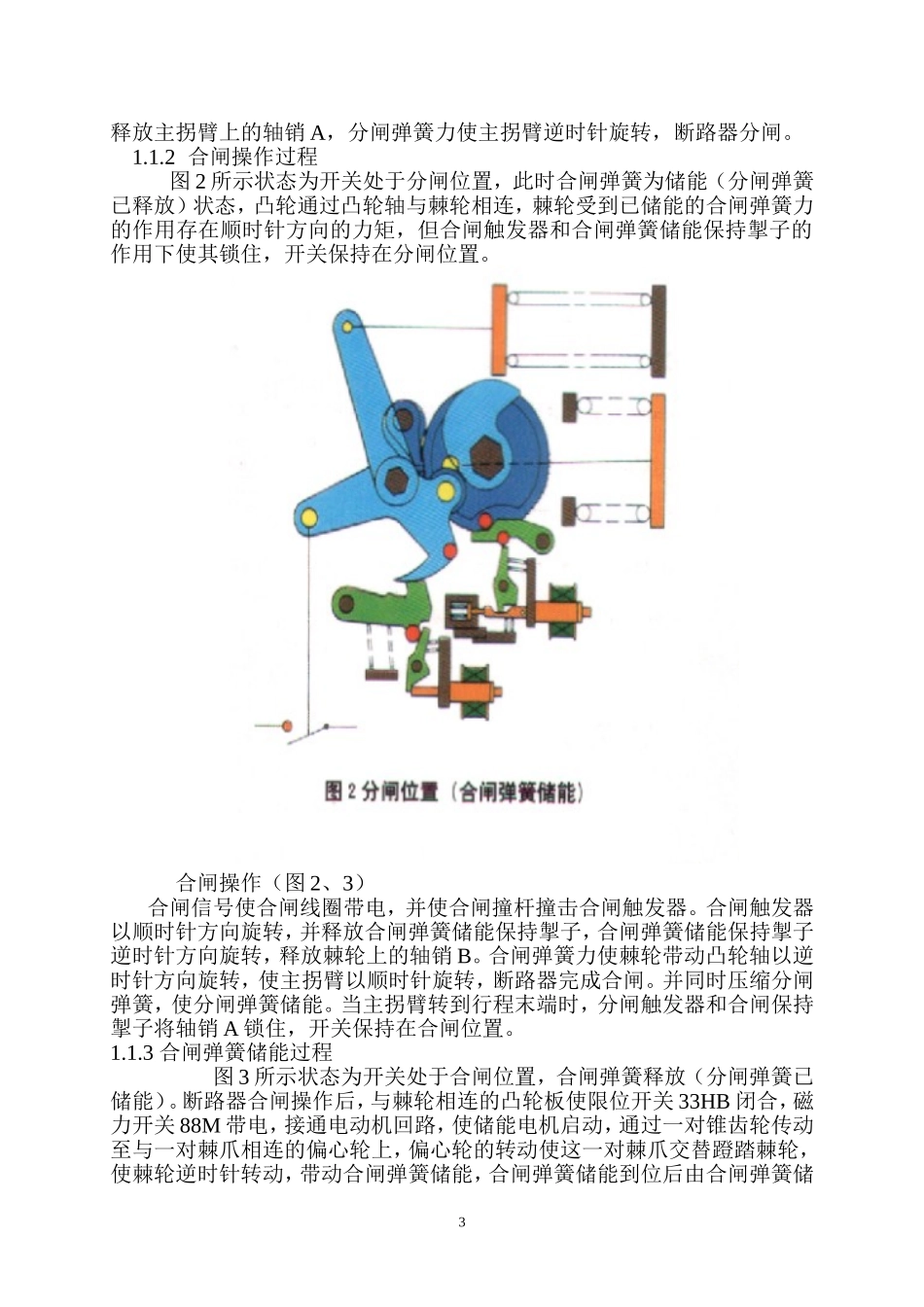

高压断路器的操动机构操动机构是高压断路器的重要组成部分，它由储能单元、控制单元、和力传递单元组成。高压SF6断路器的操动机构有多种型式，如弹簧操动机构、气动机构、液压机构、液压弹簧机构等。根据灭弧室承受的电压等级和开断电流的差异，SF6产品选用弹簧机构、气动机构或液压机构。弹簧机构、气动机构、液压机构各自的特点比较见表1。表1机构类型比较项目弹簧机构气动—弹簧机构液压机构储能与传动介质螺旋压缩弹簧/机械压缩空气/弹簧压缩性流体/机械氮气/液压油压缩性流体/非压缩性流体适用的电压等级40.5KV—252KV126KV—550KV126KV-550KV出力特性硬特性，反应快，自调整能力小软特性，反应慢，有一定自调整能力硬特性，反应快，自调整能力大对反力，阻力特性反应敏感，速度特性受影响大反应较敏感，速度特性在一定程度上受影响反应不敏感，速度特性基本不受影响环境适应性强，操作噪音小较差，操作噪音大强，操作噪音小人工维护量最小较小小相对优缺点无漏油、漏气可能；体积小，重量轻稍有泄露不影响环境；空气中水分难以滤除，易造成锈蚀制造过程稍有疏忽容易造成渗漏，尤其是外渗漏；存在漏油、漏液可能一．弹簧操动机构弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构。弹簧的储能借助电动机通过减速装置来完成，并经过锁扣系统保持在储能状态。开断时，锁扣借助磁力脱扣，弹簧释放能量，经过机械传递单元使触头运动。弹簧操动机构结构简单，可靠性高，分合闸操作采用两个螺旋压缩弹1簧实现。储能电机给合闸弹簧储能，合闸时合闸弹簧的能量一部分用来合闸，另一部分用来给分闸弹簧储能。合闸弹簧一释放，储能电机立刻给其储能，储能时间不超过15s（储能电机采用交直流两用电机）。运行时分合闸弹簧均处于压缩状态，而分闸弹簧的释放有一独立的系统，与合闸弹簧没有关系。这样设计的弹簧操动机构具有高度的可靠性和稳定性，既可满足O-0.3sec-CO-180sec-CO操作循环，又可满足CO-15sec-CO操作循环，机械稳定性试验达10000次。1.1CT20弹簧操动机构动作原理CT20型弹簧操动机构（图1、图2、图3）利用电动机给合闸弹簧储能，断路器在合闸弹簧的作用下合闸，同时使分闸弹簧储能。储存在分闸弹簧的能量使断路器分闸。1.1.1分闸动作过程图1所示状态为开关处于合闸位置，合闸弹簧已储能（同时分闸弹簧也已储能完毕）。此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力，但在分闸触发器和分闸保持掣子的作用下将其锁住，开关保持在合闸位置。分闸操作（图1、2）分闸信号使分闸线圈带电并使分闸撞杆撞击分闸触发器，分闸触发器以顺时针方向旋转并释放分闸保持掣子，分闸保持掣子也以顺时针方向旋转2释放主拐臂上的轴销A，分闸弹簧力使主拐臂逆时针旋转，断路器分闸。1.1.2合闸操作过程图2所示状态为开关处于分闸位置，此时合闸弹簧为储能（分闸弹簧已释放）状态，凸轮通过凸轮轴与棘轮相连，棘轮受到已储能的合闸弹簧力的作用存在顺时针方向的力矩，但合闸触发器和合闸弹簧储能保持掣子的作用下使其锁住，开关保持在分闸位置。合闸操作（图2、3）合闸信号使合闸线圈带电，并使合闸撞杆撞击合闸触发器。合闸触发器以顺时针方向旋转，并释放合闸弹簧储能保持掣子，合闸弹簧储能保持掣子逆时针方向旋转，释放棘轮上的轴销B。合闸弹簧力使棘轮带动凸轮轴以逆时针方向旋转，使主拐臂以顺时针旋转，断路器完成合闸。并同时压缩分闸弹簧，使分闸弹簧储能。当主拐臂转到行程末端时，分闸触发器和合闸保持掣子将轴销A锁住，开关保持在合闸位置。1.1.3合闸弹簧储能过程图3所示状态为开关处于合闸位置，合闸弹簧释放（分闸弹簧已储能）。断路器合闸操作后，与棘轮相连的凸轮板使限位开关33HB闭合，磁力开关88M带电，接通电动机回路，使储能电机启动，通过一对锥齿轮传动至与一对棘爪相连的偏心轮上，偏心轮的转动使这一对棘爪交替蹬踏棘轮，使棘轮逆时针转动，带动合闸弹簧储能，合闸弹簧储能到位后由合闸弹簧储3能保持掣子将其锁定。同时凸轮板使限位开关33HB切断电动机回路。合闸弹簧储能过程结束。1.2机械防跳原理图4机械防跳原理断路器防跳性能可以通过两个方面实现的：第一是操动...
