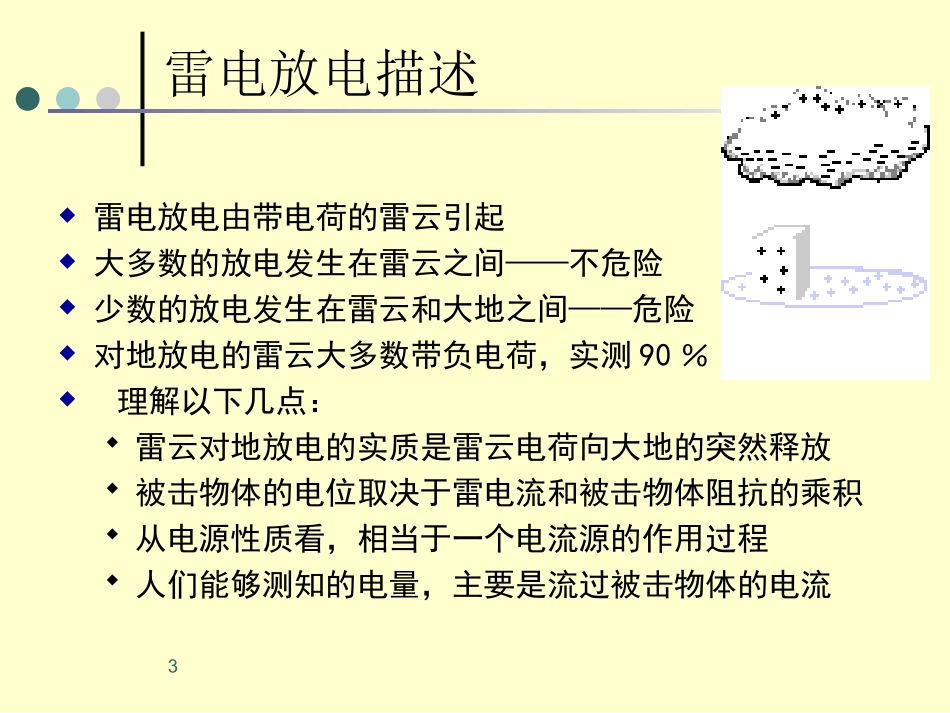

1第八章雷电及防雷装置2§8-1雷电参数3雷电放电描述雷电放电由带电荷的雷云引起大多数的放电发生在雷云之间——不危险少数的放电发生在雷云和大地之间——危险对地放电的雷云大多数带负电荷,实测90%理解以下几点:雷云对地放电的实质是雷云电荷向大地的突然释放被击物体的电位取决于雷电流和被击物体阻抗的乘积从电源性质看,相当于一个电流源的作用过程人们能够测知的电量,主要是流过被击物体的电流4一、雷电放电的等值电路开关S闭合前后对应不同的雷电放电阶段(先导放电和主放电)。先导放电通道具有分布参数特征,称为雷电通道,其波阻抗为z0(300)主放电过程,自雷云通过雷电通道向地面传播的电磁波(u0、i0)到达A点由c图得出其彼德逊等值电路5能够测知的电量,主要是流过被击物的电流。国际上定义雷击小接地阻抗物体时,流过该物体的电流定义为雷电流。ZZZiiL00Z0iLZ0ZA雷电流源被击电路3000Zi6二、雷电流的波形雷电流的波形和极性90%左右为负极性波形参数波头时间:1~5s波长时间:20~100s,平均50s,大于50s的为18~30%我国在防雷保护中采用的波形:2.6/50s55%的落雷包含两次以上冲击,3~5次冲击占25%,10次以上占4%,平均重复3次,最高纪录可达42次7雷电流幅值的累积概率分布现行标准:陕南以外的西北地区及内蒙古:雷电流的平均陡度和幅值线性相关88/lgLIP44/lgIP8三、雷电参数雷暴日(雷暴小时):一年中有雷电的日数(小时数)。不足15日为少雷区,超过40的为多雷区,超过90的为强雷区。地面落雷密度:每一雷暴日每平方千米地面遭受雷击的次数。Td:雷暴日数我国取=0.07(40雷电日),国外一般取0.1~0.29输电线路落雷次数:每100km输电线路每年遭受雷击的次数。dThbN10010004[次/(100km•年)]式中:h为避雷线的平均高度(m);b为两避雷线之间的距离(m)。10§8-2避雷针避雷线的保护范围11为了让电力设备的的绝缘能够承受高达数十万伏、甚至数兆伏的过电压,通常装设各种防雷保护装置。在电力系统中实际采用的防雷保护装置主要有:避雷针、避雷线、保护间隙、各种避雷器、防雷接地、电抗线圈、电容器组、消弧线圈、自动重合闸等等。12一、单支避雷针hhxhah/21.5hhx水平面上保护范围的截面当hx≥h/2时:rx=(h-hx)Phx≤h/2时:rx=(1.5h-2hx)Ph—避雷器的高度(m)P—高度修正系数当h≤30m时P=1300m
