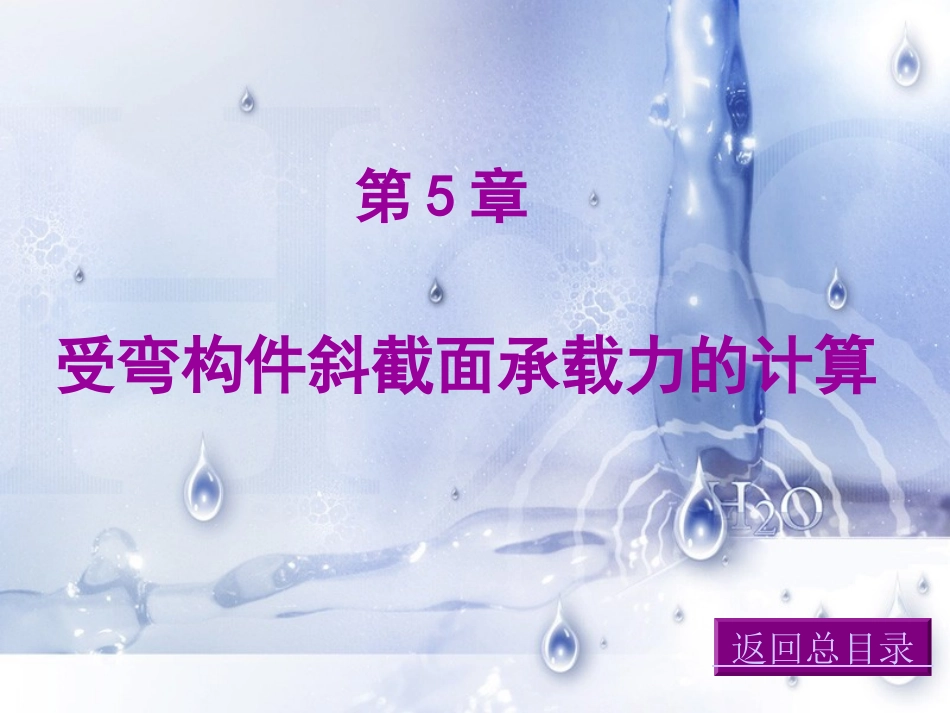

受弯构件斜截面承载力的计算_第1页
1/89
受弯构件斜截面承载力的计算_第2页
2/89

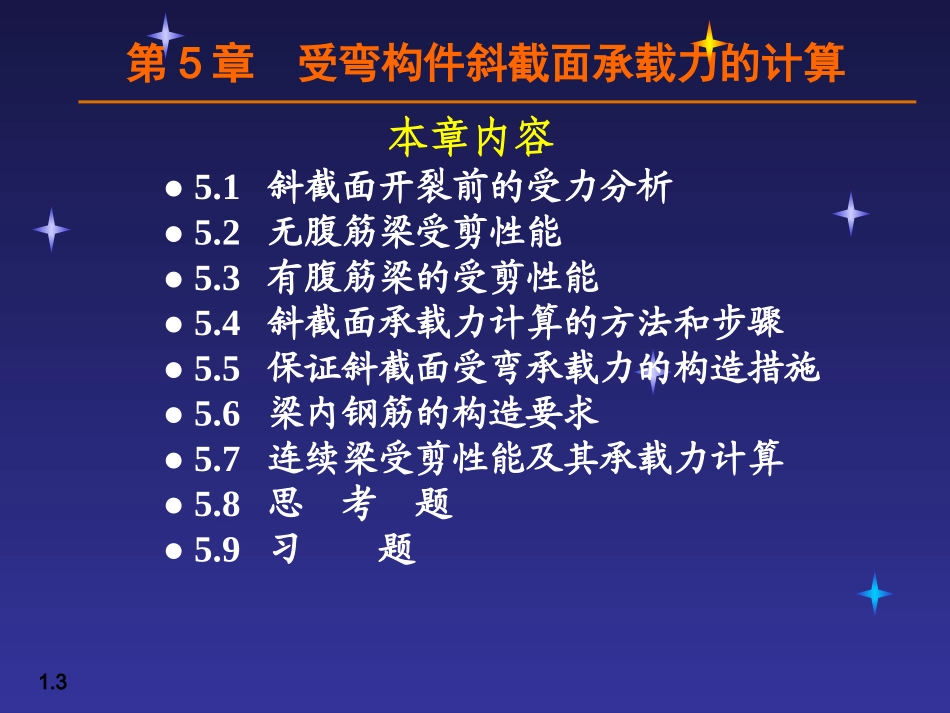

受弯构件斜截面承载力的计算_第3页
3/89
第5章受弯构件斜截面承载力的计算1.1第5章受弯构件斜截面承载力的计算返回总目录第5章受弯构件斜截面承载力的计算1.2教学提示:受弯构件在弯矩和剪力共同作用的区段常常产生斜裂缝,并可能沿斜截面发生破坏。斜截面破坏带有脆性破坏性质,应当避免,在工程设计时必须进行受弯构件斜截面承载力的计算。现有的斜截面承载力计算式是综合大量试验结果得出的。本章的难点是材料抵抗弯矩图的绘制以及纵向受力钢筋的弯起、截断和锚固等构造规定。教学要求:本章要求学生熟悉无腹筋梁斜裂缝出现前后的应力状态。掌握剪跨比的概念、无腹筋梁斜截面受剪的3种破坏形态以及腹筋对斜截面受剪破坏形态的影响。熟练掌握矩形截面受弯构件斜截面受剪承载力的计算模型、计算方法及限制条件。掌握受弯构件钢筋的布置、梁内纵筋的弯起、截断及锚固等构造要求。第5章受弯构件斜截面承载力的计算1.3本章内容●5.1斜截面开裂前的受力分析●5.2无腹筋梁受剪性能●5.3有腹筋梁的受剪性能●5.4斜截面承载力计算的方法和步骤●5.5保证斜截面受弯承载力的构造措施●5.6梁内钢筋的构造要求●5.7连续梁受剪性能及其承载力计算●5.8思考题●5.9习题第5章受弯构件斜截面承载力的计算1.45.1斜截面开裂前的受力分析受弯构件一般情况下总是由弯矩和剪力共同作用。通过试验可知,在主要承受弯矩的区段,将产生垂直裂缝,但在剪力为主的区段,受弯构件却产生斜裂缝。为了说明这种情况,下面用一实例,采用力学方法来分析其原因。第5章受弯构件斜截面承载力的计算1.55.1斜截面开裂前的受力分析图5.1对称集中加载的钢筋混凝土简支梁第5章受弯构件斜截面承载力的计算1.65.1斜截面开裂前的受力分析图5.2梁内应力状态第5章受弯构件斜截面承载力的计算1.7由于混凝土的抗拉强度非常低,当主拉应力超过混凝土的抗拉强度时,就会在垂直主拉应力方向产生裂缝,看图可知,该裂缝应为斜裂缝。梁的斜裂缝有弯剪型斜裂缝和腹剪型斜裂缝两种。弯剪型斜裂缝由梁底的垂直弯曲裂缝向集中荷载作用点,斜向延伸发展而成,其特点是下宽上细(如图5.3(b)所示),多见于一般的钢筋混凝土梁。腹剪型斜裂缝则出现在梁腹较薄的构件中,例如T形和工字形薄腹梁。由于梁腹部的主拉应力过大致使中性轴附近出现约的斜裂缝,随荷载的增加,裂缝向上下延伸。腹剪型斜裂缝的特点是中部宽,两头细,呈梭形(如图5.3(a)所示)。5.1斜截面开裂前的受力分析tptp45°第5章受弯构件斜截面承载力的计算1.85.1斜截面开裂前的受力分析图5.3梁的斜裂缝(a)腹剪型(b)弯剪型第5章受弯构件斜截面承载力的计算1.9在受弯构件中,一般由纵向钢筋和腹筋构成如图5.4所示的钢筋骨架。腹筋指的是箍筋和弯起钢筋的总称。所谓无腹筋梁指的是不配箍筋和弯起钢筋的梁。但在实际工程中的梁都要配置箍筋,有时甚至还要配有弯起钢筋。下面先研究无腹筋梁的受剪性能,因为无腹筋梁较简单,影响斜截面破坏的因素较少,从而为有腹筋梁的受力及破坏分析奠定基础。5.2无腹筋梁受剪性能图5.4钢筋骨架图第5章受弯构件斜截面承载力的计算1.105.2无腹筋梁受剪性能5.2.1斜截面开裂后梁中的应力状态无腹筋梁出现斜裂缝后,梁的应力状态发生了很大变化,亦即发生了应力重分布。梁的抗剪能力由混凝土残余面上的压力、纵向钢筋的拉力、纵向钢筋的销栓力、骨料咬合力组成并转换。AcaVVVV第5章受弯构件斜截面承载力的计算1.115.2无腹筋梁受剪性能图5.5斜裂缝形成后的受力状态第5章受弯构件斜截面承载力的计算1.125.2无腹筋梁受剪性能5.2.2无腹筋梁剪切破坏形态1.剪跨比在讨论梁沿斜截面破坏的各种形态之前,首先必须了解与它密切相关的一个参数——剪跨比()。剪跨比的定义有广义和狭义之分。广义的剪跨比是指:该截面所承受的弯矩和剪力的相对比值(5-7)式中,、——分别为计算截面的弯矩和剪力;——截面的有效高度。V0MVhMMV0MVh0h第5章受弯构件斜截面承载力的计算1.135.2无腹筋梁受剪性能5.2.2无腹筋梁剪切破坏形态1.剪跨比狭义的剪跨比:集中荷载作用点处至邻近支座的距离与截面有效高度的比值。(5-8)式中,——集中荷载作用点至邻近支座的距离,称为剪跨,如图5.5(a)所示。剪跨比是一...
