钢筋算量基本知识VIP免费

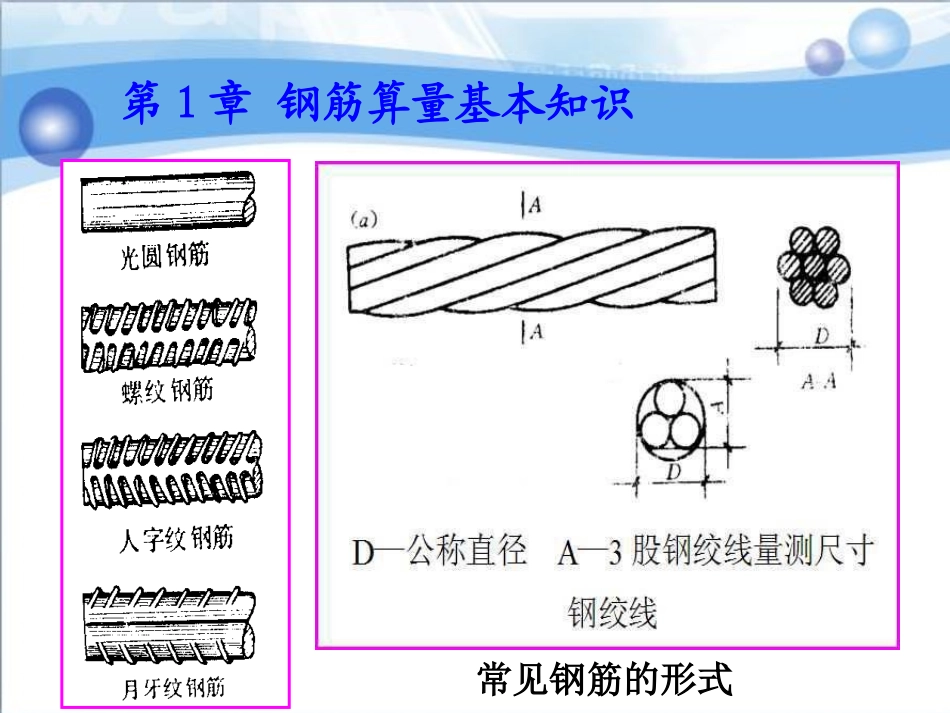

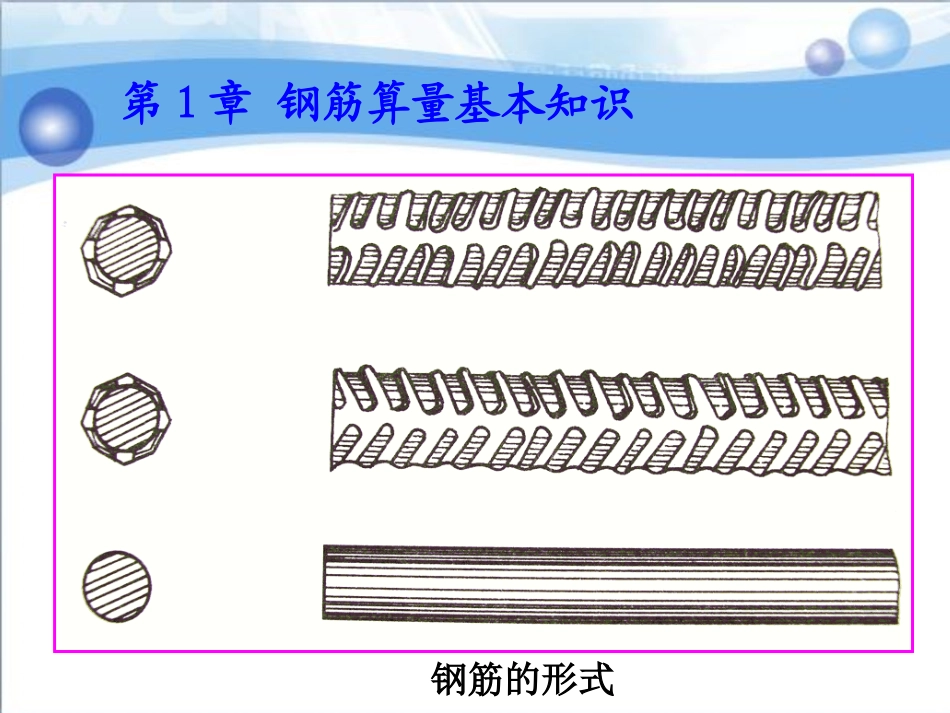

第一篇钢筋算量基础知识第一章钢筋算量基本知识第1章钢筋算量基本知识钢筋的形式第1章钢筋算量基本知识常见钢筋的形式第1章钢筋算量基本知识第1节：钢筋基本知识第1章钢筋算量基本知识第1节：钢筋基本知识•纵筋：•（1）梁柱：应HRB400、HRB500、HRBF400、HRBF500•（2）板墙：宜HRB400、HRB500、HRBF400、HRBF500也可HPB300、HRB335、HRBF335、RRB400•箍筋：•宜HRB400、HRBF400、HRB500、HRBF500、HPB300，也可以HRB335、HRBF335规范用钢原则：推广400、500钢筋，限制并逐步淘汰335钢筋，用300替代235.钢筋类型选用（新砼规）：第1章钢筋算量基本知识第2节：钢筋算量基本知识一、钢筋算量业务划分第1章钢筋算量基本知识第2节：钢筋算量基本知识钢筋算量业务划分第1章钢筋算量基本知识第2节：钢筋算量基本知识实际长度：即下料长度，是按轴线计算，要考虑加工变形、钢筋的位置关系等实际情况；设计长度：设计图中钢筋的尺寸是按直线或折线的外包尺寸标注的，并未考虑太多钢筋加工及施工过程中的实际情况。实际长度=设计长度-量度差值量度差值：转角处外包线的长度与圆弧段钢筋中心弧长的差值。第1章钢筋算量基本知识第2节：钢筋算量基本知识二、钢筋算量基本方法第1章钢筋算量基本知识第2节：钢筋算量基本知识钢筋设计长度=构件净长+在支座内的锚固长度+钢筋连接(有支座的构件)梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度第1章钢筋算量基本知识第2节：钢筋算量基本知识钢筋设计长度=构件总长+封边+钢筋连接(构件无支座时)1、封边钢筋的设置一般是出于构造需要，也有结构受力需要的；2封边钢筋最多出现在非支撑板端第1章钢筋算量基本知识第2节：钢筋算量基本知识节点位置,一个构件是另一个构件的“支座”第1章钢筋算量基本知识第2节：钢筋算量基本知识“节点”位置构件之间的关系一个构件作为对方的“支座”——节点本体另一个构件支撑在“支座”上——节点关联比如：基础是柱的支座，柱支撑在基础上柱是梁的支座，梁支撑在柱上梁是板的支座，板支撑在梁上第1章钢筋算量基本知识第2节：钢筋算量基本知识基础梁与框架柱：作为支座的构件基础梁（节点本体），纵筋和箍筋连续穿过节点，纵筋在端部收头，不锚固；节点关联即柱纵筋在基础梁内锚固，第1章钢筋算量基本知识第2节：钢筋算量基本知识框架梁与框架柱：作为支座的构件（框架柱），纵筋和箍筋连续穿过节点，框架梁纵筋伸入柱内锚固。屋面梁与框架柱：柱纵筋在屋面位置收头，不锚固。第1章钢筋算量基本知识第3节：钢筋算量基本内容及总体思路第1章钢筋算量基本知识钢筋长度一般公式：构件净长+锚固长度+（弯起钢筋增加长度+弯钩增加值+搭接长度）所有计算的前提——识图！！！第3节：钢筋算量基本内容及总体思路内容衔接一：钢筋保护层钢筋保护层砼保护层内容衔接一：钢筋保护层钢筋保护层•11G101：最外层钢筋（包含箍筋、构造筋、分布钢筋等）外边缘至混凝土表面的距离•11G101：影响保护层的四大因素是：环境类别；构件类型；混凝土强度等级；④结构设计年限。内容衔接一：钢筋保护层钢筋保护层表1-1-1混凝土结构环境类别表环境类别条件一室内干燥环境；无侵蚀性静水侵没环境二a室内潮湿环境；非严寒和费寒冷地区的露天环境；非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境；严寒和寒冷地区的冰冻线以下与无侵蚀性的水或土壤直接接触的环境二b干湿交替环境；水位频繁变动环境；严寒和寒冷地区的露天环境；严寒和寒冷地区的冰冻线以上与无侵蚀性的水或土壤直接接触的环境三a严寒和寒冷地区冬季水位变动区环境，受除冰盐影响环境，海风环境三b渍土环境；受除冰盐作用环境；海岸环境四海水环境五受人为或自然的侵蚀性物质影响的环境内容衔接一：钢筋保护层钢筋保护层表1-1-2混凝土保护层的最小厚度环境类别板、墙（mm）梁、柱(mm)一1520二2025二b2535三a3040三b4050受力钢筋的混凝土保护层最小厚度确定要特别注意几点：1.混凝土强度等级不大于C25时，表中保护层厚度值应增加5mm。2.基础底面钢筋的保护层厚度，有混凝土垫层时应从垫层顶面算起，且不应小于40mm。内容衔接二：钢筋连接钢...
