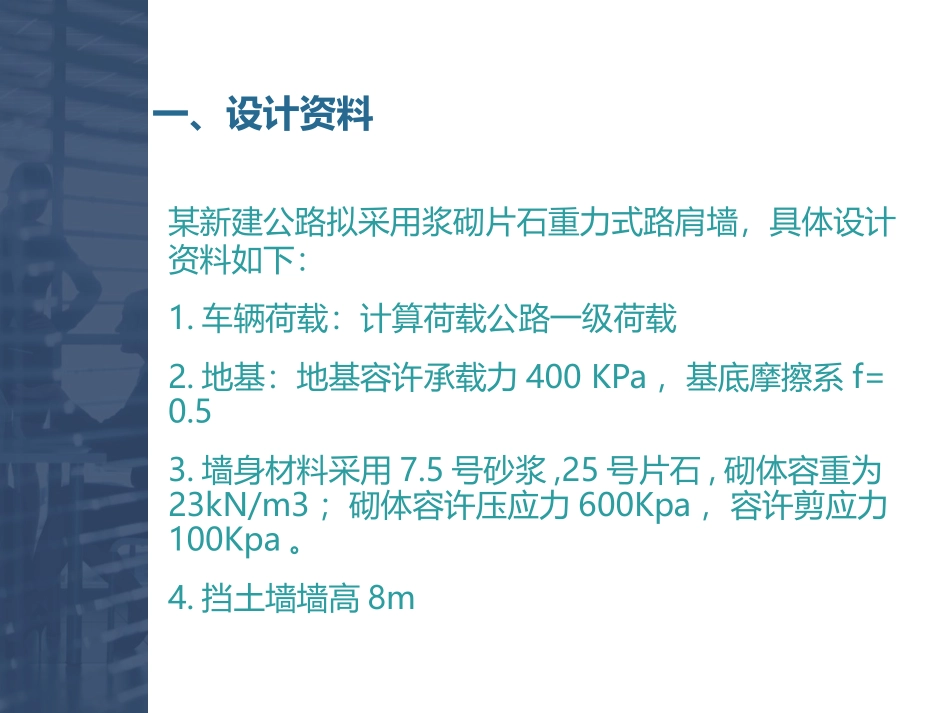

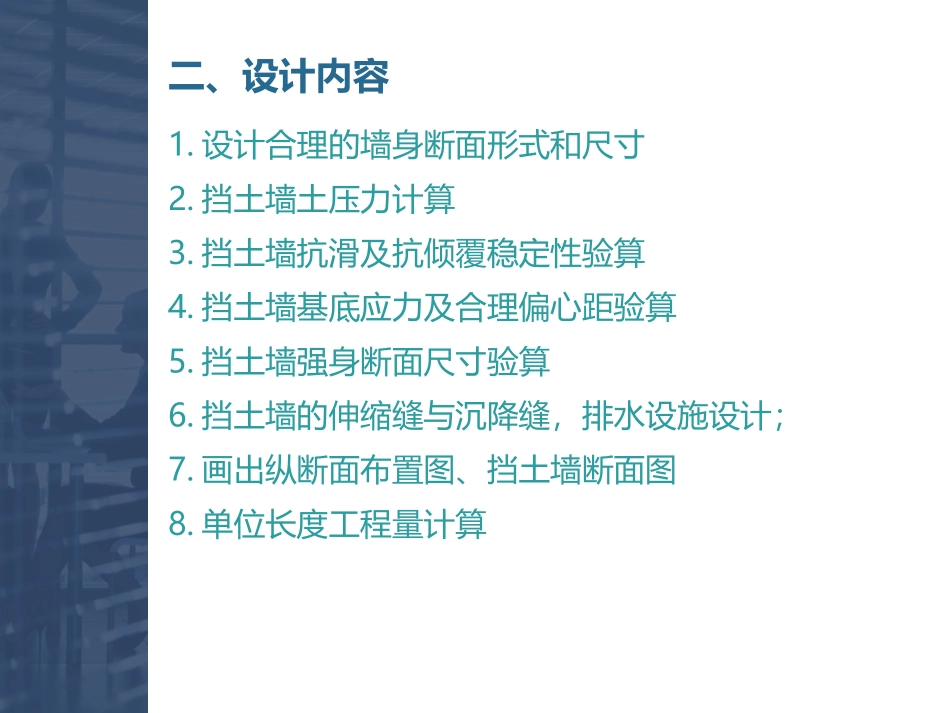

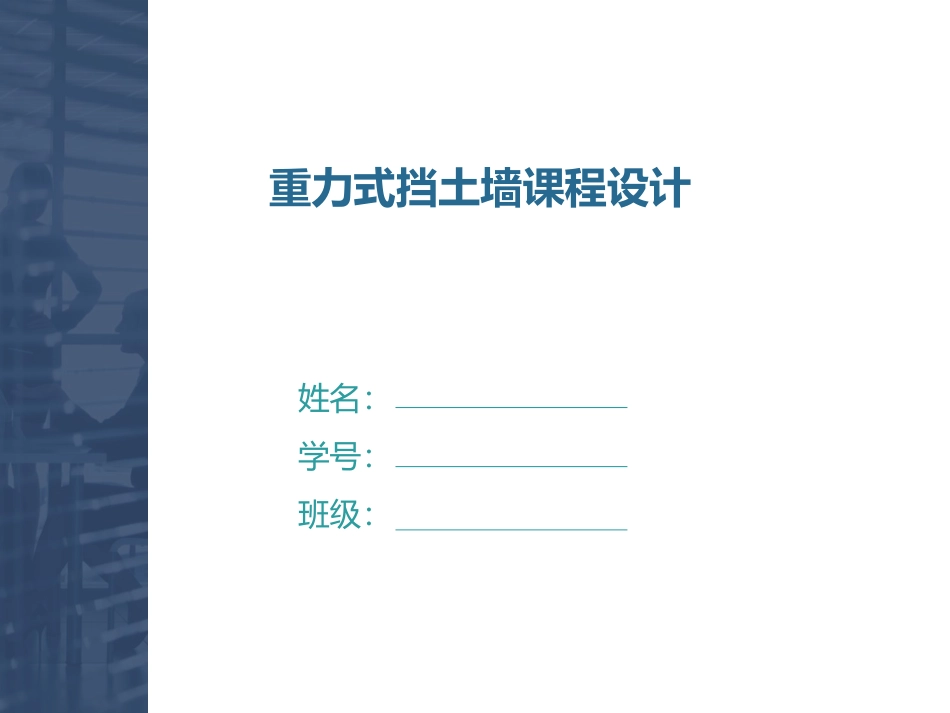

姓名：学号：班级：重力式挡土墙课程设计某新建公路拟采用浆砌片石重力式路肩墙，具体设计资料如下：1.车辆荷载：计算荷载公路一级荷载2.地基：地基容许承载力400KPa，基底摩擦系f=0.53.墙身材料采用7.5号砂浆,25号片石,砌体容重为23kN/m3；砌体容许压应力600Kpa，容许剪应力100Kpa。4.挡土墙墙高8m一、设计资料二、设计内容1.设计合理的墙身断面形式和尺寸2.挡土墙土压力计算3.挡土墙抗滑及抗倾覆稳定性验算4.挡土墙基底应力及合理偏心距验算5.挡土墙强身断面尺寸验算6.挡土墙的伸缩缝与沉降缝，排水设施设计；7.画出纵断面布置图、挡土墙断面图8.单位长度工程量计算荷载布置形式及挡土墙截面形式拟定1、荷载沿硬路肩边缘布置，在路面引起的应力为q=12.5kPa。2、挡土墙顶宽1.8m，墙背坡度1：:0.25，基底倾斜角tanα0=0.2，基础埋深1.0m，墙趾展宽0.5m，墙趾顶面距基底0.8m。破裂棱体假设计算A0=37B0=9.25α=-14︒02´得出tgθ=0.724，θ=35︒58´L0=H(tgθ+tgα)=3.79mL1=Nb+(N-1)m+d=5.5m得出L00Kc=4.59>1.3抗倾覆稳定性:0.8GZg+γQ1(EyZx-ExZy)=171.07>0K0=2.46>1.5因此稳定性满足要求。每延米作用于基底总竖向力N1=479.74kN基底面积A=2.14m2得p=224.18kPa<400kPa作用于基底的的偏心距M=28.554kN·m得出偏心距e=0.06m
