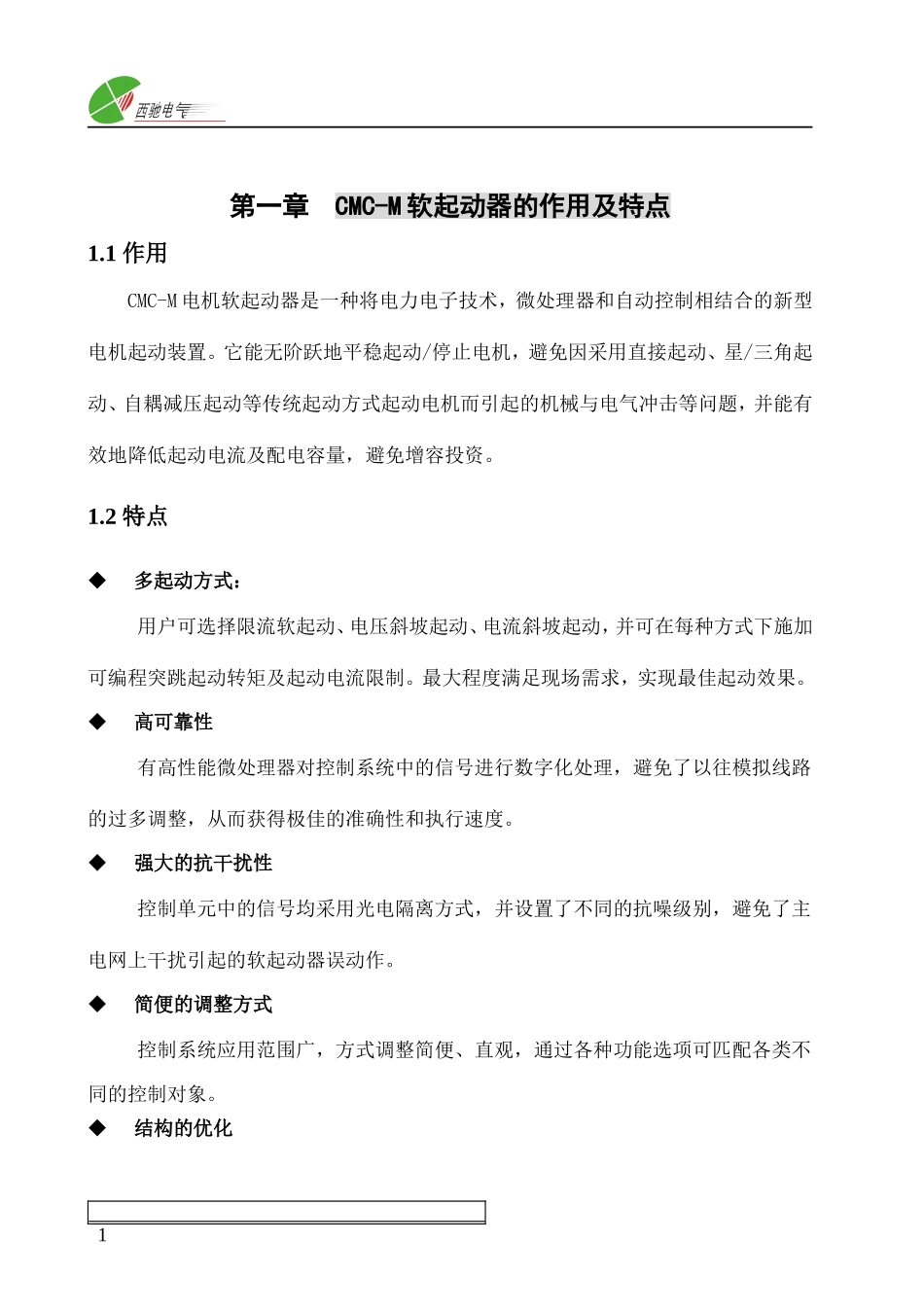

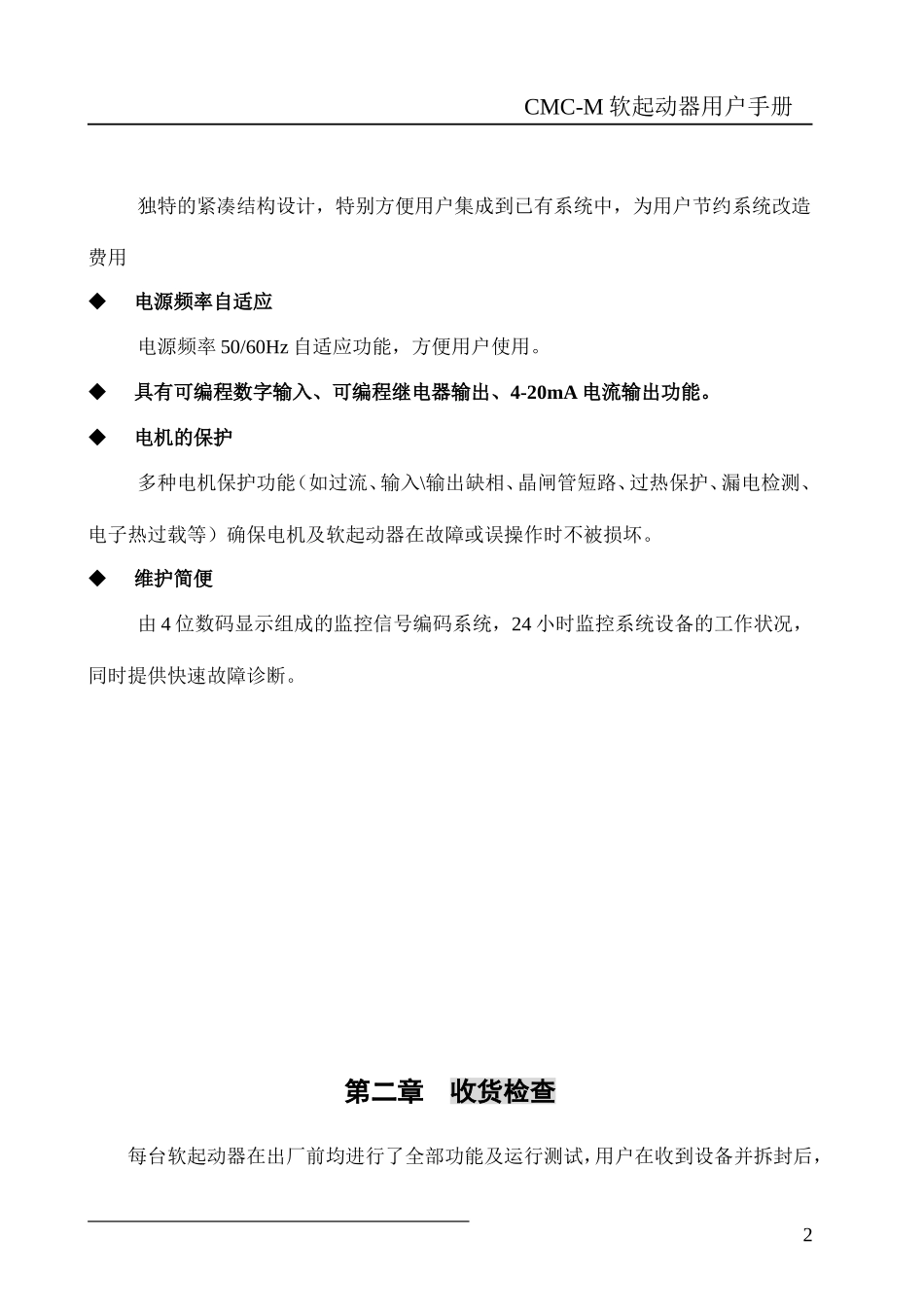

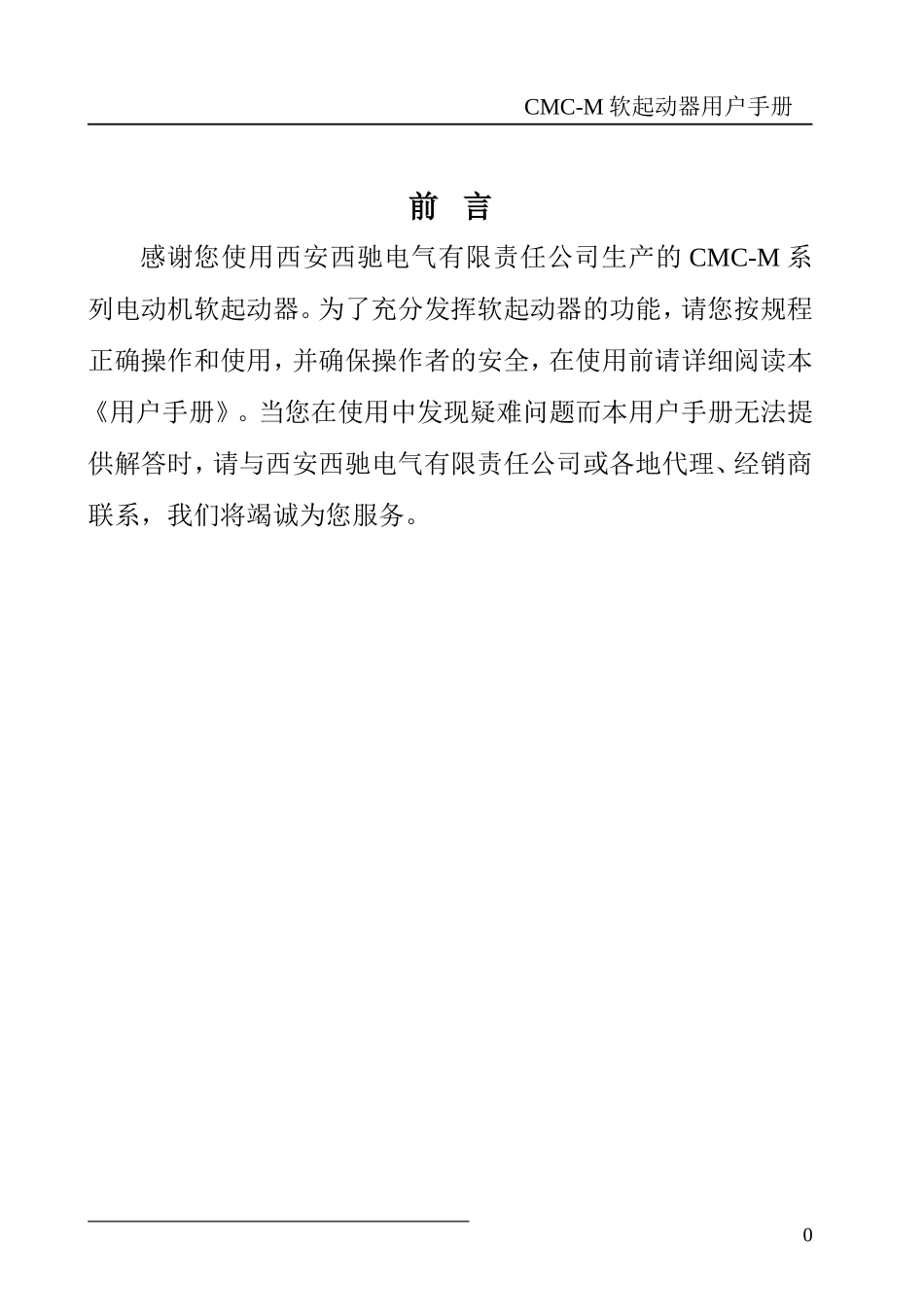

前言感谢您使用西安西驰电气有限责任公司生产的CMC-M系列电动机软起动器。为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《用户手册》。当您在使用中发现疑难问题而本用户手册无法提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将竭诚为您服务。0CMC-M软起动器用户手册第一章CMC-M软起动器的作用及特点1.1作用CMC-M电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。1.2特点多起动方式：用户可选择限流软起动、电压斜坡起动、电流斜坡起动，并可在每种方式下施加可编程突跳起动转矩及起动电流限制。最大程度满足现场需求，实现最佳起动效果。高可靠性有高性能微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。强大的抗干扰性控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级别，避免了主电网上干扰引起的软起动器误动作。简便的调整方式控制系统应用范围广，方式调整简便、直观，通过各种功能选项可匹配各类不同的控制对象。结构的优化1独特的紧凑结构设计，特别方便用户集成到已有系统中，为用户节约系统改造费用电源频率自适应电源频率50/60Hz自适应功能，方便用户使用。具有可编程数字输入、可编程继电器输出、4-20mA电流输出功能。电机的保护多种电机保护功能（如过流、输入\输出缺相、晶闸管短路、过热保护、漏电检测、电子热过载等）确保电机及软起动器在故障或误操作时不被损坏。维护简便由4位数码显示组成的监控信号编码系统，24小时监控系统设备的工作状况，同时提供快速故障诊断。第二章收货检查每台软起动器在出厂前均进行了全部功能及运行测试，用户在收到设备并拆封后，2CMC-M软起动器用户手册请按下列步骤检查。如发现问题，请立即与供货商联系。检查铭牌以确认收到的产品与订购的产品一致。软起动器铭牌说明请检查产品在运输中是否有损伤，如：外壳凹陷、变形，内部连线、连接件松动等。检查是否随机配备产品合格证、保修卡、《用户手册》各一份。产品出厂后依据保修卡对产品实行保修。请您在收到货物后，认真填写保修卡并将保修卡寄回西安西驰电气有限责任公司或供货单位。第三章使用条件及安装3.1使用条件3控制电源AC220V±15%，50/60Hz三相电源AC380V、660V、1140V±30%标称电流15A-----1000A，共22种额定值电机功率7.5-----880KW适用电机一般鼠笼型异步电机起动斜坡方式电压斜坡起动电流斜坡起动停车方式自由停车软停车制动刹车软停+制动刹车逻辑输入阻抗1.8KΩ，电源+15V起动频度可做频繁或不频繁起动,建议每小时起动不超过20次保护功能断相、过流、短路、SCR保护、过热、过载等保护等级IP00、IP20冷却方式自然冷却或强迫风冷安装方式壁挂式环境条件海拨超过2000米，应相应降低容量使用环境温度在-25~+45°C之间相应湿度不超过95%(20°C±5°C)无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G3.1安装方向为了确保软起动器在使用中具有良好的通风及散热条件，软起动器应垂直安装。3.2安装空间在设备周围留有足够的散热空间，柜内安装时柜体前后门应均可打开，为便于维护请将柜体后门与墙壁保持一定距离(见附表三)。如需选用风机，请在我公司网站(www.xichi.cn)下载相关风机尺寸。3.3电路安装4CMC-M软起动器用户手册主回路采用上进下出，导线应保证足够的电流能力。外围配件的选用请参见附表一。第四章电路连接4.1基本接线原理图软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。54.2基本接线示意图6CMC-M软起动器用户手册74.3典型应用接线图①上图所示为单节点控制方式。接点闭合软起动起动，接点打开软起动器停止...
