清华大学-机械设计Ch05VIP免费

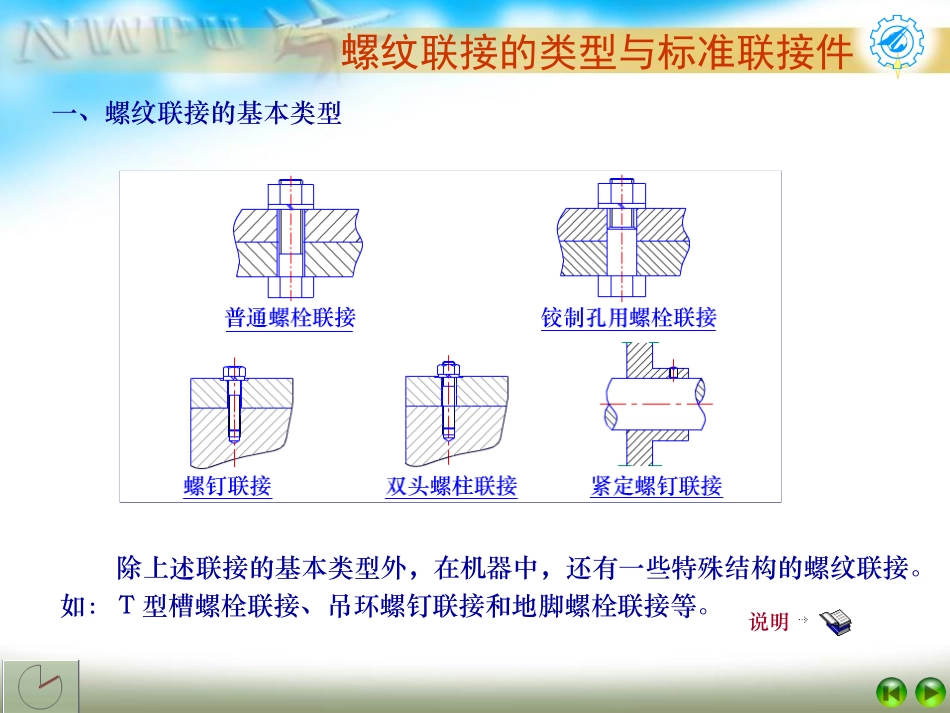

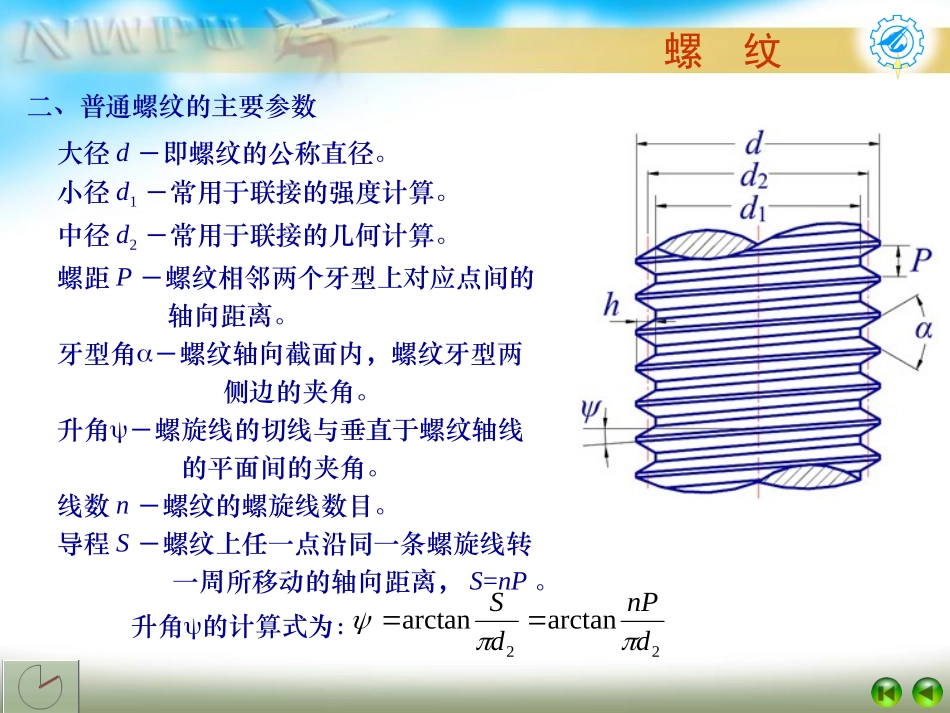

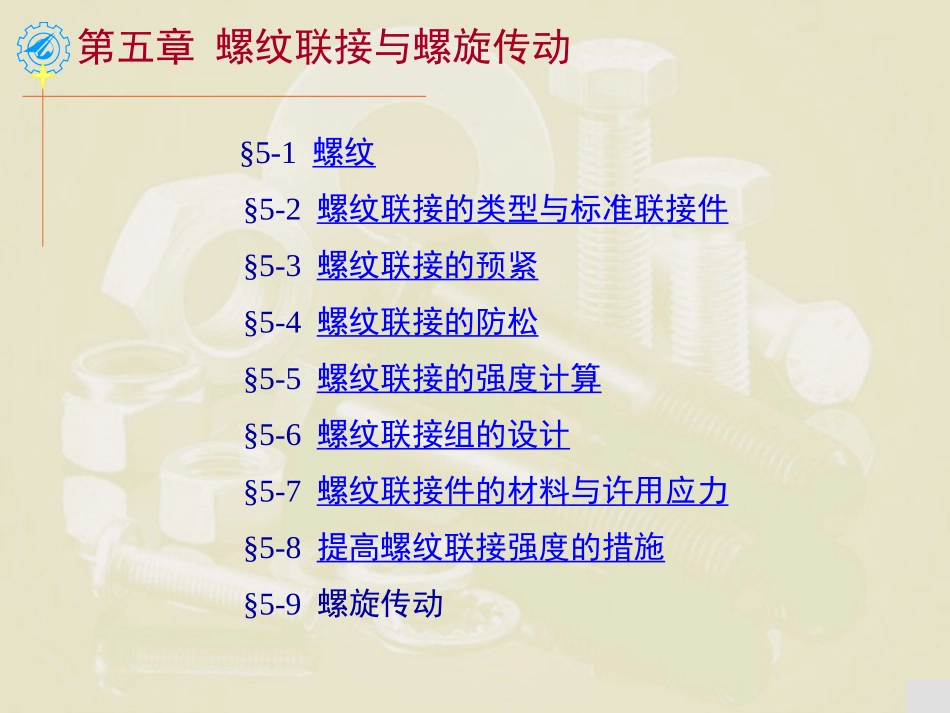

第五章螺纹联接与螺旋传动§5-1螺纹§5-2螺纹联接的类型与标准联接件§5-3螺纹联接的预紧§5-6螺纹联接组的设计§5-5螺纹联接的强度计算§5-8提高螺纹联接强度的措施§5-7螺纹联接件的材料与许用应力§5-9螺旋传动§5-4螺纹联接的防松螺纹的类型与特点2二、普通螺纹的主要参数大径d－即螺纹的公称直径。小径d1－常用于联接的强度计算。中径d2－常用于联接的几何计算。螺距P－螺纹相邻两个牙型上对应点间的轴向距离。牙型角－螺纹轴向截面内，螺纹牙型两侧边的夹角。升角－螺旋线的切线与垂直于螺纹轴线的平面间的夹角。线数n－螺纹的螺旋线数目。导程S－螺纹上任一点沿同一条螺旋线转一周所移动的轴向距离，S=nP。升角的计算式为：22arctanarctandnPdS螺纹联接类型与标准件1螺纹联接的类型与标准联接件一、螺纹联接的基本类型除上述联接的基本类型外，在机器中，还有一些特殊结构的螺纹联接。如：T型槽螺栓联接、吊环螺钉联接和地脚螺栓联接等。说明联接类型与标准件2螺纹联接的类型与标准联接件二、标准螺纹联接件螺纹联接的类型很多，在机械制造中常见的螺纹联接件的结构型式和尺寸都已经标准化，设计时可以根据有关标准选用。虚拟现实中的螺纹联接件利用控制拧紧力矩的方法来控制预紧力的大小。通常可采用测力矩扳手或定力矩扳手，对于重要的螺栓联接，也可以采用测定螺栓伸长的方法来控制预紧力。纹联接的预紧螺纹联接的预紧大多数螺纹联接在装配时都需要拧紧，使之在承受工作载荷之前，预先受到力的作用，这个预加作用力称为预紧力。增强联接的可靠性和紧密性，以防止受载后被联接件间出现缝隙或发生相对移动。注意：对于重要的联接，应尽可能不采用直径过小(＜M12)的螺栓。预紧力限制拧紧后螺纹联接件的预紧应力不得超过其材料的屈服极限s的80%。预紧力：预紧的目的：预紧力的确定原则：预紧力的控制：预紧力和预紧力矩之间的关系：dFT02.0详细推导螺纹联接的防松螺纹联接的防松螺纹联接一般都能满足自锁条件不会自动松脱。但在冲击、振动或变载荷作用下，或在高温或温度变化较大的情况下，螺纹联接中的预紧力和摩擦力会逐渐减小或可能瞬时消失，导致联接失效。防松的根本问题在于防止螺旋副相对转动。按工作原理的不同，防松方法分为摩擦防松、机械防松等。此外还有一些特殊的防松方法，例如铆冲防松、在旋合螺纹间涂胶防松等。螺纹联接的强度计算1螺纹联接的强度计算螺栓联接的强度计算主要与联接的装配情况（预紧或不预紧）、外载荷的性质和材料性能等有关。螺栓联接强度计算的目的是根据强度条件确定螺栓直径，而螺栓和螺母的螺纹牙及其他各部分尺寸均按标准选定。一、松螺栓联接强度计算二、紧螺栓联接强度计算1．仅受预紧力的紧螺栓联接2．受轴向载荷的紧螺栓联接3．承受工作剪力的紧螺栓联接联接的失效形式：主要是指螺纹联接件的失效。对于受拉螺栓，其失效形式主要是螺纹部分的塑性变形和螺杆的疲劳断裂。对于受剪螺栓，其失效形式可能是螺栓杆被剪断或螺栓杆和孔壁的贴合面被压溃。详细推导65%20%15%4/21dF螺纹联接的强度计算2螺纹联接的强度计算1．仅受预紧力的紧螺栓联接2104dF预紧力引起的拉应力：5.0162)tan(312v0ddF螺牙间的摩擦力矩引起的扭转剪应力：210ca43.1dF强度条件：当联接承受较大的横向载荷F时，由于要求F0≥F／f（f=0.2），即F0≥5F，因而需要大幅度地增加螺栓直径。为减小螺栓直径的增加，可采用减载措施。说明3.1322ca根据第四强度理论，螺栓在预紧状态下的计算应力:F0F0FF螺纹联接的强度计算3螺纹联接的强度计算2．受轴向载荷的紧螺栓联接FDDp螺栓预紧力F0后，在工作拉力F的作用下，螺栓的总拉力F2=?FFF124/3.1212cadFFCCCFFmbb02这时螺栓的总拉力为：为使工作载荷作用后，联接结合面间有残余预紧力F1存在，要求螺栓联接的预紧力F0为：FCCCFFmbm10静强度条件：式中F1为残余预紧力，为保证联接的紧密性，应使F1＞0，一般根据联接的性质确定F1的大小。式中：mbbCCC为螺栓的相对刚度，其取值范围为0~1。详细分析...
