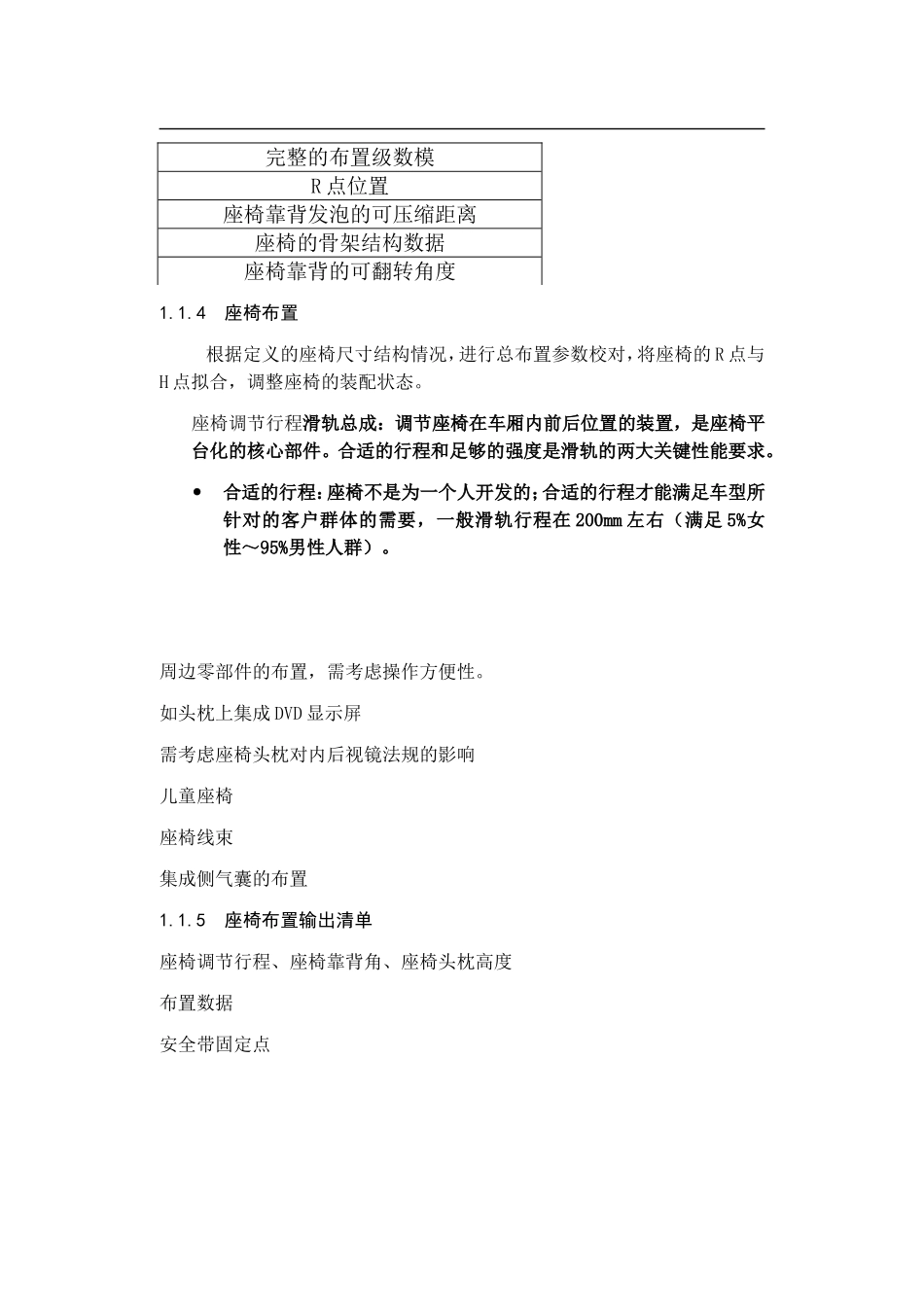

总布置篇第X章整车附件系统布置本章主要针对整车附件系统的布置进行说明，主要的部件系统有：座椅、机罩锁及开启机构总成、车门锁及内外开启机构、加油盖锁及开启机构总成、背门锁及开启机构、车门限位器、天窗、内后视镜、外后视镜、安全拉手、玻璃升降器、隔音隔热垫、玻璃、遮阳板、遮阳帘、行李舱网兜、随车工具气弹簧、铭牌标识、行李架、密封条、缓冲块、堵塞1.1座椅系统1.1.1座椅的种类及结构汽车座椅是汽车使用者的直接支承装置，它的主要作用是为司乘人员提供安全、舒适、便于操纵和不易疲劳的驾乘座位。座椅按照结构形式可分为折叠座椅、侧向座椅、后向座椅、悬挂式座椅等。头枕可分为整体式、分离式和嵌入式；座椅常见的调节方式有手动调节和电动调节。具体分类可参考标准QC/T47-92《汽车座椅术语》。座椅的结构主要包括：头枕、靠背、坐垫、座椅骨架、附属调节机构等。1.1.2座椅的设计要求轿车座椅设计是一项复杂的系统工程，它涉及机械、化工、纺织、喷涂、热处理、美学、力学、人体工程学等多门学科，设计时应依据人体工程学原理综合考虑座椅的安全性、舒适性以及座椅的合理布置。GB11550-1995汽车座椅头枕的性能要求和试验方法GB14167-2006汽车安全带安装固定点GB15083—2006《汽车座椅、座椅固定装置及头枕强度要求和试验方法》ECER17关于车辆座椅、座椅固定装置及头枕认证的统一规定ECER25关于批准与车辆座椅一体或非一体的头枕的统一规定安全性：要绝对保证驾乘者的安全。乘坐舒适：能使乘员保持良好的坐姿，保证合理的体压分布，具有腰椎依托感、腰背部贴合感和侧向稳定感。操纵方便：布置的调整手柄、按钮必须是在驾乘者伸手可及的位置，应能顺应常人的习惯且操纵力量适中。1.1.3座椅布置需输入清单功能定义描述：设计之前应该定义好需要哪些功能；完整的布置级数模R点位置座椅靠背发泡的可压缩距离座椅的骨架结构数据座椅靠背的可翻转角度1.1.4座椅布置根据定义的座椅尺寸结构情况，进行总布置参数校对，将座椅的R点与H点拟合，调整座椅的装配状态。座椅调节行程滑轨总成：调节座椅在车厢内前后位置的装置，是座椅平台化的核心部件。合适的行程和足够的强度是滑轨的两大关键性能要求。•合适的行程：座椅不是为一个人开发的；合适的行程才能满足车型所针对的客户群体的需要，一般滑轨行程在200mm左右（满足5%女性～95%男性人群）。周边零部件的布置，需考虑操作方便性。如头枕上集成DVD显示屏需考虑座椅头枕对内后视镜法规的影响儿童座椅座椅线束集成侧气囊的布置1.1.5座椅布置输出清单座椅调节行程、座椅靠背角、座椅头枕高度布置数据安全带固定点1.1.6检查项安全带固定点是否符合法规要求座椅周边布置需检查项座椅在调节范围内与周边零部件的间隙，如驾驶员座椅向前翻转时，是否会碰到风挡玻璃如座椅可放平，需考虑放平后的整体外观效果，如与行李舱储物盒、侧围内饰等的落差、配合间隙等。座椅拆装方便性序号边界条件用途1相关的车身钣金数据，如地板、后隔板、侧围等。用于座椅与车身连接件的设计2门内板、侧围内饰、转向盘、手刹、换档器操作手柄及仪表台上的控制开关等操纵机构数据用以检查驾驶员的操作性能3副仪表台、门板内饰、ABC柱装饰板、后隔板装饰板、顶棚内饰板、后车门框密封条、后门槛装饰板、地毯等内装饰件数据用以控制座椅在车内的布置间隙4后窗玻璃数据用以检查后排乘员的头部空间5SAB、DVD、安全带锁扣及安全带卷收器等需集成到座椅总成的外装件数据用于座椅结构设计时考虑如何布置6与座椅相关的各类线束及接插件数据用于座椅线束的布置及对接件的匹配序号检查项目最小间隙(单位1前座椅蒙皮轮廓和中央控制台之间的间隙102前座椅安全带附件和中央控制台之间的间隙103无调节装置的前座椅蒙皮轮廓和前车门内饰板、中柱装饰板之间的间隙104前座椅蒙皮轮廓和门窗摇手等外露件之间的间隙155手动前座椅位置调节装置和前车门内饰板、中柱装饰板456电动前座椅位置调节装置和前车门内饰板、中柱装饰板407可折叠座椅头枕的旋转弧和顶盖内饰板、遮阳板、活动车顶、风窗玻璃之间的间隙（头枕调节至最高使用位置）108前座椅坐垫蒙皮轮廓和方向盘（设计...
