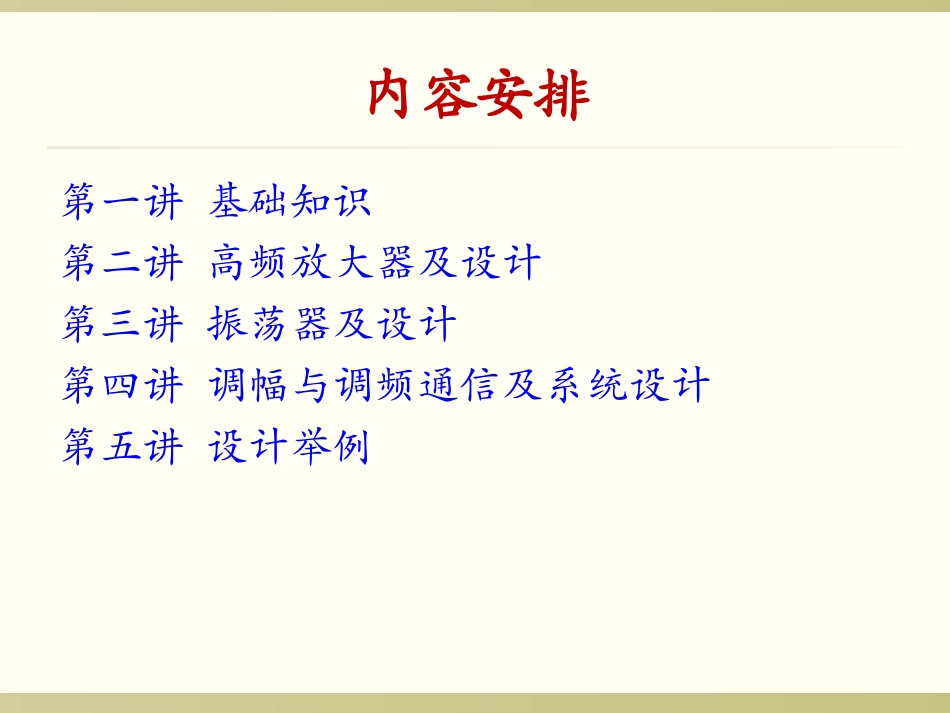

电子设计—高频部分课件制作：刘国华2009.3电子信息学院内容安排第一讲基础知识第二讲高频放大器及设计第三讲振荡器及设计第四讲调幅与调频通信及系统设计第五讲设计举例参考资料1.谢自美主编.电子线路综合设计.武汉：华中科技大学出版社，20062.高吉祥主编.高频电子线路设计.北京：电子工业出版社，20073.谢自美主编.电子线路设计·实验·测试（第二版）.武汉：华中科技大学出版社，20004.李晋炬编著.通信电路与系统实验教程.北京：北京理工大学出版社，20065.于海勋,郑长明.高频电路实验与仿真.北京：科学出版社,2005.第一讲基础知识一、理论基础二、测量基础三、设计与布线基础一、理论基础1.通信系统（以调幅为例）2.高频小信号放大器3.高频功率放大器4.高频振荡器5.频谱变换6.反馈控制电路1.调幅通信系统包括发射机和接收机。发射机组成框图：振荡器高频放大器（倍频器）振幅调制器微音器低频放大器天线图1-1调幅发射系统框图产生载波声电转换载波放大振幅调制调幅接收机接收机框图高频放大器扬声器混频器低频放大器振幅检波器中频放大器本机振荡器天线图1-2超外差式调幅接收机框图混频器：对本振信号和高频输入信号相乘运算，输出固定的差拍频率（中频），有利于后级中频放大器设计。本振：频率稳定度很高的高频振荡器，振荡频率随输入信号频率改变而改变。高质量接收机用频率合成方式产生本振频率。2.高频小信号放大器技术指标高频小信号放大器的技术指标有中心频率f0、增益AV、带宽BW0.7和矩形系数Kr0.1和噪声系数NF。（1）中心频率中心频率是指调谐放大器的工作频率，在此频率上，调谐放大器增益最大。它是调谐放大器的重要性能指标，同时也是选择有源放大器和计算调谐回路设计参数的重要依据。（2）增益Av:电压和功率增益20lgoViVAV10lgopiPAP带宽和矩形系数（3）带宽和矩形系数fO02VA010VA0.72f0.12f0f()VAf图1-3带宽和矩形系数0.10.10.722rfKf矩形系数矩形系数大于1，越小放大器性能越接近理想。噪声系数（4）噪声系数：噪声系数用输入信号噪声功率比(S/N)i与输出噪声功率比(S/N)o定义。通常用dB表示。(/)10lg(/)iFoSNNSN噪声系数反映了信号从电路输入端传到输出端时，信噪比的恶化程度。NF=0dB时，说明放大器时理想的，没有引入噪声。通信系统是由多级级联而成，而系统的噪声系数主要由第一级决定。越往后级，对系统噪声系数影响越小。因此，接收机前端放大器必须采用低噪声放大器。高频小信号放大器特点和电路（1）频带放大器:带宽问题（2）有窄带和宽带放大器之分：负载有调谐回路的为窄带放大器（3）增益不是很大：<30dB（4）工作稳定性问题：采用负反馈，牺牲增益增加稳定性；采用结电容小的管子VccOUTCcINCBRB1RB2RECELBGRC10KC11021046.2k51090145/20C2474715k图1-4单调谐放大器电路图0.70.702/LBWffQ200.1101LfBWQ''8TMbbbcffrC最高频率：功率放大倍数为12.高频谐振功率放大器1.特点：静态时管子截止，大信号输入管子导通，工作在C类。导通角<90º，效率较高。2.与高频小信号放大器区别：高频谐振功放工作在大信号状态，输入信号几百毫伏到几伏，晶体管工作在非线性状态，工作在C类，输出功率大，效率较高。小信号谐振放大器工作在小信号状态，输入信号微伏到毫伏级，晶体管工作在线性区域，工作在A类，输出功率小，效率不高（最高50%）。电路和工作状态原理电路如图1-5.工作状态：欠压、临界、过压。欠压：基极调幅用。由于效率低，功率管容易烧坏，一般不用。临界：输出功率最大，发射机末端用。过压：效率可达最大，管子耗散功率小，工作比较安全，功放中间级用、集电极调幅用。VCCLcC1RbEbC2CLvovi图1-5高频谐振功放电路与负载特性Ic1mIc0ηcPOPTRLηcIc1mIc0POPT临界欠压过压设计方法简介具体设计方法和计算步骤如下：（1）利用公式计算出导通角。VBE为管子起始导通电压，Vbm为基极输入电压峰值。（2）查余弦脉冲分解系数表得出α1、α0和γ。（3）一般给定输出功率Po，由公式可以计算出Ic1m。（4）由公式，计算出Ic0。（5）由公式PD=VCCIc0计算出电源提供功率。（6）由公式PT=PD-PO计算出管子消耗功率。（7）最后由公式计...
