第10章继电接触器控制系统(1)VIP免费

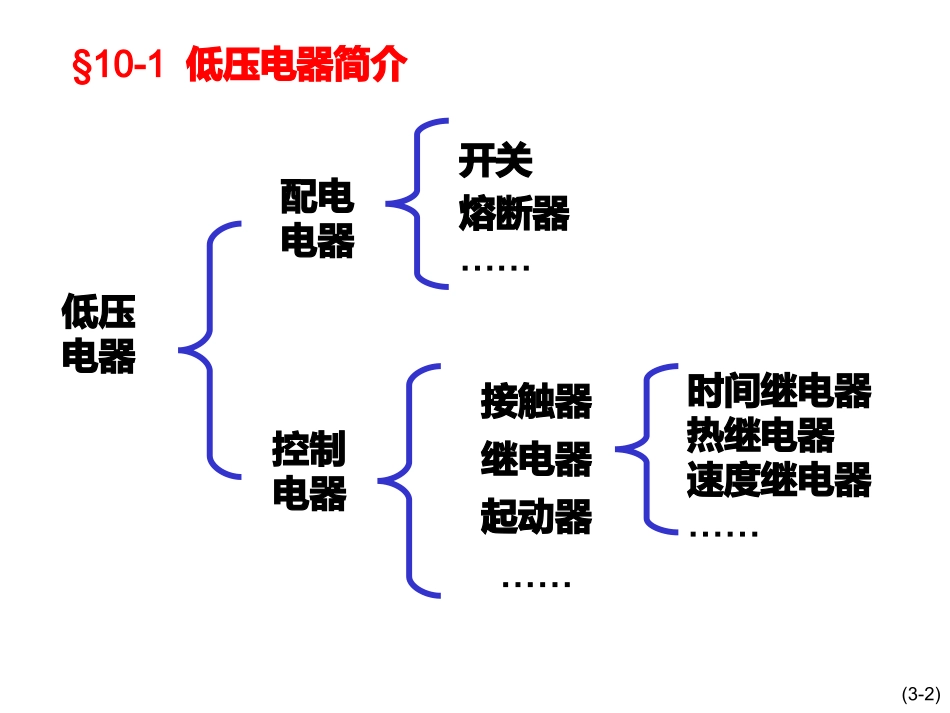

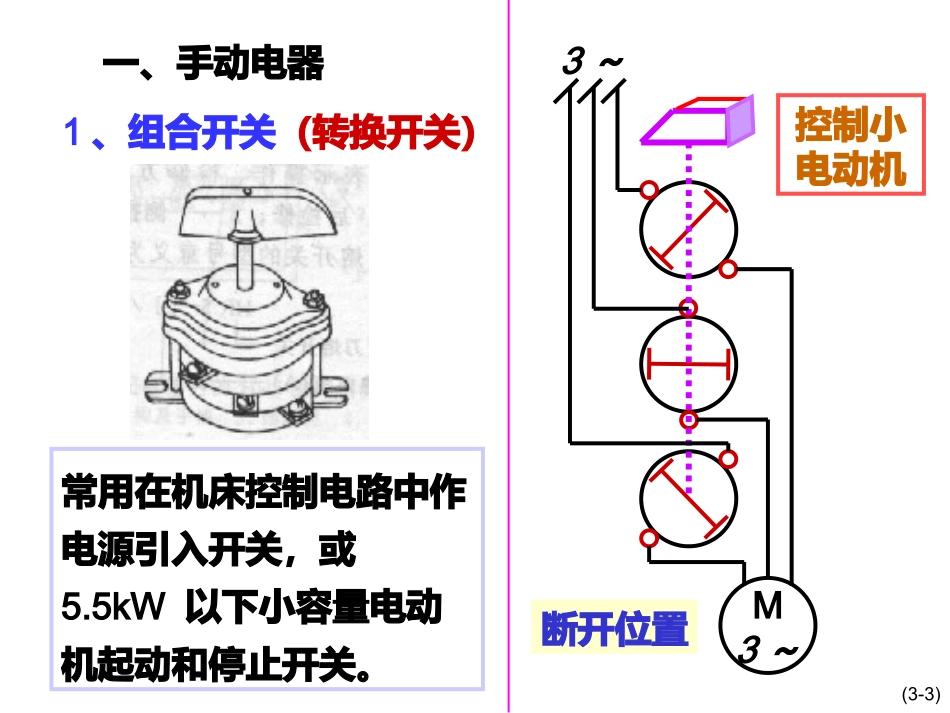

(3-1)第10章继电接触器控制系统(3-2)低压电器配电电器控制电器开关熔断器……接触器继电器起动器……时间继电器热继电器速度继电器……§10-1低压电器简介(3-3)1、组合开关（转换开关）M3～3～控制小电动机断开位置常用在机床控制电路中作电源引入开关，或5.5kW以下小容量电动机起动和停止开关。一、手动电器(3-4)M3～3～接通位置控制小电动机Q符号Q三极双极(3-5)2、按钮常闭触点常开触点SB常开(动合)按钮电路符号SB常闭(动断)按钮电路符号SB按钮帽复合按钮电路符号(3-6)复合按钮电路符号按下常闭触点常开触点SB常开(动合)按钮电路符号SB常闭(动断)按钮电路符号SB按钮帽2、按钮(3-7)无填料密封管式有填料密封管式二、熔断器作用：用于短路保护。作用：用于短路保护。熔断器外形(3-8)电路符号FU熔体额定电流的选择：FIstFI~.I216113）频繁起动的电机异步电机的起动电流Ist=(5~7)INstFI~.I315212）一般电机LFII（稍大）1）无冲击电流的场合（如电灯、电炉）4）多台电动机回路：IF(1.5~2.5)INmax+∑IN最大容量电动机的额定电流其余电动机额定电流之和(3-9)~~~线圈铁芯衔铁主触头弹簧辅助触头M3~电机三、接触器接触器是利用电磁吸力使触头闭合或断开，从而自动接通或断开电机的一种自动电器开关。(3-10)M3~~~~动作过程线圈通电衔铁被吸合触头闭合接通电源电机运转电动机运转(3-11)接触器的图形和文字符号：接触器主触头－－用于主电路（流过的电流大，需加灭弧装置）接触器辅助触头－－用于控制电路（流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其它电力负载接触器技术指标：额定工作电压、电流、触点数目等。接触器线圈KMKM常开常闭KMKM(3-12)四、中间继电器中间继电器的工作原理与接触器相同，只是用途有所不同。接触器主要用来接通或断开主电路，中间继电器则主要用在控制电路中，用来扩大辅助触点的数目。线圈KAKA常闭触点KA常开触点常用的中间继电器有JZ7系列，适用于电压500V以下、电流在5A以下的控制电路。(3-13)发热元件功能功能：过载保护：过载保护五、热继电器结构：I常闭触头双金属片工作原理：发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开。扣板(3-14)热继电器的符号发热元件串联在主电路中串联在控制电路中常闭触头FRFR(3-15)作用：作用：可实现短路、过载、失压保护。六、自动空气断路器（自动开关）113～13245678910负载1、3、11、拉力弹簧2、锁扣4、8、10、顶杆5、过流脱扣器6、发热元件7、双金属片9、电磁铁短路时，顶杆4将锁扣2顶开，断开电源；过载时，顶杆8将锁扣2顶开，断开电源；欠压时，顶杆10将锁扣2顶开，断开电源。(3-16)热继电器FR起动按钮SB1交流接触器KMM3~3～停车按钮SB2开关Q熔断器FU§10-2鼠笼式电动机直接起动控制电路(3-17)热继电器KH起动按钮SB1交流接触器KM3～停车按钮SB2开关Q熔断器FU直接起动控制电路闭合QM3~(3-18)起动按钮SB1M3~3～停车按钮SB2热继电器KH交流接触器KM开关Q熔断器FU直接起动控制电路按SB1(3-19)起动按钮SB1M3~3～停车按钮SB2热继电器KH交流接触器KM开关Q熔断器FU直接起动控制电路松开SB1电机连续运转(3-20)热继电器KH起动按钮SB1交流接触器KMM3~3～停车按钮SB2开关Q熔断器FU直接起动控制电路按SB2电机停转(3-21)KMSB1C'M3~ABCKMFUQSB'SB2自保持自锁自锁（自保持）的作用的作用按下按钮（SB1），线圈（KM）通电，电机起动；同时，辅助触头（KM）闭合，即使按钮松开，线圈保持通电状态，电机连续运转。起动按钮停车按钮KM直接起动控制电路(3-22)KMSB1KMSB2KHABCKMFUQM3~FR异步机的直接起动（加过载保护）发热元件热继电器常闭触头该电路的保护功能该电路的保护功能1、短路保护：2、过载保护：3、失压保护：熔断器FU热继电器FR接触器KM（带自锁）主电路控制电路失压保护：采用继电器、接触器控制采用继电器、接触器控制后，电源电压<85%时，接触器触头自动断开，可避免烧坏电机；另外，在电源停电后突然再来电时，可避免电机自动起动而伤人。(3-24)M3~ABCKMFUQSB'C'KMSB点动控制动作过程动作...
