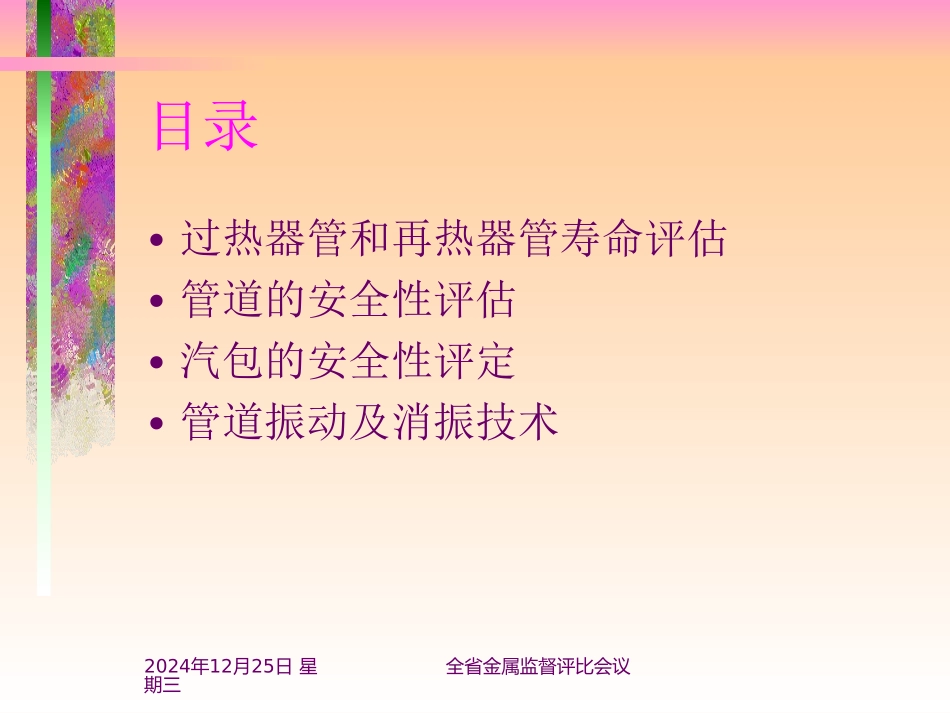

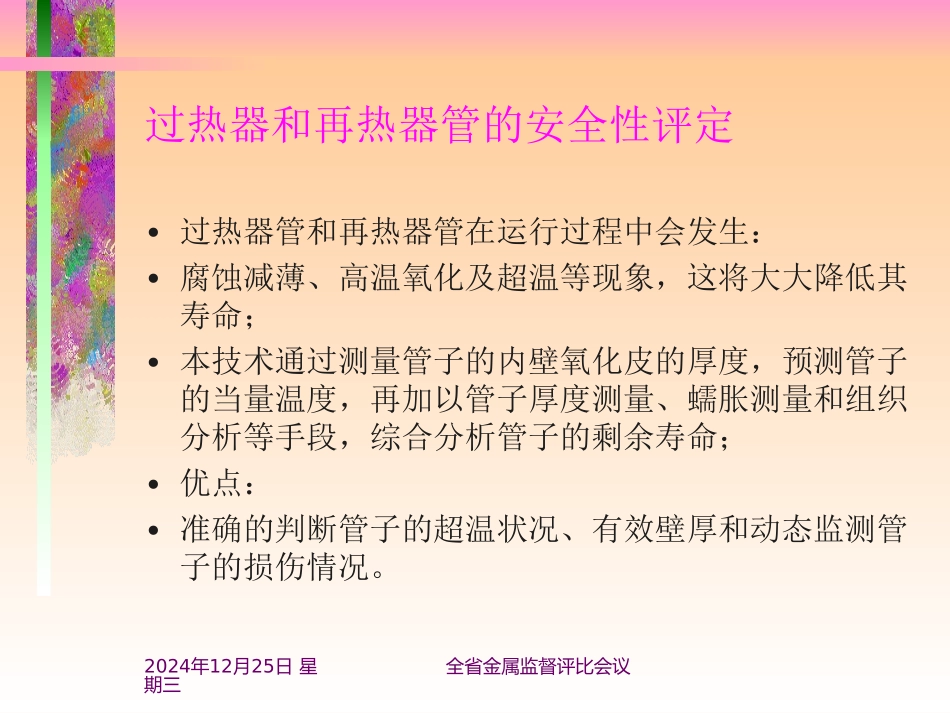

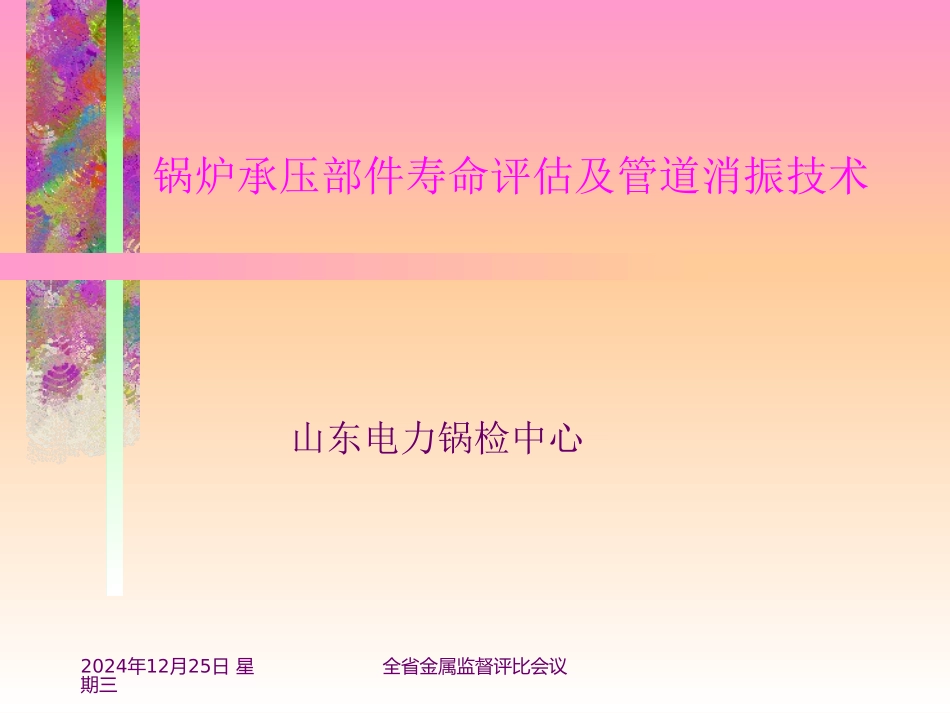

20241225年月日星期三全省金属监督评比会议锅炉承压部件寿命评估及管道消振技术山东电力锅检中心20241225年月日星期三全省金属监督评比会议目录•过热器管和再热器管寿命评估•管道的安全性评估•汽包的安全性评定•管道振动及消振技术20241225年月日星期三全省金属监督评比会议过热器和再热器管的安全性评定•过热器管和再热器管在运行过程中会发生：•腐蚀减薄、高温氧化及超温等现象，这将大大降低其寿命；•本技术通过测量管子的内壁氧化皮的厚度，预测管子的当量温度，再加以管子厚度测量、蠕胀测量和组织分析等手段，综合分析管子的剩余寿命；•优点：•准确的判断管子的超温状况、有效壁厚和动态监测管子的损伤情况。20241225年月日星期三全省金属监督评比会议温度场分布图480.0500.0520.0540.0560.0580.0600.0147101316192225283134374043464952555861646770737679828588919497100103排数（自甲侧到乙侧）当量温度20241225年月日星期三全省金属监督评比会议管子的剩余寿命分布图图7II级再热器管子(炉前)剩余寿命分布0200004000060000800001000001200001400001600001_11_62_33_45_16_16_26_47_28_39_411_111_211_412_414_115_216_116_216_417_218_319_421_121_622_324_325_426_326_427_328_430_130_6剩余寿命(小时)20241225年月日星期三全省金属监督评比会议管道的安全性评估•管道在长期运行过程中会发生：•管道支吊架的损坏，导致应力集中；•组织老化、蠕胀等现象20241225年月日星期三全省金属监督评比会议支吊架的损坏实例20241225年月日星期三全省金属监督评比会议支吊架损坏的危害•支吊架的损害对管道的安全运行有着重大的影响，支吊架的损坏主要的危害在于：•增加了管道的附加应力，改变了管道的受力状态；•轻则造成管道支吊架本身焊缝的破坏，严重者导致管道产生裂纹。20241225年月日星期三全省金属监督评比会议管道支吊架管部出现裂纹20241225年月日星期三全省金属监督评比会议支吊架的失效（吊杆歪斜）20241225年月日星期三全省金属监督评比会议支吊架失效（吊架失载）20241225年月日星期三全省金属监督评比会议管道支吊架管部出现裂纹20241225年月日星期三全省金属监督评比会议管道支吊架的失效导致管道破坏的实例20241225年月日星期三全省金属监督评比会议管道安全性评估•管系寿命评估的原则•需要进行的工作•寿命评估的步骤•寿命评估程序20241225年月日星期三全省金属监督评比会议重点部位的确认•管道寿命评估的重点部位的确认：•运行时间最长的管段•有泄漏历史的管段•应力验算超标的管段•管系结构不连续的部位•重点部位：•管系的弯头•铸造三通、阀门、变径管•对接焊缝•运行时间最长的管段20241225年月日星期三全省金属监督评比会议需要进行的工作•管道支吊架全面检查•对鉴定管道进行全面的应力验算•对验算应力水平高的弯管进行状态应力验算•管道、管件、焊缝的质量水平是实现管道寿命预测的必要条件20241225年月日星期三全省金属监督评比会议寿命评估的程序•首先，确定管道的受力状态；•其次，检查管道、管件、焊缝的质量；•测量管道的蠕变损伤程度；•估算管道的剩余寿命。20241225年月日星期三全省金属监督评比会议汽包的安全性评估•汽包的损伤主要是低周疲劳损伤，破坏首先发生在高应力区；•评估的方法是对汽包进行温度、应力分析，计算疲劳损伤，并计算剩余寿命。•优点：•对汽包的损伤情况进行全面分析，对有缺限部位进行安全性评定，分析汽包的剩余寿命20241225年月日星期三全省金属监督评比会议汽包启停时温度场分布20241225年月日星期三全省金属监督评比会议汽包停炉温度分布20241225年月日星期三全省金属监督评比会议汽包应力场分布20241225年月日星期三全省金属监督评比会议管道的振动测试及消振技术•在电厂中，由于管道纵横交叉、管网密布。一般情况下，微弱的管道振动不会对设备带来损害，但较强烈的振动可能对设备造成损伤乃至机组的非计划停运。•管道振动会使现场工作人员产生恐惧感、不舒适感和不安全感，分散操作人员的注意力，影响工作效率，并容易产生操作失误、造成事故。•强烈的管道振动会使管道结构、管...
