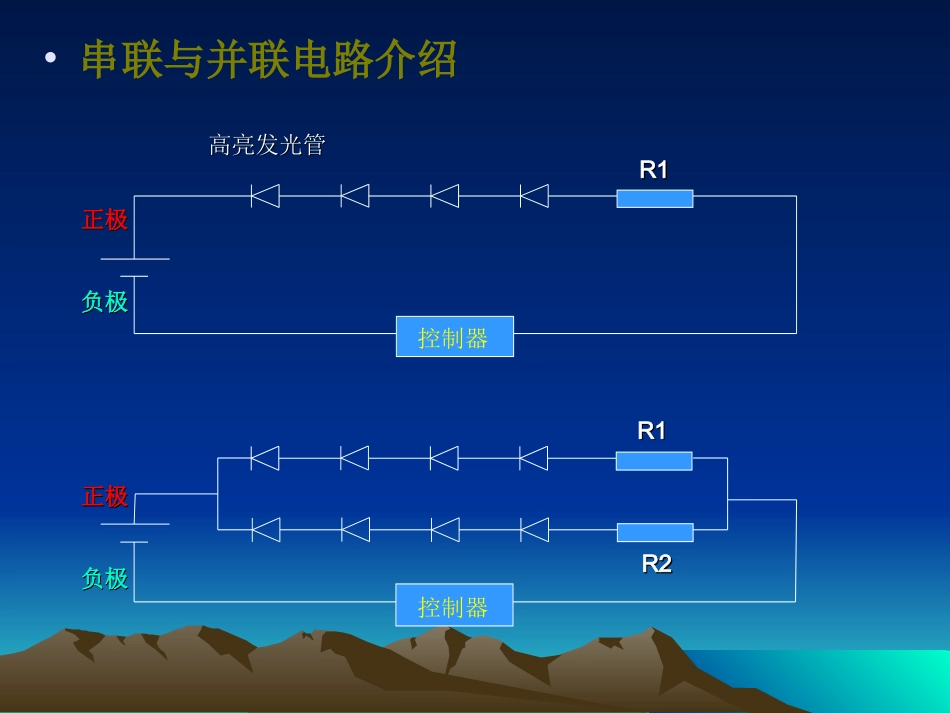

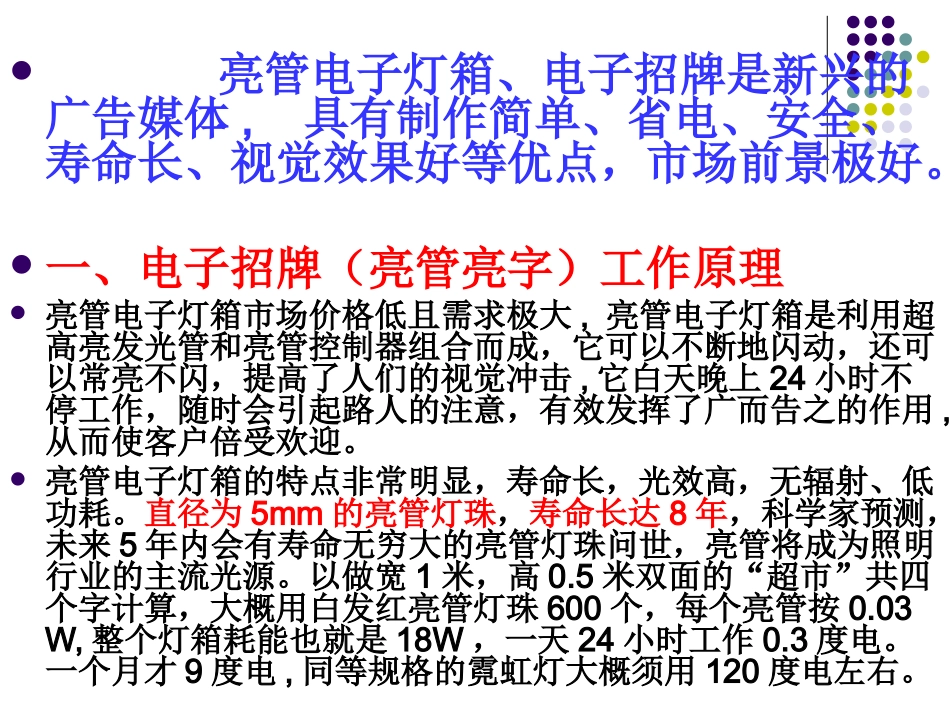

LEDLED电子灯箱电子灯箱制作教程制作教程•串联与并联电路介绍控制器控制器R1R1R1R1R2R2正极正极负极负极正极正极负极负极高亮发光管高亮发光管亮管电子灯箱、电子招牌是新兴的广告媒体,具有制作简单、省电、安全、寿命长、视觉效果好等优点，市场前景极好。一、电子招牌（亮管亮字）工作原理亮管电子灯箱市场价格低且需求极大,亮管电子灯箱是利用超高亮发光管和亮管控制器组合而成，它可以不断地闪动，还可以常亮不闪，提高了人们的视觉冲击,它白天晚上24小时不停工作，随时会引起路人的注意，有效发挥了广而告之的作用,从而使客户倍受欢迎。亮管电子灯箱的特点非常明显，寿命长，光效高，无辐射、低功耗。直径为5mm的亮管灯珠，寿命长达8年，科学家预测，未来5年内会有寿命无穷大的亮管灯珠问世，亮管将成为照明行业的主流光源。以做宽1米，高0.5米双面的“超市”共四个字计算，大概用白发红亮管灯珠600个，每个亮管按0.03W,整个灯箱耗能也就是18W，一天24小时工作0.3度电。一个月才9度电,同等规格的霓虹灯大概须用120度电左右。二、电子招牌的制作:1、制作：使用黑色铝塑板、PVC板、亚克力板、塑料板、或者其他绝缘材料，用电钻或者雕刻机打出想要显示的字样或者图案，孔的大小要让亮管紧紧地插进去,而后部（帽沿）进不去。2、串联连接亮管：把亮管按＋－、＋－、......＋－、＋－串联焊接或用手扭紧，不能有松动的地方，产生一个正极（作个标记A＋）和一个负极（作个标记K－）。注：亮管长脚为“＋”（正）极，短脚为“－”（负）极。还可用亮管后部（帽沿）有个小缺口的地方为“－”（负）极这一标识,来区分＋－方向。3、亮管分组（串）：按照不大于附表中各种颜色的亮管所能串联的最大数量进行分组串联，例如每组串联红色\黄色亮管不应多于96---105只/组，每组串联蓝色亮管不应多于59---63只/组，每组串联绿色\白色亮管不应多于66---70只/组。注：附表中加"#"号的不推荐选用,当串联亮管个数接近或超过带"#"号的个数时,易引起电路不稳定,宜分作两组串联亮管或更多组串联亮管，然后再把各组串联亮管并联连接为一组。4、联接电阻：按附表所示将适当数量的电阻串入各组串联亮管中，电阻无正负极之分，电阻一端接各组串联亮管中的引出极：“－”（负）极，电阻另一端接到亮管控制器的负极(电阻务必接到控制器的负极上)。亮管每个支路的电流最好调整在19mA±1mA,电阻选用1k/2w如5k,可以用5个阻值为1K功率为2W的电阻串在一起连接。4．电阻值计算：见电阻附表:1.串联用的电阻用2W、1K～2K水泥电阻或4W、1K～2K水泥电阻。2.电阻值计算：电阻值=（220－单组灯管数×单只灯管工作电压）÷18(MA),电阻功率要求2W以上.3.将适当数量的电阻串入各组串联亮管中，电阻无正负极之分，电阻一端接各组串联亮管中的引出极：“－”（负）极，电阻另一端接到亮管控制器的负极。4.亮管与所搭配的串联电阻关系如下:一般红色亮管工作电压1.8-2V，绿色的亮管工作电压3.2-3.4V，蓝色的亮管工作电压3.4-3.6V,黄色亮管的工作电压1.8-2V,白色亮管的工作电压3.2-3.4V，工作电流是0.018-0.03A，消耗的电小于0.1W。5、连接控制器：将各组串联亮管的正极接入控制器的公共正极（红线）端，各组串联亮管引出负极接入控制器的各控制负极（绿线、黄线、黑线、白线）端。如下图所示:6、调试：检查连接无误，通电后会亮起来，简单测量方法，1>用数字万用表直流电压200V档，测量其中一个1K电阻上的电压约在15-20V（最好小于18V）为正常，超出20V再增加一个1K电阻后再测量，直至正常;2>用数字万用表直流电流200mA档,红黑表笔短接一个亮管的正负极,测量亮管工作电压约在13-18mA为正常，超出18mA再增加一个1K电阻后再测量，直至正常;为便于调试测量，可将控制器花样接于长延时间隔状态，此时控制器输出为大比例长亮、短灭状态。线路调试好后用热熔枪给整个线路封上热熔绝缘胶,以防止电路脱焊,漏电,短路。7、维护：如果灯组不亮，1>用万用表直流500V档，黑表笔接控制器各负极（绿线、黄线、黑线、白线）端，红表笔接控制器红线公共正极，如果指示跳动在200-220V，说明控制器正...
