立式管道油泵型号及参数VIP免费

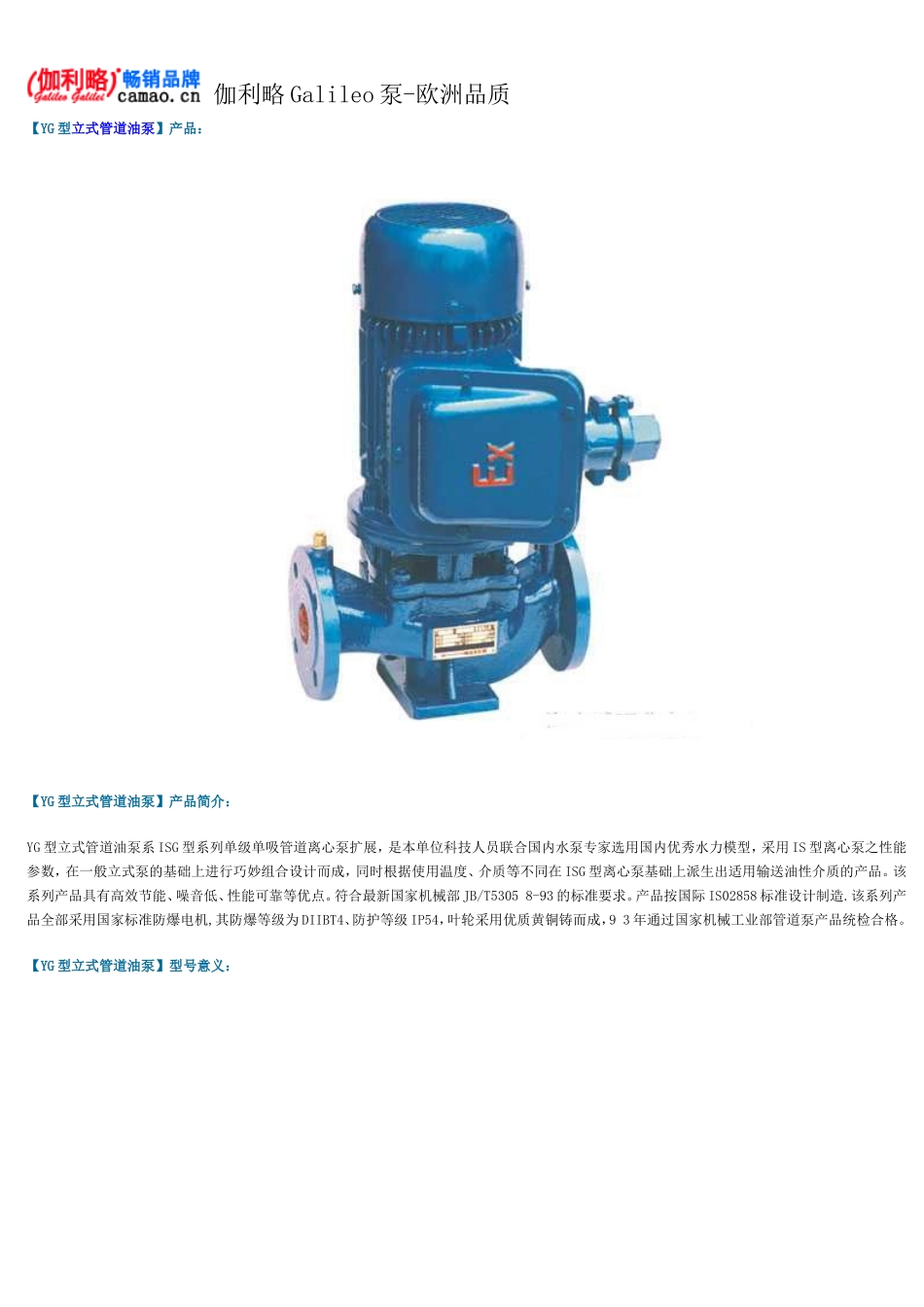

伽利略Galileo泵-欧洲品质【YG型立式管道油泵】产品：【YG型立式管道油泵】产品简介：YG型立式管道油泵系ISG型系列单级单吸管道离心泵扩展，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型离心泵基础上派生出适用输送油性介质的产品。该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求。产品按国际IS02858标准设计制造.该系列产品全部采用国家标准防爆电机,其防爆等级为DIIBT4、防护等级IP54，叶轮采用优质黄铜铸而成，93年通过国家机械工业部管道泵产品统检合格。【YG型立式管道油泵】型号意义：伽利略Galileo泵-欧洲品质【YG型立式管道油泵】工作条件：1.吸入压力<1.0MPa，或泵系统最高工作压力<1．6MPa，即泵吸入口压力+泵扬程<1．6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPaBU应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。2.环境温度<40℃，相对湿度<95％。3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2mm。注：如使用介质为带有细小颗粒，请在订货日寸说明，以便厂家采用耐磨式机械密封。【YG型立式管道油泵】产品特点：1．泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用.2.叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低.3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。4．安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。5.可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式.6.可根据管路布置的要求采用泵的竖式和横式安装。【YG型立式管道油泵】产品用途：1.YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃-+120℃。2.该泵主要使用在管路增压，远距离输送汽油、煤油、柴油、航空油等油类，也可输送其它无腐蚀性的液体。适用于油库、油站、化工、矿山、石化、企事业单位等。【YG型立式管道油泵】结构图：1取压塞YG型结构说明：1．本结构适用于输送不含固体颗粒的介质，温度为-20℃-+120℃的油类2.所输送油类介质温度T>120℃或含有微量颗粒时，可选2排气阀3叶轮4机械密封5轴承6电机7联体窿伽利略Galileo泵-欧洲品质择高温结构或化工泵结构。8挡水圈9叶轮螺母10泵体11放水阀【YG型立式管道油泵】性能参数：此泵性能参数请参照ISG型立式管道离心泵性能参数---点击此处【YG型立式管道油泵】型谱图：伽利略Galileo泵-欧洲品质【YG型立式管道油泵】管道连接方式：【YG型立式管道油泵】安装方式：一、硬性连接：伽利略Galileo泵-欧洲品质二、柔性连接：【YG型立式管道油泵】安装尺寸图：伽利略Galileo泵-欧洲品质型号外形尺寸安装尺寸进口法兰尺寸隔振器(垫)LBHC1×B1AC2×B24-d1DD1n-d规格H1YG20-11026023040580×1105550×804-12G3/4//SD41-0.575YG20-16030023042090×1306560×1004-14G3/4//SD41×0.585YG25-11026023041580×1106050×804-14115854-Φ14SD41×0.580YG25-12526023043580×1107550×804-14115854-Φ14SD41×0.595YG25-125A26023043580×1107550×804-14115854-Φ14SD41×0.595YG25-16030027043090×1306560×1004-14115854-Φ14SD41-0.585YG25-160A30027043090×1306560×1004-14115854-Φ14SD41-0.585YG32-100260230445100×1507270×1204-141401004-Φ18SD41-0.592YG32-125260230445100×1507270×1204-141401004-Φ18SD41-0.592YG32-125A260230445100×1507270×1204-141401004-Φ18SD41-0.592YG32-160320270505100×1508570×1204-141401004-Φ18SD61-0.5105YG32-160A32027041590×1309070×1204-141401004-Φ18SD61-...
