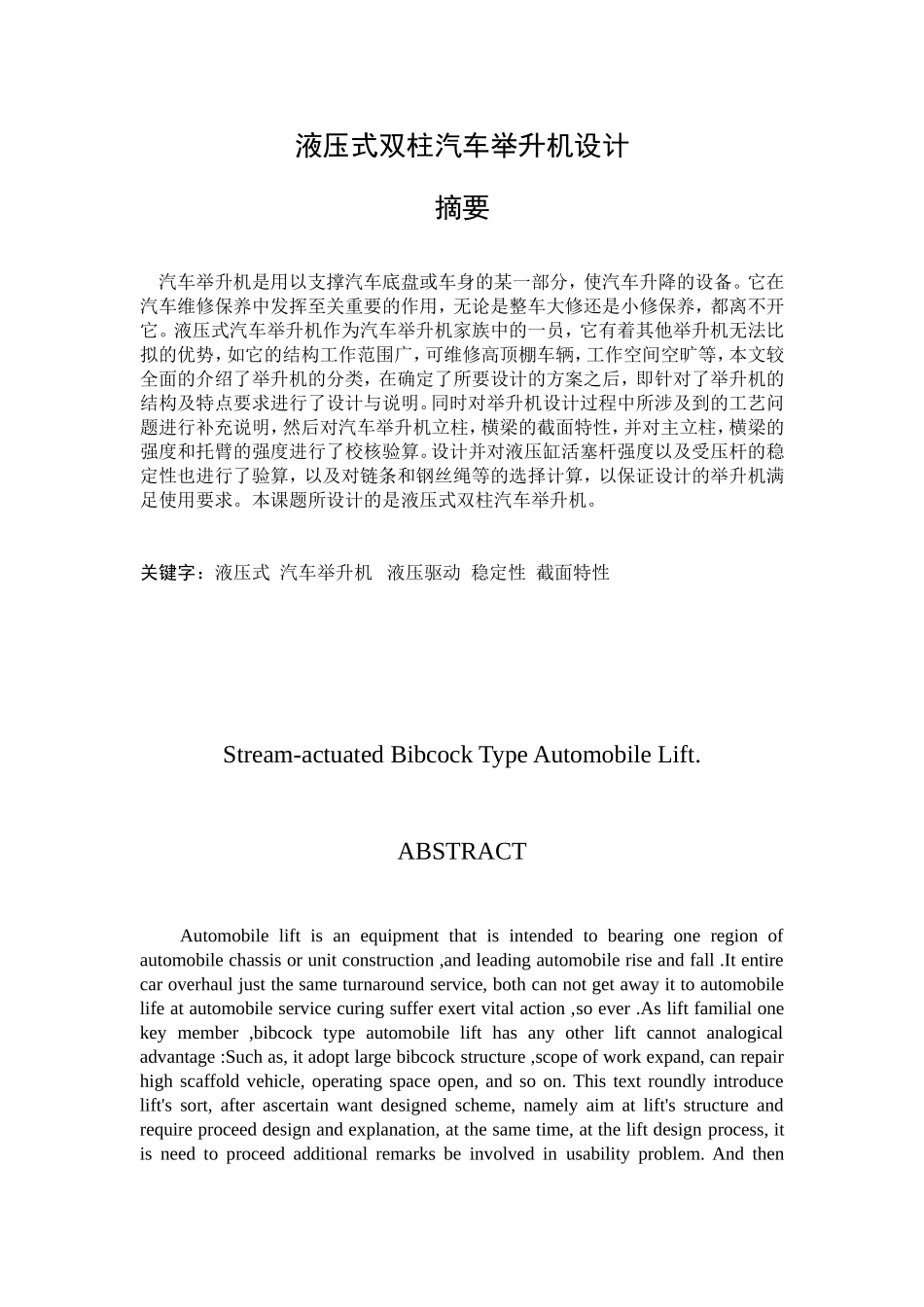

液压式双柱汽车举升机设计摘要汽车举升机是用以支撑汽车底盘或车身的某一部分，使汽车升降的设备。它在汽车维修保养中发挥至关重要的作用，无论是整车大修还是小修保养，都离不开它。液压式汽车举升机作为汽车举升机家族中的一员，它有着其他举升机无法比拟的优势，如它的结构工作范围广，可维修高顶棚车辆，工作空间空旷等，本文较全面的介绍了举升机的分类，在确定了所要设计的方案之后，即针对了举升机的结构及特点要求进行了设计与说明。同时对举升机设计过程中所涉及到的工艺问题进行补充说明，然后对汽车举升机立柱，横梁的截面特性，并对主立柱，横梁的强度和托臂的强度进行了校核验算。设计并对液压缸活塞杆强度以及受压杆的稳定性也进行了验算，以及对链条和钢丝绳等的选择计算，以保证设计的举升机满足使用要求。本课题所设计的是液压式双柱汽车举升机。关键字：液压式汽车举升机液压驱动稳定性截面特性Stream-actuatedBibcockTypeAutomobileLift.ABSTRACTAutomobileliftisanequipmentthatisintendedtobearingoneregionofautomobilechassisorunitconstruction,andleadingautomobileriseandfall.Itentirecaroverhauljustthesameturnaroundservice,bothcannotgetawayittoautomobilelifeatautomobileservicecuringsufferexertvitalaction,soever.Asliftfamilialonekeymember,bibcocktypeautomobilelifthasanyotherliftcannotanalogicaladvantage:Suchas,itadoptlargebibcockstructure,scopeofworkexpand,canrepairhighscaffoldvehicle,operatingspaceopen,andsoon.Thistextroundlyintroducelift'ssort,afterascertainwantdesignedscheme,namelyaimatlift'sstructureandrequireproceeddesignandexplanation,atthesametime,attheliftdesignprocess,itisneedtoproceedadditionalremarksbeinvolvedinusabilityproblem.Andthenanalysesbibcocktypeautomobileslift'smainupright,sectioncharacteristic,andcheckstrongrigiditywithbracket.Boththatofdesignwithhydrauliccylinderpistonperchintensityalsoproceedprovenwithcompressedbar,aswellasselectandcountwithchainandwireropetobesuresatisfytheliftoperatingrequirement.Thistestisstream-actuatedbibcocktypeautomobilelift.KEYWORDS:Bibcocktype,Automobilelift,Hydraulicdrive,Stability,Sectioncharacteristic第一章绪论双柱式汽车举升机是一种汽车修理和保养单位常用的举升设备，广泛应用于轿车等小型车的维修和保养。目前，全国生产汽车举升机的厂家较多，生产的举升机的形式也比较e繁多，有双柱式举升机、四柱式举升机、剪式举升机、组合移动汽车式举升机等。本课题所设计的是液压驱动的双柱汽车举升机。它的特点是：①性能可靠，低能耗，操作方便；②无横梁，结构简单；③非对称托臂可伸缩，保证了安全性；④托脚的最低位置低，使得车辆的底盘可以比较低，对各种车辆的适应性扩大了；⑤与螺杆式的举升机相比，使用寿命较长；⑥价格低廉，拥有的市场份额较大。经过调研了解到国内市场对于维修用举升机的需求量比较大，考虑到国内的特点，从实用角度出发，确定如下方案：一、考虑到大多数维修是屋内作业，野外作业有，但是少，故采用两立柱升举，尽量在满足升举条件的情况下，节省空间。二、为了减少噪音及其达到升降的平稳性采用液压动力升举装置。三、由于升举的同时，两个同步液压缸的设计不可能完全一样，将导致升举的同时车会发生倾斜，故采用钢丝绳平稳系统，以消除该影响。四、链传动可以在两轴中心距较远的情况下传递运动和动力。能在低速，重载和高温条件下及灰土大的情况下工作。能够保证准确的传动比，传递效率大，并且作用在轴上的力较小。传动效率高。五、在满足上述要求的同时，尽量结构简单，操作方便，适用于整体或解体搬运尽量做到标准化，通用化，系列化。设计的目的和意义：随着中国经济的蓬勃发展，小客车将逐步进入中国的家庭市场。鉴于中国市场的广阔性，及其中国基础设施的滞后性，给小客车的维修带来了不便，特别是轿车底部的维修，给维修师傅带来很多不便，浪费人力物力，还有占地面积，...
