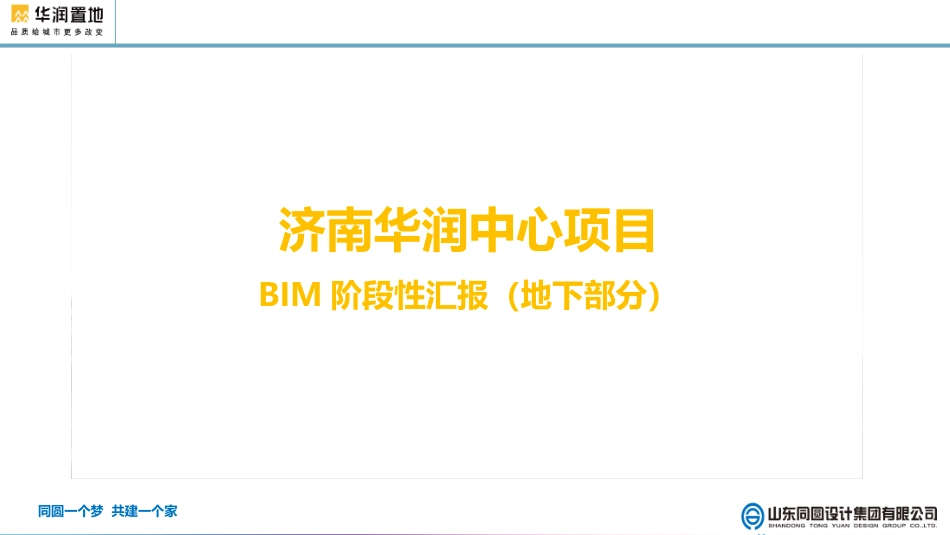

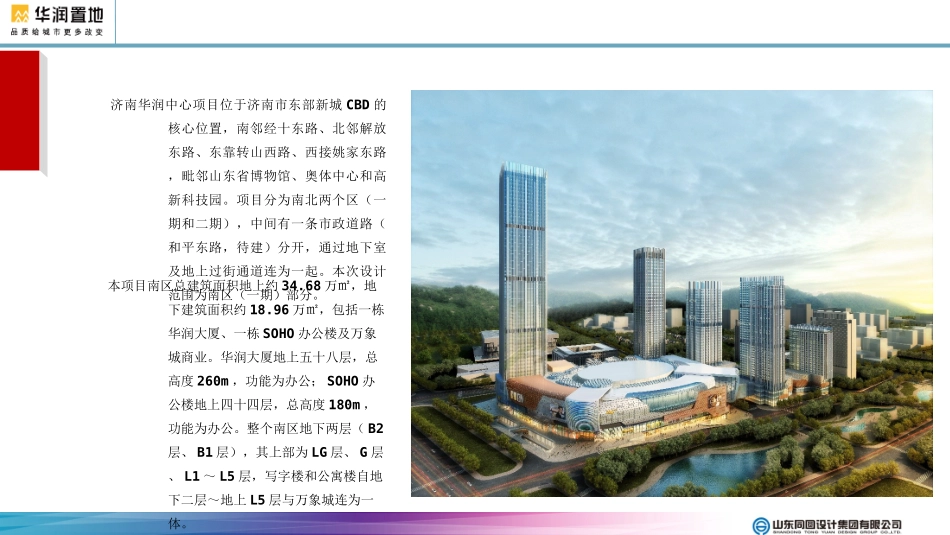

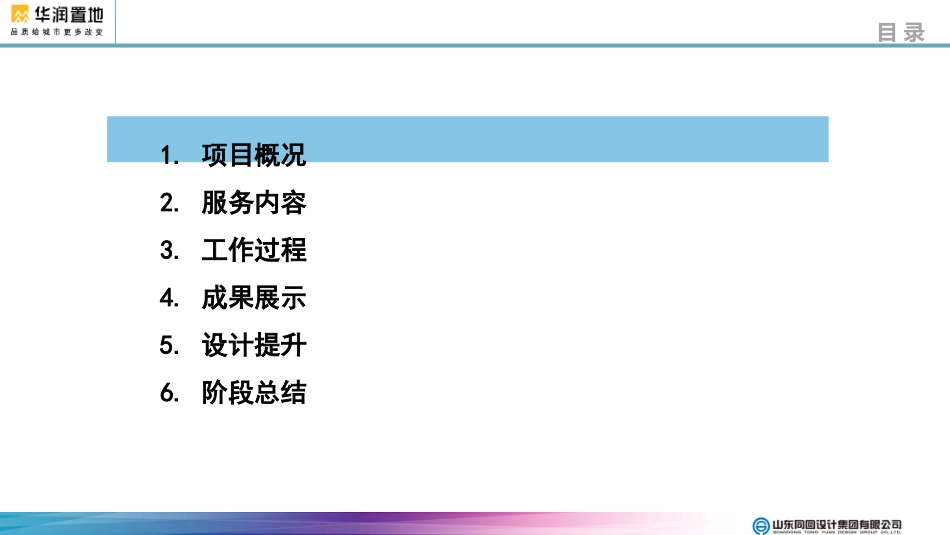

同圆一个梦共建一个家济南华润中心项目BIM阶段性汇报（地下部分）1.项目概况2.服务内容3.工作过程4.成果展示5.设计提升6.阶段总结目录济南华润中心项目位于济南市东部新城CBD的核心位置，南邻经十东路、北邻解放东路、东靠转山西路、西接姚家东路，毗邻山东省博物馆、奥体中心和高新科技园。项目分为南北两个区（一期和二期），中间有一条市政道路（和平东路，待建）分开，通过地下室及地上过街通道连为一起。本次设计范围为南区（一期）部分。本项目南区总建筑面积地上约34.68万㎡，地下建筑面积约18.96万㎡，包括一栋华润大厦、一栋SOHO办公楼及万象城商业。华润大厦地上五十八层，总高度260m，功能为办公；SOHO办公楼地上四十四层，总高度180m，功能为办公。整个南区地下两层（B2层、B1层），其上部为LG层、G层、L1～L5层，写字楼和公寓楼自地下二层～地上L5层与万象城连为一体。项目概况1.项目概况2.服务内容3.工作过程4.成果展示5.设计提升6.阶段总结目录BBBB应用BIM技术提供基于BIM模型的可视化沟通手段解决多专业不同顾问方协同问题发现图纸中存在的错漏碰缺，辅助设计提升沟通效率和设计质量为施工图设计提供必要的提资条件，保障后续设计顺利进行手段目的服务内容序号服务阶段产品名称服务内容成果内容提交格式甲方提交资料1初步设计阶段模型创建依据设计图纸进行BIM模型创建工作浏览模型NWD（2014版本）各专业DWG图纸、其他参考3D模型2净高分析根据甲方不同区域净高要求；通过BIM模型进行不同净高区域净高不利点的模拟论证工作、为设计优化提供依据净高分析报告PDF\JPG1、各区域净高要求表2、甲方管线综合原则3碰撞检查通过BIM模型进行设计图纸的错漏碰缺问题检查碰撞检查报告DOC\PDF服务内容1.项目概况2.服务内容3.工作过程4.成果展示5.设计提升6.阶段总结目录华润置地建筑专业结构专业机电专业BBIM顾问组织架构工作范围建模标准图纸确认华润万象城项目初设BIM设计-B2(扩初20150519）BIM设计计划华润万象城项目初设BIM设计-B2(扩初20150605）BIM设计计划工作计划华润万象城项目初设BIM设计-扩初20150728版本BIM设计计划工作计划5月19日6月17日8月18日7月14日5月27日7月8日6月5日提交7.28号扩初版图纸BIM成果：地下部分净高分析、碰撞报告-华润&同圆交接各专业地下二层扩初版图纸-华润&同圆提交5.19号扩初版图纸BIM成果：地下二层碰撞报告-华润&同圆交接各专业地下二层扩初版图纸-华润&同圆提交6.5号扩初版图纸BIM成果：地下二层碰撞报告-华润&同圆交接公寓楼各专业地下一、二层施工图版图纸-华润&同圆6月15日交接各专业地上扩初版建筑图纸-华润&同圆7月2日提交6.15号扩初版地上LG~5层BIM模型导出版建筑平面图-华润&同圆5月26日《关于济南华润万象城项目南地块初步设计阶段BIM研究情况说明》-华润&同圆完成7.8号公寓楼施工图版图纸BIM成果：地下一、二层碰撞报告-华润&同圆7月16日《济南万象城BIM设计界面内部沟通会》-华润7月31日《关于济南华润万象城项目南地块初步设计阶段BIM研究情况说明V2》-华润&同圆8月5日济南万象城机电视频会议-协调BIM设计工作计划问题&同圆扩初阶段实施过程1.项目概况2.服务内容3.工作过程4.成果展示5.设计提升6.阶段总结目录5月26日地下土建BIM模型地下机电BIM模型地下整体BIM模型初设BIM模型初设地下碰撞统计序号冲突分类描述说明1A类碰撞问题专业间冲突2B类净高（空）问题不利点及关键部位净高分析5月26日典型价值举例-土建碰撞报告地下初设阶段-典型价值举例5月26日地下初设阶段-典型价值举例典型价值举例-土建碰撞报告5月26日典型价值举例-土建碰撞报告地下初设阶段-典型价值举例5月26日地下初设阶段-典型价值举例典型价值举例-土建碰撞报告5月26日地下初设阶段-典型价值举例典型价值举例-土建碰撞报告5月26日典型价值举例-机电、土建综合碰撞报告地下初设阶段-典型价值举例5月26日典型价值举例-机电、土建综合碰撞报告地下初设阶段-典型价值举例5月26日典型价值举例-机电、土建综合碰撞报告地下初设阶段-典型价值举例5月26日典型价值举例-机电、土建综合碰撞报告地下初设阶段-典型价值举例净高分析研究重点设备通道机电管井交通核5月26...
