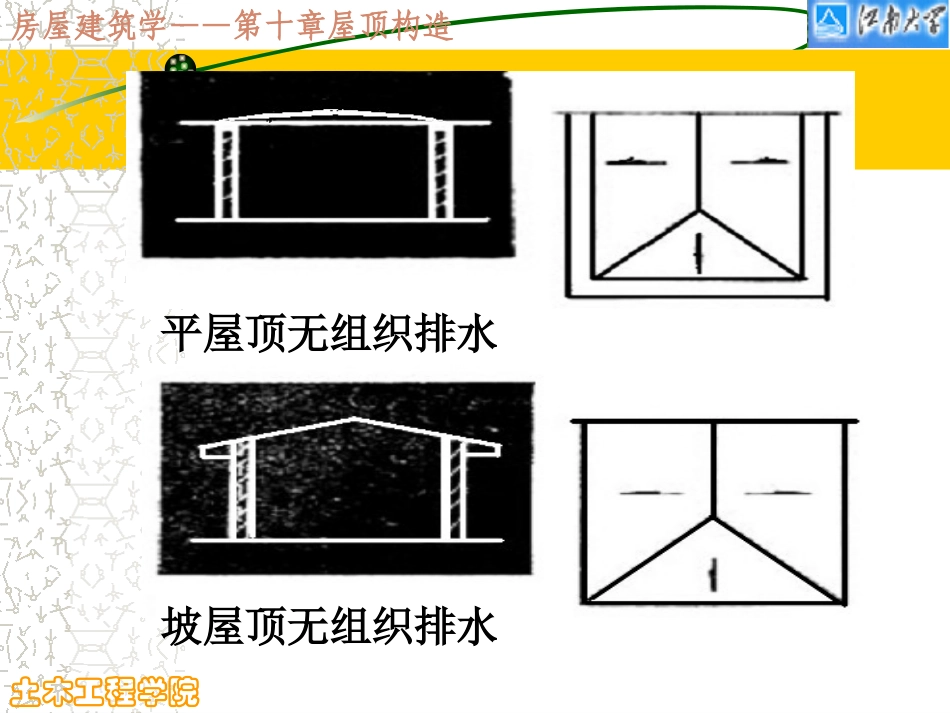

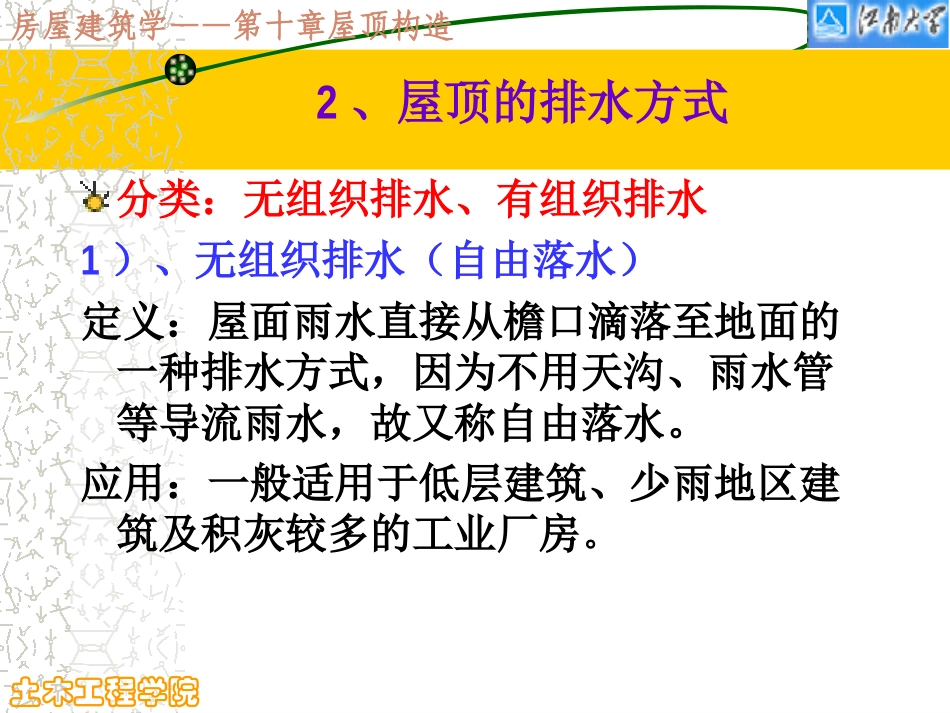

房屋建筑学——第十章屋顶构造土木工程学院2、屋顶的排水方式分类：无组织排水、有组织排水1）、无组织排水（自由落水）定义：屋面雨水直接从檐口滴落至地面的一种排水方式，因为不用天沟、雨水管等导流雨水，故又称自由落水。应用：一般适用于低层建筑、少雨地区建筑及积灰较多的工业厂房。房屋建筑学——第十章屋顶构造土木工程学院平屋顶无组织排水坡屋顶无组织排水房屋建筑学——第十章屋顶构造土木工程学院钢板瓦屋面无组织排水瓦屋面无组织排水房屋建筑学——第十章屋顶构造土木工程学院定义：雨水经由天沟（檐沟）、雨水口、雨水管等排水装置引导至地面或地下管沟的排水方式。分类：外排水、内排水檐沟雨水管2）、有组织排水排水系统:屋面、檐沟、雨水斗、落水管房屋建筑学——第十章屋顶构造土木工程学院3、有组织排水1）、外排水（排水管在外墙外面）定义：雨水经过雨水口流入室外排水管的排水方式。根据檐口的做法，有组织外排水又分为檐沟外排水：檐沟内垫出纵向坡度引水。女儿墙外排水：女儿墙内设内檐沟或垫出纵向坡度引水女儿墙檐沟外排水等多种形式（见后图）房屋建筑学——第十章屋顶构造土木工程学院外排水形式挑檐沟外排水高低跨挑檐沟外排水女儿墙外排水女儿墙挑檐沟外排水房屋建筑学——第十章屋顶构造土木工程学院挑檐沟外排水房屋建筑学——第十章屋顶构造土木工程学院屋顶平面图檐沟断面图房屋建筑学——第十章屋顶构造土木工程学院女儿墙外排水房屋建筑学——第十章屋顶构造土木工程学院房屋建筑学——第十章屋顶构造土木工程学院屋顶平面图檐口断面图房屋建筑学——第十章屋顶构造土木工程学院暗管外排水明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假柱或空心墙中。假柱可以处理成建筑立面上的竖线条。暗管外排水房屋建筑学——第十章屋顶构造土木工程学院3、有组织排水2）、内排水内排水：雨水管置于室内定义：雨水经雨水口流入室内雨水管，再由地下管道将雨水排至室外排水系统的排水方式应用：大面积多跨屋面、高层建筑以及有特殊需要时及严寒地区常采用的一种排水方式；房屋建筑学——第十章屋顶构造土木工程学院中间天沟内排水当房屋宽度较大时，可在房屋中间设一纵向天沟形成内排水，这种方案特别适用于内廊式多层或高层建筑。雨水管可布置在走廊内，不影响走廊两旁的房间。房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造土木工程学院房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造在两跨交界处也常常需要设置内天沟来汇集低跨屋面的雨水，高低跨可共用一根雨水管高低跨内排水房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造土木工程学院房屋建筑学——第十章屋顶构造内落外排水用于多柱距、多跨度厂房房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造土木工程学院3）、排水方式的选择（1）、高度较低的简单建筑，为了控制造价，宜优先选用无组织排水；（2）、积灰多的屋面应采用无组织排水；（3）、在降雨量大的地区或房屋较高的情况下，应采用有组织排水；（4）、临街建筑雨水排向人行道时宜采用有组织排水。房屋建筑学——第十章屋顶构造土木工程学院4、屋面排水组织定义：排水组织设计就是把屋面划分成若干个排水区，将各区的雨水分别引向各雨水管。要求：使排水线路短捷，雨水管负荷均匀，排水顺畅。房屋建筑学——第十章屋顶构造土木工程学院4、屋面排水组织①确定排水坡面：按跨度（进深）一般为双坡，临街、进深小单坡，进深大四坡。②合理划分排水区：一个雨水管汇水150~200m2③雨水管设置：间距18~24m汇水面积150~200m218~24m3%屋面分水线檐沟分水线房屋建筑学——第十章屋顶构造土木工程学院4、屋面排水组织设计④天沟断面尺寸：净宽≥200mm天沟纵坡的坡度：1~0.5%分水线处深度≥120mm房屋建筑学——第十章屋顶构造土木工程学院4、屋面排水组织设计房屋建筑学——第十章屋顶构造土木工程学院屋面排水组织设计在屋顶平面图中的基本反映坡度：屋面坡度（2-3%）、檐沟坡度（0.5...
