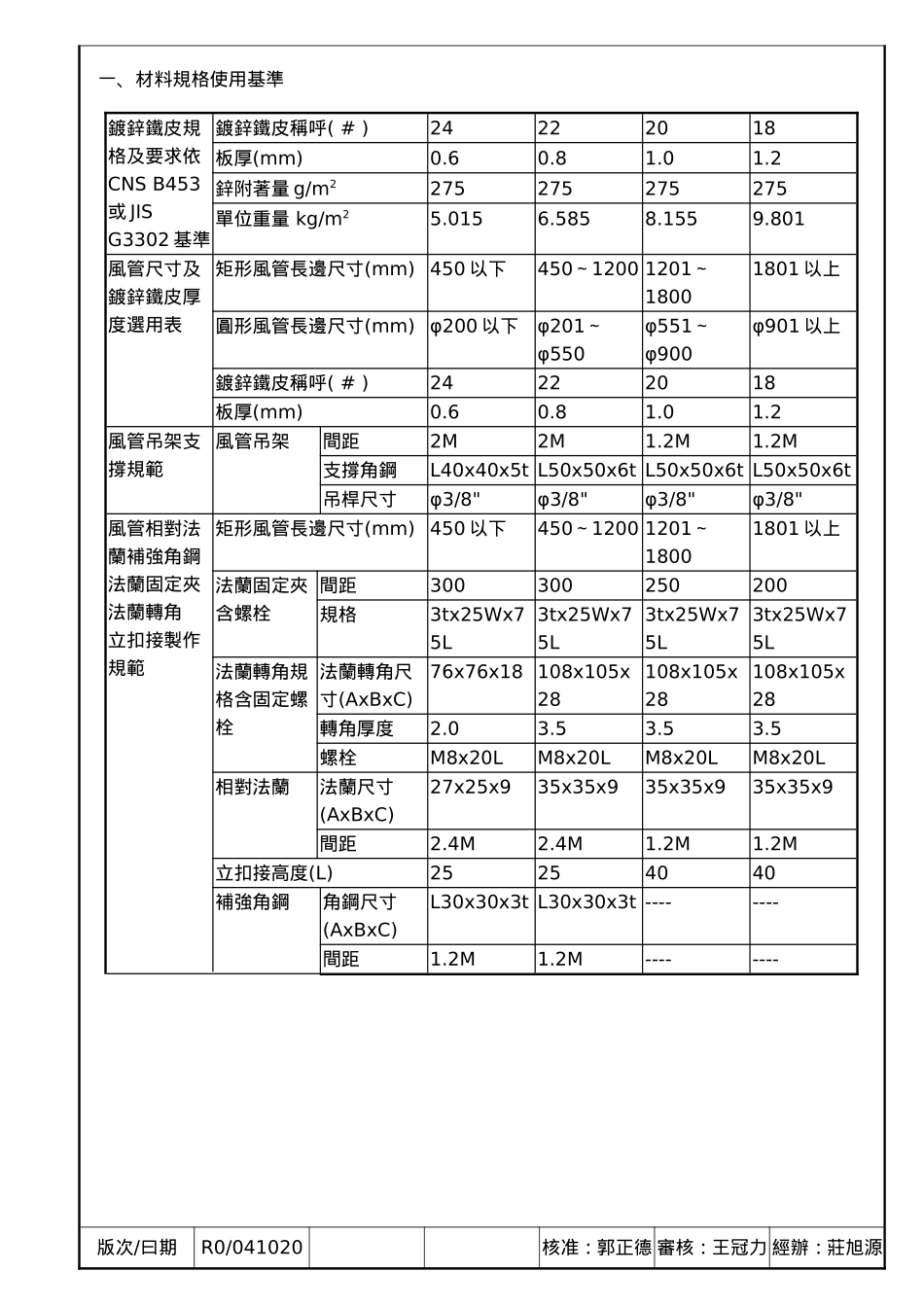

南亞電路板股份有限公司NANYAPCBCORP.工務處鍍鋅鐵皮風管施工規範201-08-10-00頁次:1共6一、材料規格使用基準鍍鋅鐵皮規格及要求依CNSB453或JISG3302基準鍍鋅鐵皮稱呼(#)24222018板厚(mm)0.60.81.01.2鋅附著量g/m2275275275275單位重量kg/m25.0156.5858.1559.801風管尺寸及鍍鋅鐵皮厚度選用表矩形風管長邊尺寸(mm)450以下450~12001201~18001801以上圓形風管長邊尺寸(mm)φ200以下φ201~φ550φ551~φ900φ901以上鍍鋅鐵皮稱呼(#)24222018板厚(mm)0.60.81.01.2風管吊架支撐規範風管吊架間距2M2M1.2M1.2M支撐角鋼L40x40x5tL50x50x6tL50x50x6tL50x50x6t吊桿尺寸φ3/8"φ3/8"φ3/8"φ3/8"風管相對法蘭補強角鋼法蘭固定夾法蘭轉角立扣接製作規範矩形風管長邊尺寸(mm)450以下450~12001201~18001801以上法蘭固定夾含螺栓間距300300250200規格3tx25Wx75L3tx25Wx75L3tx25Wx75L3tx25Wx75L法蘭轉角規格含固定螺栓法蘭轉角尺寸(AxBxC)76x76x18108x105x28108x105x28108x105x28轉角厚度2.03.53.53.5螺栓M8x20LM8x20LM8x20LM8x20L相對法蘭法蘭尺寸(AxBxC)27x25x935x35x935x35x935x35x9間距2.4M2.4M1.2M1.2M立扣接高度(L)25254040補強角鋼角鋼尺寸(AxBxC)L30x30x3tL30x30x3t--------間距1.2M1.2M--------版次/曰期R0/041020核准:郭正德審核:王冠力經辦:莊旭源電腦檔號:201081000.doc南亞電路板股份有限公司NANYAPCBCORP.工務處鍍鋅鐵皮風管施工規範範201-08-10-00頁次:2共6二、鍍鋅鐵皮風管組裝製作示意圖南亞電路板股份有限公司鍍鋅鐵皮風管201-08-10-00NANYAPCBCORP.工務處施工規範頁次:3共6三、鍍鋅鐵皮風管部份詳圖施工要求PE南亞電路板股份有限公司NANYAPCBCORP.工務處鍍鋅鐵皮風管施工規範201-08-10-00頁次:4共6南亞電路板股份有限公司鍍鋅鐵皮風管201-08-10-00NANYAPCBCORP.工務處施工規範頁次:5共6四、鍍鋅鐵皮風管保冷施工要求PEPEPEPE送風管PE保冷毯厚度12t回風管PE保冷毯厚度南亞電路板股份有限公司NANYAPCBCORP.工務處鍍鋅鐵皮風管施工規範201-08-10-00頁次:6共6五、鍍鋅鐵皮風管施工說明:1.本圖為鍍鋅鐵皮風管施工基準,製作加工全部以機械加工成型部份風管接合處以手工成型製作。2.本圖中風管法蘭及風管法蘭轉角尺寸僅供參考,廠商製作時可配合自廠原有規格品施工,但須先向工程主辦部門確認合格後始准施工。3.風管製作須先將主風管製作完成,支管再配合開孔製作按裝。4.防震耐漏皮管係以強力接著劑將兩層0.6t厚生橡膠黏合製成所須尺寸後,在接縫處須加車縫補強。5.人孔門由廠商負責帶料製作按裝。6.風量測定口由本廠供料,廠商負責按裝。7.風管組合後所有接縫處須塗SILICON填縫劑,風管如為送風管時(正壓)則塗內側,風管如為回風管時(負壓)則塗外側。8.風管支管插接,如遇相對法籣或補強法蘭配合開孔時,相對法蘭或補強法蘭保留不切除,插接支管配合切孔再以矽利康四週填縫氣密。9.風管與節氣門及人孔門接合處須用填縫劑四週填縫氣密。10.風管組立後未吊裝前,內部須先清除乾掙,經本廠監工檢驗合格後始可吊裝,待全部完工後風管內外均須徹底清除乾淨未端再封閉。11.保冷風管製作完成後,送回風管部份須以12tPE發泡保冷毯(米黃色)施工,發泡保冷毯裁剪及塗抹強力膠時,地面須先舖設三夾板以防發泡保冷毯表面污染。12.保冷風管及PE保冷全部施工完成後,保冷PE發泡保冷毯施工污染處須徹底清除乾淨,以求美觀。13.風管出風口組裝時,如遇風管補強處該段風管補強可取消製作但事先須向工程主辦部門確認。14.保冷風管製作及保冷施工完成後,除了室內在天花板內的風管外,其餘風管須以#28X3’W白色鍍鋅烤漆鋼板外覆施工,外覆材接合方式須依圖示方式施工,相對法蘭或補強角鋼外覆施工時風管本體外覆材重疊處須以不鏽鋼拉釘固定,外覆鋼板接縫處用填縫劑100%填縫,拉釘規格如下送回風管:φ4.8x19.1LP=200。15.保溫風管製作完成後,以50t玻璃棉被覆鋁箔保溫毯配合PITCH=250保溫釘施工。再以#26X3’W白色鍍鋅烤漆鋼板外覆施工,外覆材接合方式須依圖示方式施工,相對法蘭或補強角鋼外覆施工時風管本體外覆材重疊處須以不鏽鋼拉釘固定,外覆鋼板接縫處用填縫劑100%填縫,拉釘規格如下:φ4.8x57.1LP=200。
