住宅设计要求与标准(给排水)VIP免费

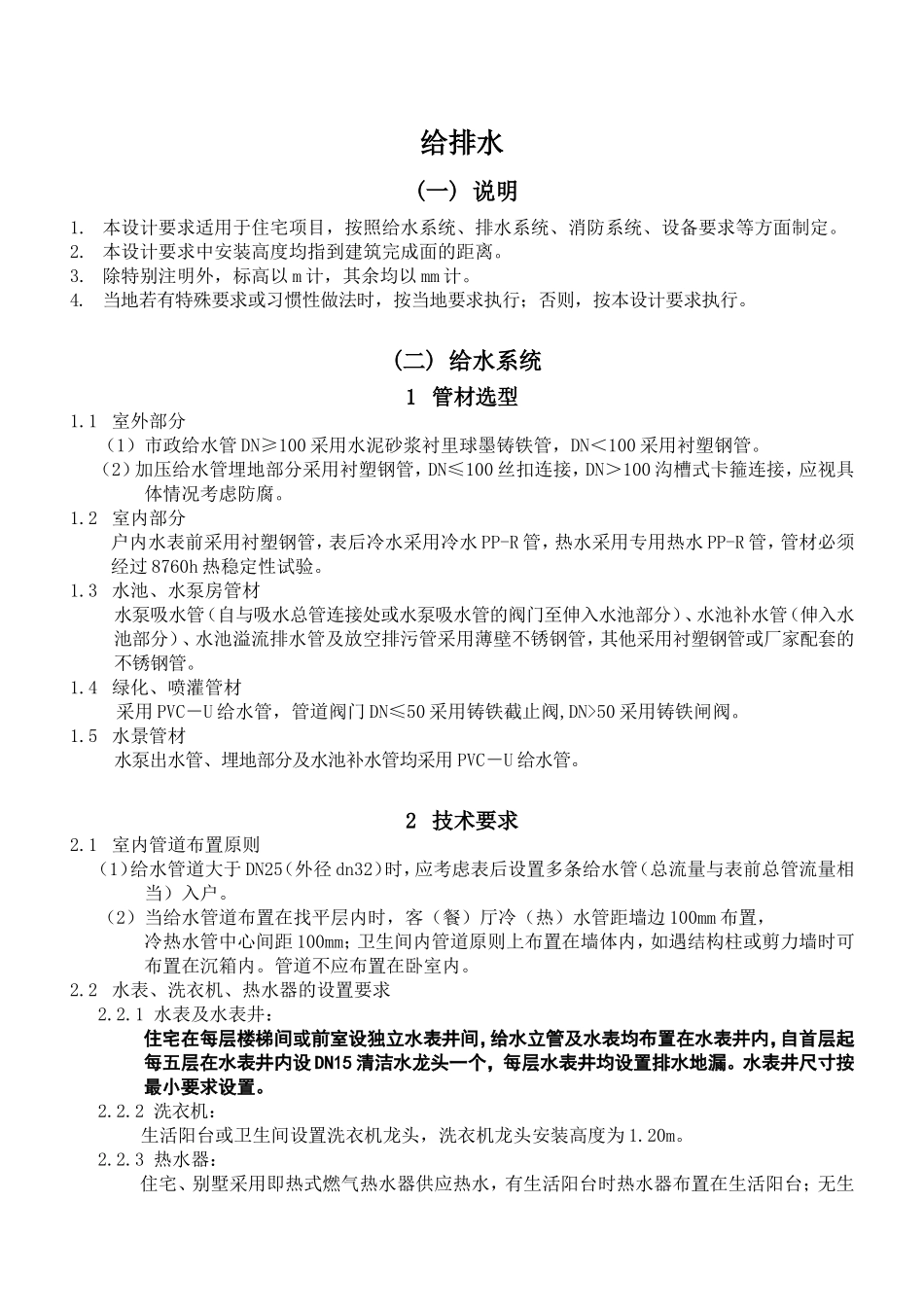

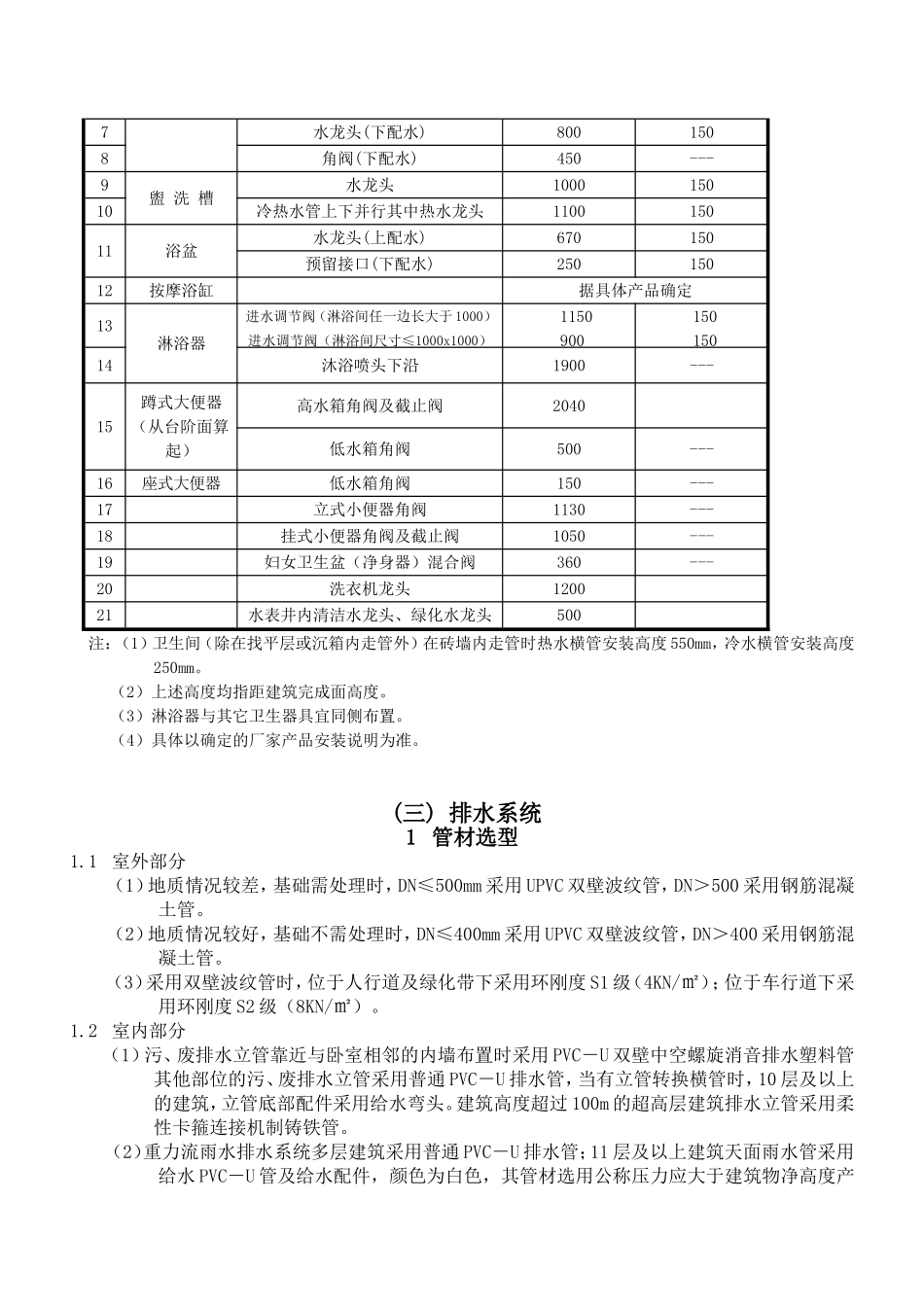

给排水(一)说明1.本设计要求适用于住宅项目，按照给水系统、排水系统、消防系统、设备要求等方面制定。2.本设计要求中安装高度均指到建筑完成面的距离。3.除特别注明外，标高以m计，其余均以mm计。4.当地若有特殊要求或习惯性做法时，按当地要求执行；否则，按本设计要求执行。(二)给水系统1管材选型1.1室外部分（1）市政给水管DN≥100采用水泥砂浆衬里球墨铸铁管，DN＜100采用衬塑钢管。（2）加压给水管埋地部分采用衬塑钢管，DN≤100丝扣连接，DN＞100沟槽式卡箍连接，应视具体情况考虑防腐。1.2室内部分户内水表前采用衬塑钢管，表后冷水采用冷水PP-R管，热水采用专用热水PP-R管，管材必须经过8760h热稳定性试验。1.3水池、水泵房管材水泵吸水管（自与吸水总管连接处或水泵吸水管的阀门至伸入水池部分）、水池补水管（伸入水池部分）、水池溢流排水管及放空排污管采用薄壁不锈钢管，其他采用衬塑钢管或厂家配套的不锈钢管。1.4绿化、喷灌管材采用PVC－U给水管，管道阀门DN≤50采用铸铁截止阀,DN>50采用铸铁闸阀。1.5水景管材水泵出水管、埋地部分及水池补水管均采用PVC－U给水管。2技术要求2.1室内管道布置原则（1）给水管道大于DN25（外径dn32）时，应考虑表后设置多条给水管（总流量与表前总管流量相当）入户。（2）当给水管道布置在找平层内时，客（餐）厅冷（热）水管距墙边100mm布置，冷热水管中心间距100mm；卫生间内管道原则上布置在墙体内，如遇结构柱或剪力墙时可布置在沉箱内。管道不应布置在卧室内。2.2水表、洗衣机、热水器的设置要求2.2.1水表及水表井：住宅在每层楼梯间或前室设独立水表井间，给水立管及水表均布置在水表井内，自首层起每五层在水表井内设DN15清洁水龙头一个，每层水表井均设置排水地漏。水表井尺寸按最小要求设置。2.2.2洗衣机：生活阳台或卫生间设置洗衣机龙头，洗衣机龙头安装高度为1.20m。2.2.3热水器：住宅、别墅采用即热式燃气热水器供应热水，有生活阳台时热水器布置在生活阳台；无生活阳台时热水器布置在厨房。具体位置详建筑图。当热水器布置在封闭阳台或者厨房内时，应预留热水器排烟孔。具体位置详建筑图。燃气热水器进水管角阀安装高度1.20m，热水器与电气设备、排水管水平净距不应小于300mm。电热水器进水管角阀安装高度1.60m。2.3其他要求2.3.1小区给水管道分期建设时应设置阀门隔断。2.3.2住宅内生活热水供应点：每户的洗菜盆、洗脸盆、淋浴间、浴盆、妇女卫生盆（净身器）、按摩浴缸。2.3.3空中花园或大露台应设DN15绿化水龙头一个，并考虑排水措施。（北方严寒及寒冷地区由当地确定）排水措施示意见下（如空中花园或大露台下面是厅房，则排水管应做相应隐蔽处理）2.3.4园林绿化及景观用水水源应优先采用天然水源。2.3.5卫生器具给水配件的安装高度项次给水配件名称配件中心距地面高度(mm)冷热水龙头距离(mm)1架空式污水盆(池)水龙头1000---2落地式污水盆(池)水龙头8003洗涤盆(池)角阀（下配水）4501504住宅阳台清洁给水龙头500---5洗手盆角阀（下配水）450---6洗脸盆水龙头(上配水)10001507水龙头(下配水)8001508角阀(下配水)450---9盥洗槽水龙头100015010冷热水管上下并行其中热水龙头110015011浴盆水龙头(上配水)670150预留接口(下配水)25015012按摩浴缸据具体产品确定13淋浴器进水调节阀（淋浴间任一边长大于1000）进水调节阀（淋浴间尺寸≤1000x1000）115090015015014沐浴喷头下沿1900---15蹲式大便器（从台阶面算起）高水箱角阀及截止阀2040低水箱角阀500---16座式大便器低水箱角阀150---17立式小便器角阀1130---18挂式小便器角阀及截止阀1050---19妇女卫生盆（净身器）混合阀360---20洗衣机龙头120021水表井内清洁水龙头、绿化水龙头500注：（1）卫生间（除在找平层或沉箱内走管外）在砖墙内走管时热水横管安装高度550mm，冷水横管安装高度250mm。（2）上述高度均指距建筑完成面高度。（3）淋浴器与其它卫生器具宜同侧布置。（4）具体以确定的厂家产品安装说明为准。(三)排水系统1管材选型1.1室外部分（1）地质情况较差，基础需处理时，DN≤500mm采用UPVC双壁波纹管，DN＞500采用钢筋混凝土管。（2）地质情况较好，基础不...
