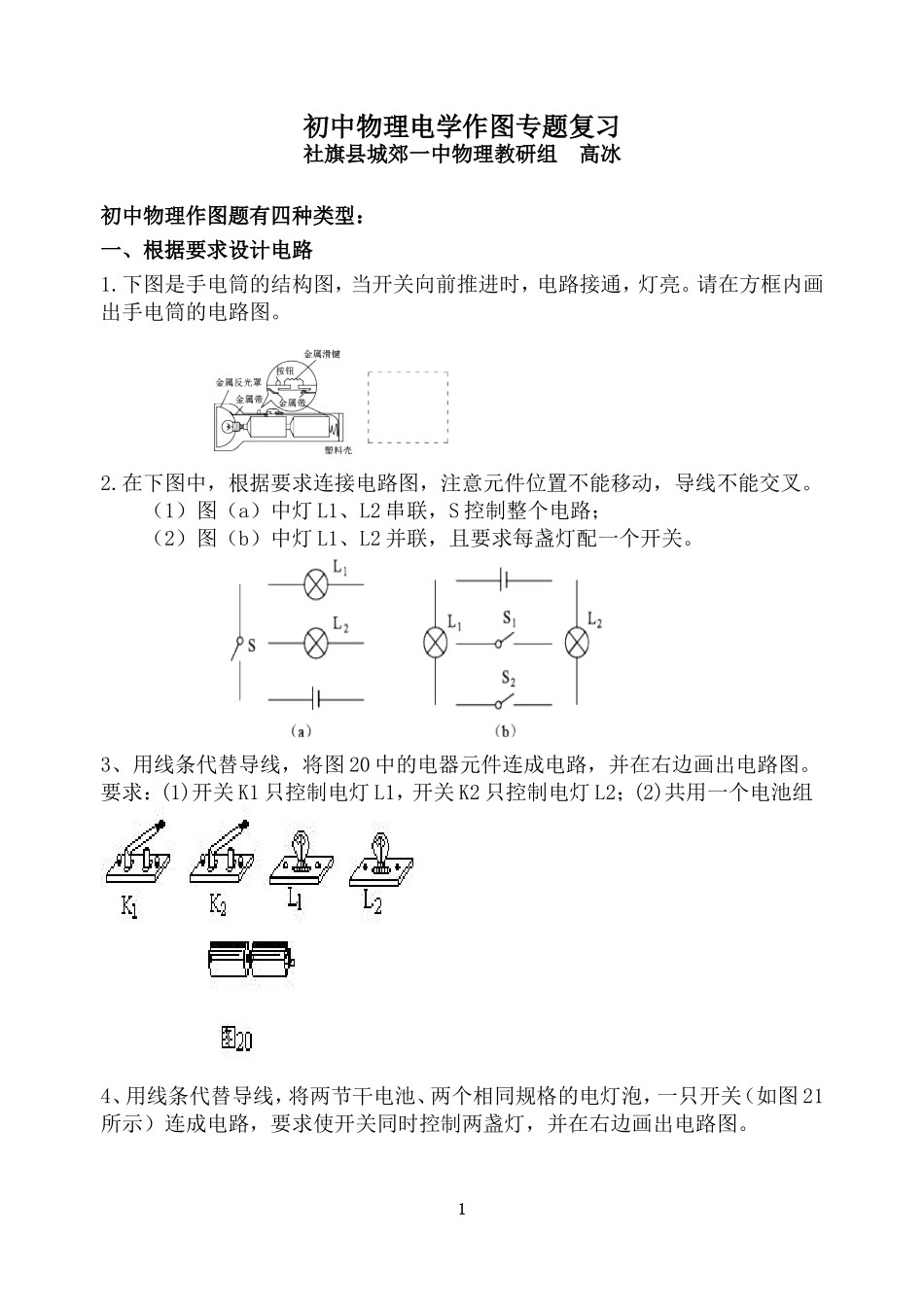

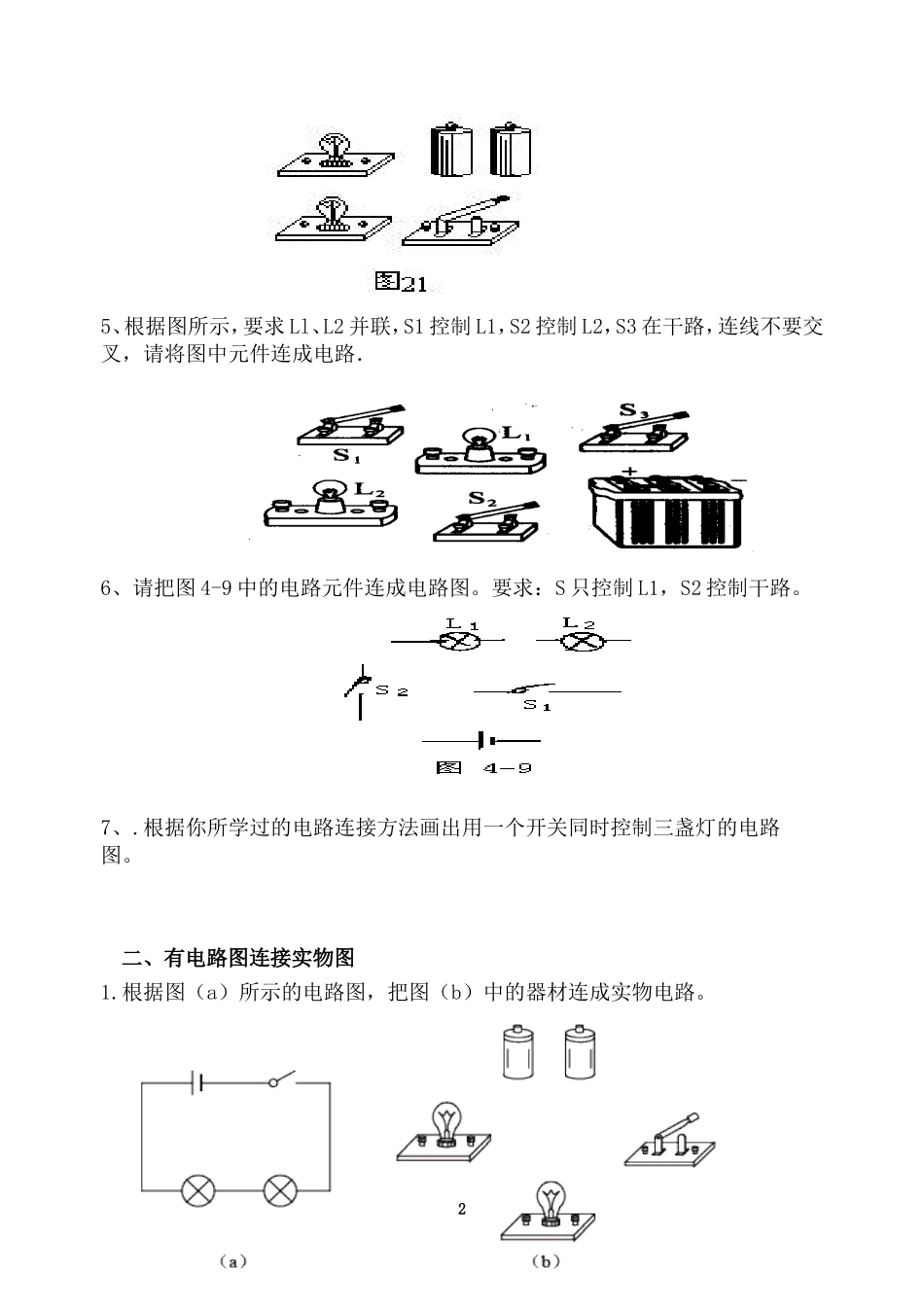

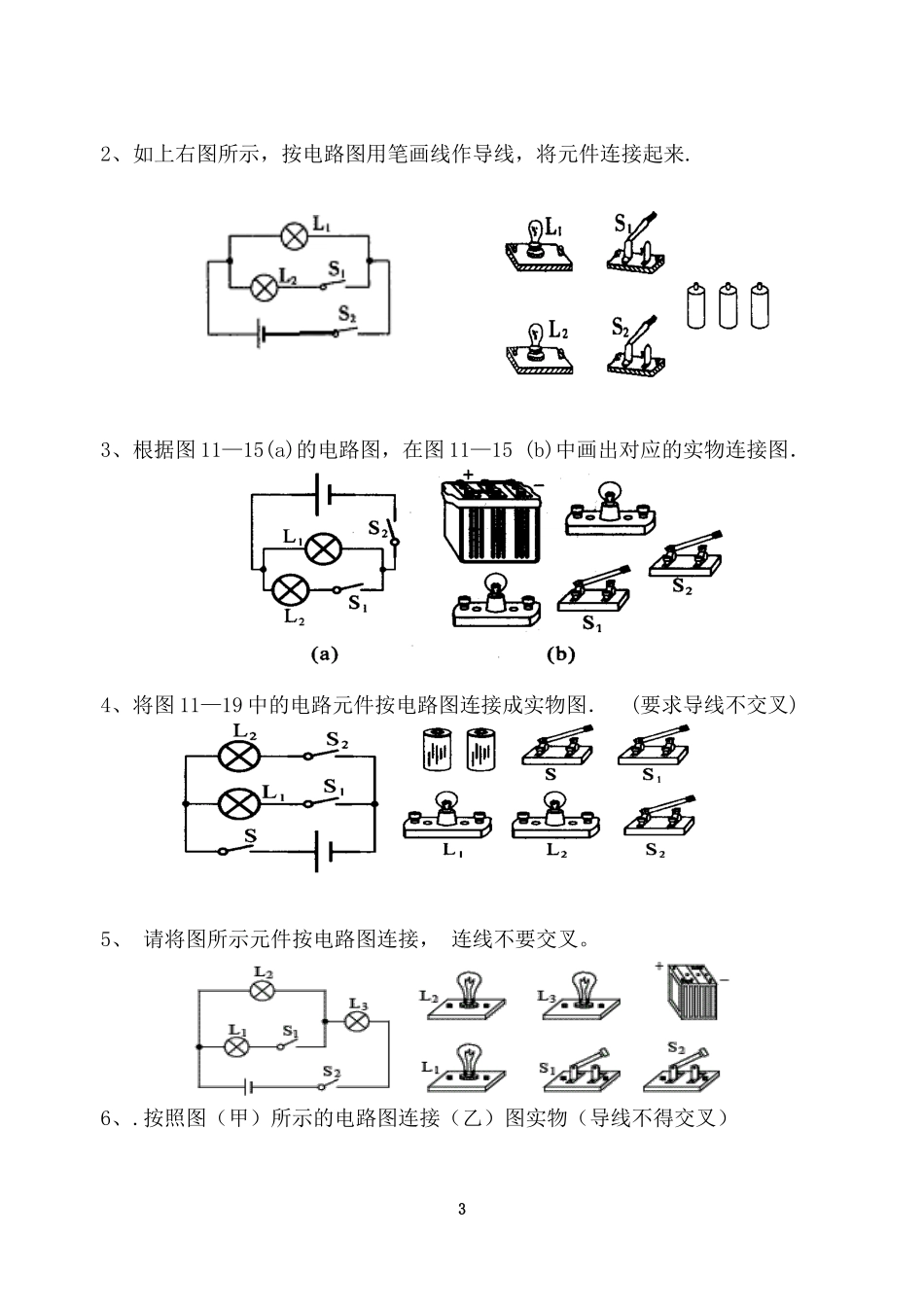

初中物理电学作图专题复习社旗县城郊一中物理教研组高冰初中物理作图题有四种类型：一、根据要求设计电路1.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。请在方框内画出手电筒的电路图。2.在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。3、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组4、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。15、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．6、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。7、.根据你所学过的电路连接方法画出用一个开关同时控制三盏灯的电路图。二、有电路图连接实物图1.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。22、如上右图所示，按电路图用笔画线作导线，将元件连接起来.3、根据图11—15(a)的电路图，在图11—15(b)中画出对应的实物连接图．4、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)5、请将图所示元件按电路图连接，连线不要交叉。6、.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）37.有电池、灯泡、电铃各一个，开关两个，要求安装一个电铃电路，当前门或后门来客人时，电铃都响，并能分清前门来人还是后门来人．画出电路图。8.按照图（a）所示的电路图，将图（b）中的各元件连接起来。9.按照下图所示的电路图将实物元件连成电路。三、有实物图连接电路图1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。42、、在下左图中，根据实物图，画出相应的电路图．3、根据右上图所示的实物图，画出电路图．四、找错误连线并改正1、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图56
