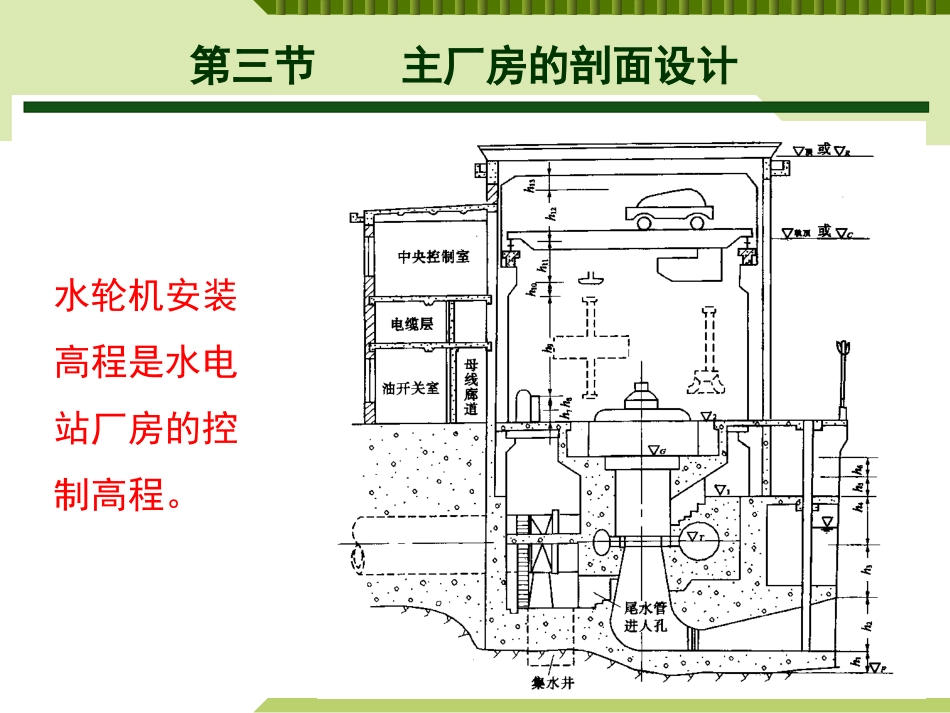

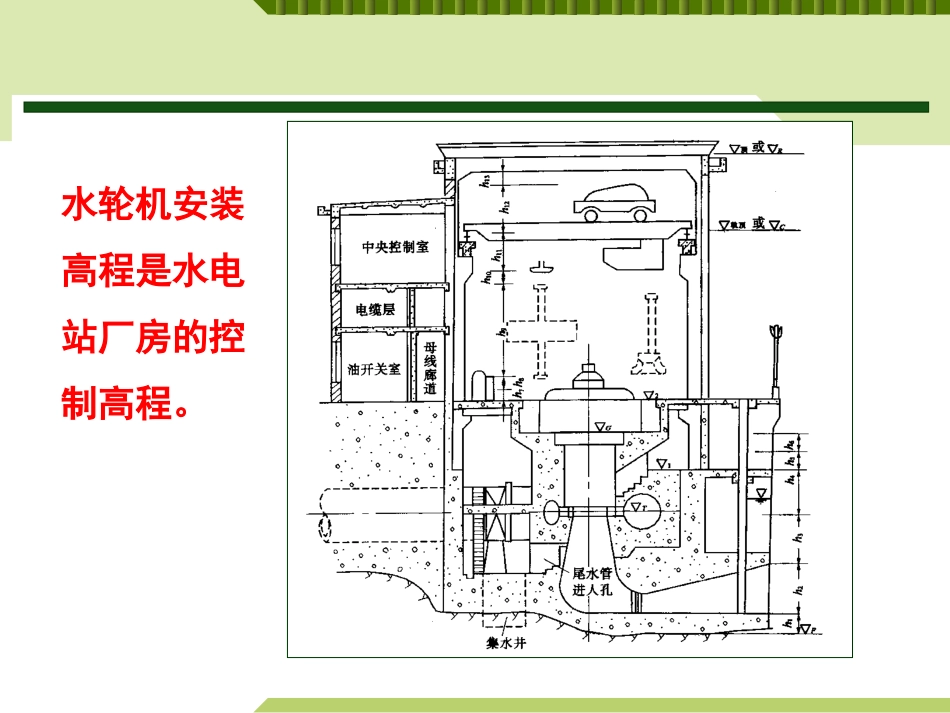

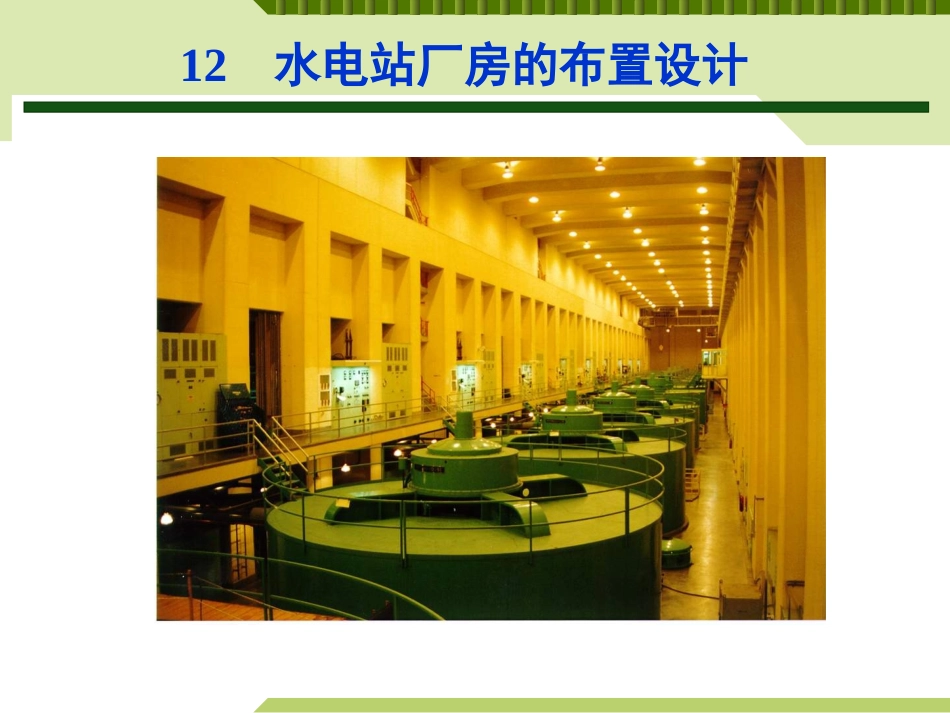

12水电站厂房的布置设计第三节主厂房的剖面设计水轮机安装高程是水电站厂房的控制高程。水轮机安装高程是水电站厂房的控制高程。1．水轮机安装高程对混流式水轮机X=b0/2对轴流式水轮机X=0.41D1水轮机的安装高程确定以后，就可以依据结构和设备的布置要求确定各层高程了。XHswT900)(10HHs2．主厂房基础开挖高程=▽T-(h3+h2+h1)(h2+h3)——尾水管的尺寸；h1——尾水管底板混凝土厚度(根据地基性质和尾水管结构形式而定，一般取1~2m)3．水轮机层地面高程▽S=▽T+h4h4=蜗壳进口半径+蜗壳顶部混凝土层厚度。金属蜗壳顶部混凝土≥1.0m，混凝土蜗壳顶板厚根据结构计算决定。4．发电机装置高程▽d=▽S+h5＋h6h5——发电机机墩进人孔高度(一般取1.8m~2.0m)；还须满足水轮机层附属设备、油气水管道和发电机出线布置所要求的高度。h6——进人孔顶部混凝土厚度(一般为1.0m左右)，5．发电机层楼板高程除应满足发电机层布置要求外，还应满足下列条件：①保证水轮机层的净高不少于3.5～4.0m，否则发电机出线和油气水管道布置困难。如果发电机层楼板面与水轮机层地面之间加设出线层，则出线层底面到水轮机层地面净高也不宜少于3.5m。②保证下游设计洪水不淹厂房。一般情况下，发电机层楼板面和装配场楼板面高程齐平。③当河流洪水期与枯水期水位相差悬殊，若将发电机层楼板面设在下游设计洪水位以上是不经济的，会增加厂房下部结构部分的混凝土工程量。④将发电机层楼板面高程布置在下游设计洪水位以下。在厂房大门和对外的交通口，设置临时性插板以阻挡洪水；沿进厂的交通道路需设防水墙。6．起重机（吊车）的安装高程▽Ch7——发电机定子高度和上机架高度之和(如果发电机定子为埋入式布置，h7就仅为上机架的高度)；h8——吊运部件与固定的机组或设备间的垂直净距；水平净距0.3m，垂直净距0.6～1.0m(如采用刚性夹具，为0.25～0.5m)h9——最大吊运部件的高度(往往是发电机转子带轮或水轮机转轮带轴)；h10——吊运部件与吊钩间的距离(一般在1.0～1.5m左右)，取决于发电机起吊方式和挂索、卡具；h11——主钩最高位置(上极限位置)至轨顶面距离，可从起重机要参数表查出。11109872hhhhhC起重机7．屋顶高程▽R应根据屋顶结构尺寸和形式确定，并应满足起重机部件安装与检修、厂房吊顶和照明设施布置等要求。▽R=▽C+h12+h13h12——小车高度；h13——为检修吊车需要在小车上方留有距离，一般取0.5m。再考虑屋顶结构，确定厂房建筑顶部高程。理想情况：装配场与对外交通道路及发电机层楼板高程齐平，而且高于下游设计洪水位。主机室装配场8.装配场楼板高程确定厂房尺寸需要注意的几个问题厂房的长、宽、高个方向的尺寸是相互联系的，任何一个尺寸的变化都会导致其他尺寸的变动。确定厂房尺寸的过程中，可能需要反复修改。上述确定厂房尺寸的基本原则和规律，要灵活运用，全面分析，决不能简单套用，照搬照抄。上面给出的确定高程或尺寸的计算公式，仅仅是反应了其原理，不能简单背诵或套用。某些经验公式多是根据统计资料得出的，常用于预可行性研究阶段或方案比较中。第四节厂房的立面设计（略）一、分清主次和轻重主即将人工环境与自然环境有计划地结合起来，显示出水电站建筑的形式美；次即为厂房的建筑造型和厂内、外装修等。二、注意比例和尺度三、掌握重复和变化的韵律四、运用对比和微差一、油系统的布置二、压缩空气系统的布置三、供水系统设备的布置第五节厂房辅助设备布置四、排水系统设备的布置1、渗漏排水的集水井：装配场下层、尾水管之间，或厂房下部结构的块体结构底部。集水井上设水泵室。2、检修排水可采用下列几种方式：（1）集水井。在厂房下部块体结构中设集水井，各机组的尾水管用管道与集水井连接，并设阀门控制。集水井容积为水泵10~20min的输水量。（2）排水廊道。沿厂房纵轴在厂房下部块体结构的较低处设置，各尾水管的积水先排入排水廊道，在廊道尽头设集水井及水泵室。（3）分段排水。在机组间设集水井及水泵室，进行相邻两台机组的检修排水。用于较小的电站。（4）移动水泵。对检修机组，临时将水泵移至...
