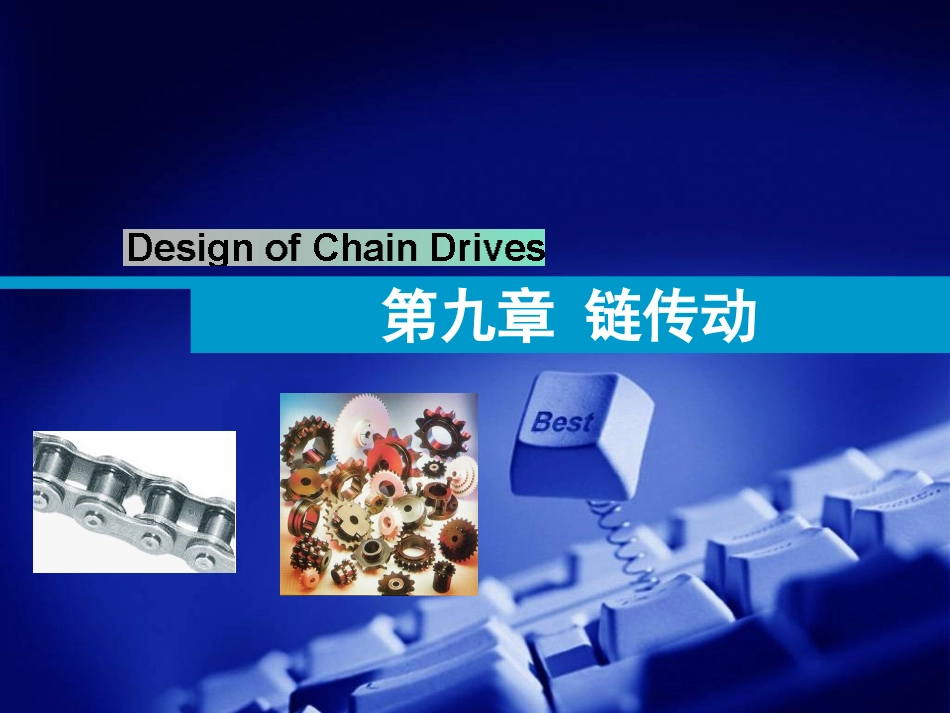

第九章_链传动VIP免费

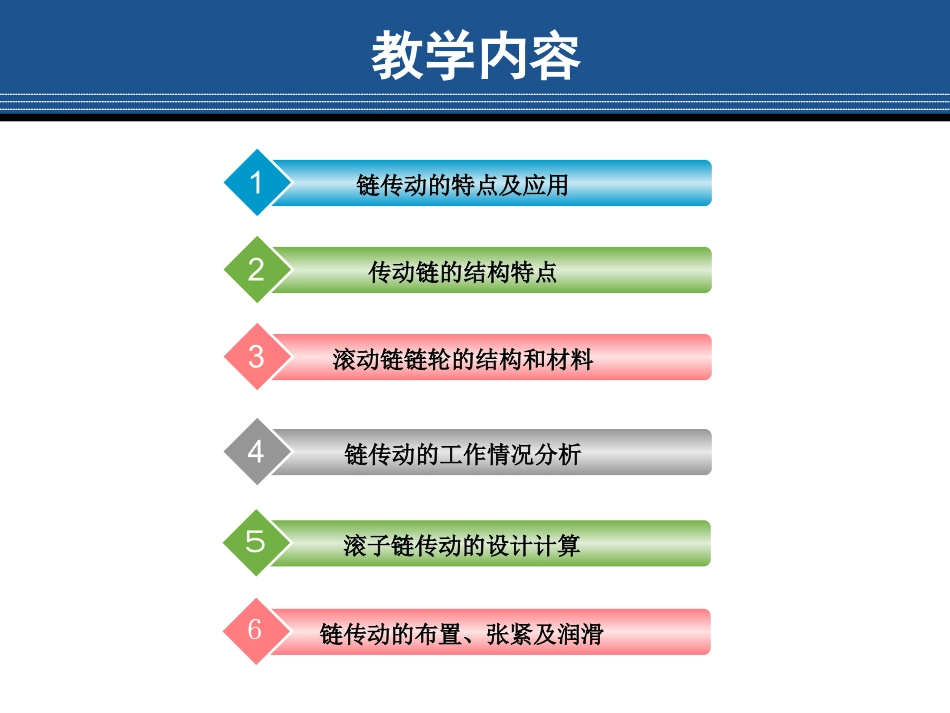

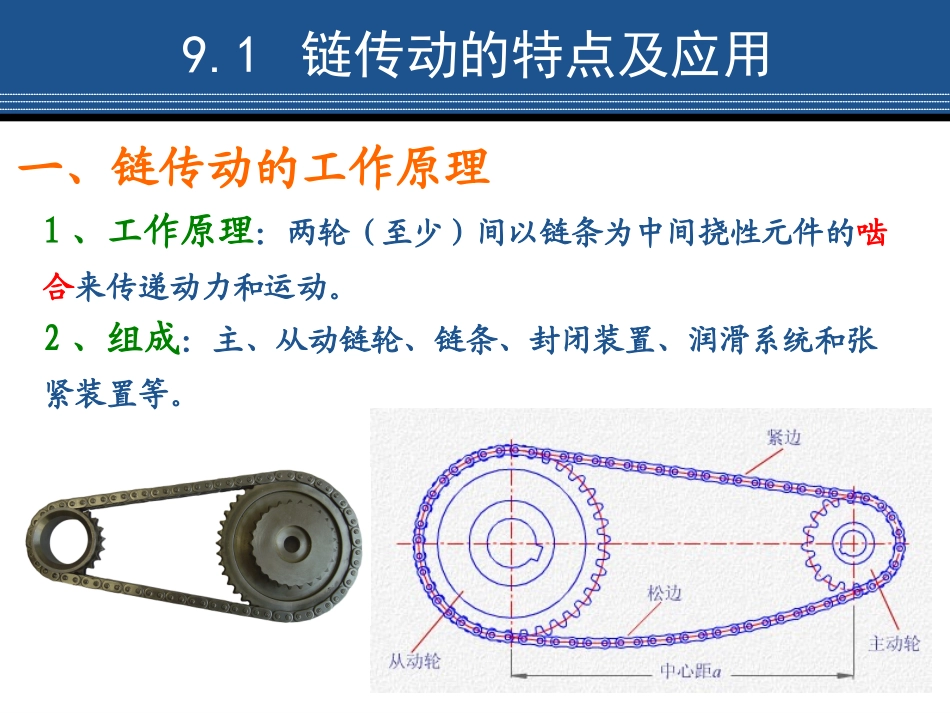

第九章链传动教学内容链传动的特点及应用1传动链的结构特点2滚动链链轮的结构和材料3链传动的工作情况分析4滚子链传动的设计计算５链传动的布置、张紧及润滑６9.1链传动的特点及应用一、链传动的工作原理1、工作原理：两轮（至少）间以链条为中间挠性元件的啮合来传递动力和运动。2、组成：主、从动链轮、链条、封闭装置、润滑系统和张紧装置等。9.1链传动的特点及应用二、链传动的特点1、优点(和带传动相比）•没有滑动和打滑，能保持准确的平均传动比•传动尺寸紧凑•不需很大张紧力,轴上载荷较小•效率较高•能在湿度大、温度高的环境工作•链传动能吸振与缓和冲击；•结构简单，加工成本低廉，安装精度要求低；•适合较大中心距的传动；•能在恶劣环境中工作。9.1链传动的特点及应用二、链传动的特点1、优点(和齿轮传动相比）2、缺点:•只能用于平行轴间的同向回转传动•瞬时速度不均匀•高速时平稳性差•不适宜载荷变化很大和急速反转的场合•有噪声•成本高，磨损后易发生跳齿9.1链传动的特点及应用二、链传动的特点9.1链传动的特点及应用三、链传动的应用适于两轴相距较远，工作条件恶劣等，如农业机械、建筑机械、石油机械、采矿、起重、金属切削机床、摩托车、自行车等。中低速传动：传动比≤8，P≤100KW，V≤12-15m/s，无声链最大线速度可达40m/s（不适于在冲击与急促反向等情况）四、链传动的类型9.1链传动的特点及应用链的类型链的类型起重链起重链输送链输送链传动链传动链四、链传动的类型9.1链传动的特点及应用1、传动链1）滚子链2）齿形链四、链传动的类型9.1链传动的特点及应用2、输送链3、起重链四、链传动的类型9.2传动链的结构特点1、组成：滚子、套筒、销轴、内链板和外链板。内链板与套筒之间、外链板与销轴之间为过盈联接；滚子与套筒之间、套筒与销轴之间均为间隙配合。一、滚子链外链板内链板9.2传动链的结构特点一、滚子链滚子链有单排链、双排链、多排链，多排链的承载能力与排数成正比，但由于精度的影响，各排的载荷不易均匀，故排数不宜过多。2、节距p：滚子链上相邻两滚子中心的距离。9.2传动链的结构特点一、滚子链3、链条接头处的固定形式:偶数节：开口销（大节距）或弹簧卡片（小节距）奇数节：过渡链节（会产生附加弯矩，一般不采用）4、滚子链的标准9.2传动链的结构特点一、滚子链链号排数—整链链节数标准编号例：08A-1-86GB1234-1997（1）基本参数（2）滚子链的标记)(164.25mmP链号链节距9.2传动链的结构特点二、齿形链齿形链又称无声链，它是一组链齿板铰接而成。工作时链齿板与链轮轮齿相啮合而传递运动。齿形链上设有导板，以防止链条工作时发生侧向窜动。导板有内导板和外导板之分。内导板齿形链导向性好，工作可靠；外导板齿形链的链轮结构简单。9.2传动链的结构特点二、齿形链与滚子链相比，齿形链传动平稳无噪声承受冲击性能好，工作可靠，多用于高速或运动精度要求较高的传动装置中。齿形链按铰链结构不同可分为圆销式、轴瓦式和滚柱式三种。60。圆销式轴瓦式滚柱式圆销式圆销式的孔板与销轴之间为间隙的孔板与销轴之间为间隙配合，加工简便。配合，加工简便。轴瓦式轴瓦式的链板两侧有长短扇形槽的链板两侧有长短扇形槽各一条，并且在同一条轴线上，各一条，并且在同一条轴线上，销孔装入销轴后，就在销轴两侧销孔装入销轴后，就在销轴两侧嵌入衬瓦，由于衬瓦与销轴为内嵌入衬瓦，由于衬瓦与销轴为内接触，故压强低、磨损小。接触，故压强低、磨损小。滚柱式滚柱式没有销轴，孔中嵌入摇块，没有销轴，孔中嵌入摇块，变滑动摩擦为滚动摩擦。变滑动摩擦为滚动摩擦。二、齿形链9.2传动链的结构特点9.3滚子链链轮的结构和材料一、链轮的参数和齿形链轮是链传动的主要零件，其齿形已经标准化。链轮设计的主要内容是：链轮的基本参数：◆配用链条的节距p、滚子的最大外径d1、排距pt、齿数z。◆确定链轮的结构和尺寸；◆选择链轮的材料和热处理方式；链轮的主要尺寸见下图，链轮毂孔的直径应小于其最大许用直径dkmax。dgdkdfdadgd9.3滚子链链轮的结构和材料一、链轮的参数和齿形链轮的结构和材料2链轮较常用的齿形是一种三圆弧一直线...
