实习2 空间数据输入 091014VIP免费

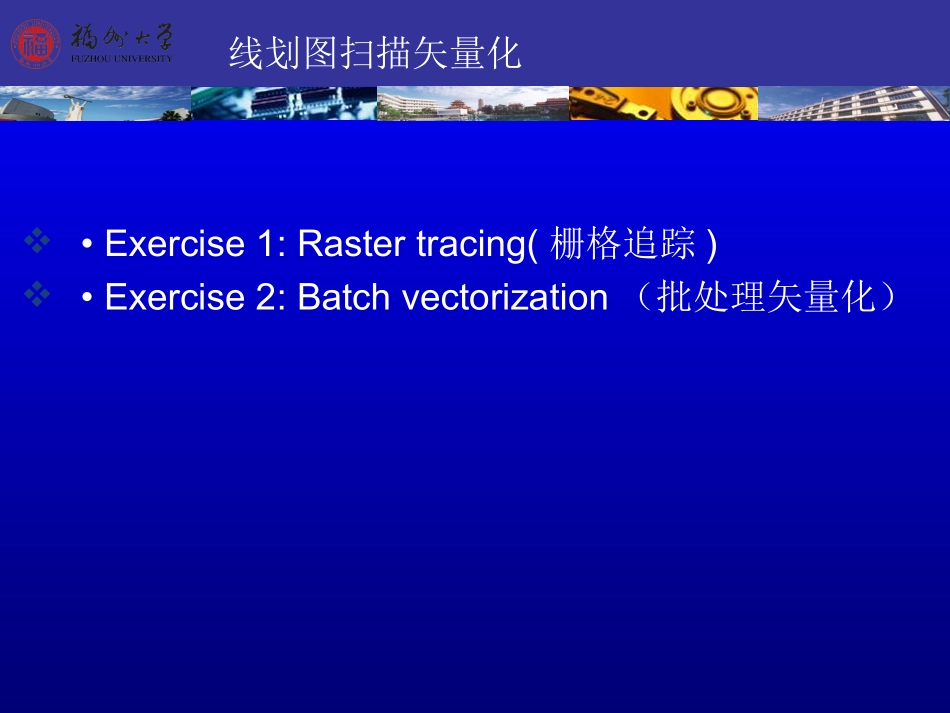

明德至诚博学远志周小成办公室：87892673，手机：13599065054Email：zhouxc@fzu.edu.cn实习二空间数据输入资源信息工程实习内容线划图扫描矢量化•Exercise1:Rastertracing(栅格追踪)•Exercise2:Batchvectorization（批处理矢量化）线划图扫描矢量化ArcGIS的ArcScan扩展模块具有将扫描的栅格影像转换到矢量格式的工具.该过程可以交互式的或自动的完成。完成该练习可以很容易的学会如何使用ArcScan.Exercise1showsyouhowtosetuptherastersnappingoptionsandenvironment,snaptorastercells,andtracerastercellstocreatelineandpolygonfeatures.练习1说明了如何设置栅格捕获选项和环境，以及追踪栅格单元来生成线和多边形特征Exercise2teachesyouhowtoeditarasterlayertoremoveunwantedcells,applyvectorizationsettings,previewthevectorization,andgeneratefeaturesusingthebatchvectorizationmode.练习2教你如何编辑栅格层去除不需要的单元，应用矢量化设置，预览矢量化，以及使用批处理矢量化模式生成特征。每一练习需要大概15－20分钟完成。线划图扫描矢量化Exercise1:RastertracingArcScanmakesiteasytocreatenewfeaturesfromscannedrasterimages.Thisprocesscansignificantlyreducethetimeittakesforyoutoincorporaterasterdataintoyourvectordatabase.ArcScan可以轻松的从扫描的栅格影像上生成新特征，该模块可以极大的减少将栅格数据转换成矢量数据库的时间。Inthisexercise,youwillgeneratefeaturesfromascannedparcelmapbyinteractivelytracingrastercells.YouwillbeginbystartingArcMapandloadingamapdocumentthatcontainstherasterdatasetandtwoshapefiles.在这个练习中，基于扫描的地块图，你可以通过交互式的追踪栅格单元来生成特征。你可以通过启动ArcMap和加载一个地图文档（.mxd)来开始这个练习。该地图文档包含地块图栅格数据和两个shape文件。线划图扫描矢量化启动ArcMap在进行这个练习时，你必须启动ArcMap并加载实验数据.1.双击桌面ArcMap菜单启动ArcMap.2.在标准工具条上单击打开按钮.3.定位到教程数据安装路径ArcScan文件夹的ArcScanTrace.mxd地图文档并选择(缺省路径C:\ArcGIS\ArcTutor，为避免破坏原始数据，可提前备份或将教程数据考到另一文件夹使用).4.单击Open.改变栅格层的symbology（符号表示法）栅格层必须被设置为二值图才能使用ArcScan工具和命令.你可以从stretchedtouniquevalues中改变栅格符号特性.1.在目录表中右击ParcelScan.img栅格层，单击上下文菜单中Properties（属性）菜单，以显示Properties对话框.2.单击Properties对话框中Symbology选项卡.3.在Show方框,单击UniqueValues.4.单击OKLocating（定位）追踪区域指示空间范围的bookmarks（书签）可以保存在地图文档中.创建一个经常访问的区域bookmark可以节约时间。你现在缩放到为这个练习生成的空间bookmark1.点击View菜单，指向Bookmarks,点击Tracelines以设置当前视图到本练习的编辑区.开始editing（编辑）ArcScan扩展模块只有在编辑状态时才可使用.启动Editing命令可以开始编辑.1.点击Editor菜单，单击StartEditing开始编辑操作.设置栅格snapping选项栅格snapping设置影响追踪的状态.这些选项在RasterSnappingOptions对话框中设置.1.在ArcScan工具条上单击RasterSnappingOptions按钮打开RasterSnapping对话框.2.设置maximumlinewidth为7.这一设置可以确保能够捕获到表示地块边界的栅格单元3.点击OK.4.点击Editor菜单，点击Snapping打开SnappingEnvironment对话框5.点击与Raster相邻的＋符号展开它.6.选择用于栅格捕获的Centerlines和Intersection选项通过追踪栅格单元生成线特征现在，你已经设置好了栅格捕获环境，开始准备追踪栅格单元.这一步使用VectorizationTrace工具.1.在ArcScan工具条上单击VectorizationTrace按钮.2.移动鼠标指针到地块边界，使指针捕获到地块交点，单击开始追踪3.将Vectorization追踪工具方向朝下，点击开始生成线特征4.继续点击追踪地块的外边界5.一旦完成地块的追踪，按F2结束勾画现在，一个线特征表示扫描地块的外部...
