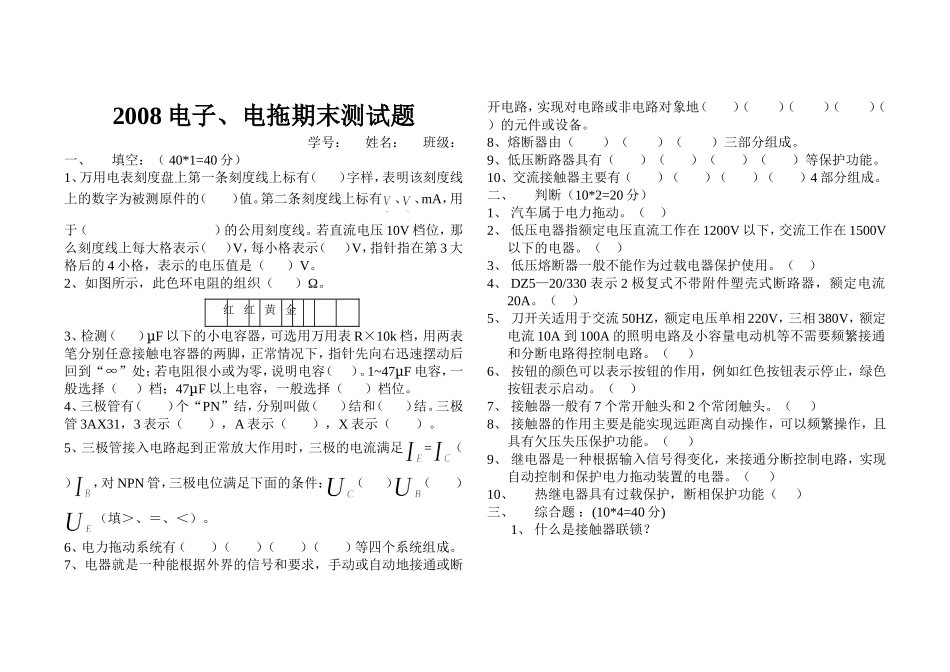

2008电子、电拖期末测试题学号：姓名：班级：一、填空：（40*1=40分）1、万用电表刻度盘上第一条刻度线上标有（）字样，表明该刻度线上的数字为被测原件的（）值。第二条刻度线上标有、、mA，用于（）的公用刻度线。若直流电压10V档位，那么刻度线上每大格表示（）V，每小格表示（）V，指针指在第3大格后的4小格，表示的电压值是（）V。2、如图所示，此色环电阻的组织（）Ω。3、检测（）µF以下的小电容器，可选用万用表R×10k档，用两表笔分别任意接触电容器的两脚，正常情况下，指针先向右迅速摆动后回到“∞”处；若电阻很小或为零，说明电容（）。1~47µF电容，一般选择（）档；47µF以上电容，一般选择（）档位。4、三极管有（）个“PN”结，分别叫做（）结和（）结。三极管3AX31，3表示（），A表示（），X表示（）。5、三极管接入电路起到正常放大作用时，三极的电流满足=（），对NPN管，三极电位满足下面的条件：（）（）（填＞、＝、＜）。6、电力拖动系统有（）（）（）（）等四个系统组成。7、电器就是一种能根据外界的信号和要求，手动或自动地接通或断开电路，实现对电路或非电路对象地（）（）（）（）（）的元件或设备。8、熔断器由（）（）（）三部分组成。9、低压断路器具有（）（）（）（）等保护功能。10、交流接触器主要有（）（）（）（）4部分组成。二、判断（10*2=20分）1、汽车属于电力拖动。（）2、低压电器指额定电压直流工作在1200V以下，交流工作在1500V以下的电器。（）3、低压熔断器一般不能作为过载电器保护使用。（）4、DZ5—20/330表示2极复式不带附件塑壳式断路器，额定电流20A。（）5、刀开关适用于交流50HZ，额定电压单相220V，三相380V，额定电流10A到100A的照明电路及小容量电动机等不需要频繁接通和分断电路得控制电路。（）6、按钮的颜色可以表示按钮的作用，例如红色按钮表示停止，绿色按钮表示启动。（）7、接触器一般有7个常开触头和2个常闭触头。（）8、接触器的作用主要是能实现远距离自动操作，可以频繁操作，且具有欠压失压保护功能。（）9、继电器是一种根据输入信号得变化，来接通分断控制电路，实现自动控制和保护电力拖动装置的电器。（）10、热继电器具有过载保护，断相保护功能（）三、综合题：(10*4=40分)1、什么是接触器联锁？红红黄金2、解释下图控制电路的工作原理。FUIFU2KHKHKMSB1KMM3~PEU11V11W11U12U13UV13V12VW12W13WKMQFL1L2L33、作图题：画出三极管直流放大电路的电路图4、写出判断NPN型三极管的集电极（C）和发射极（E）的方法（步骤）
